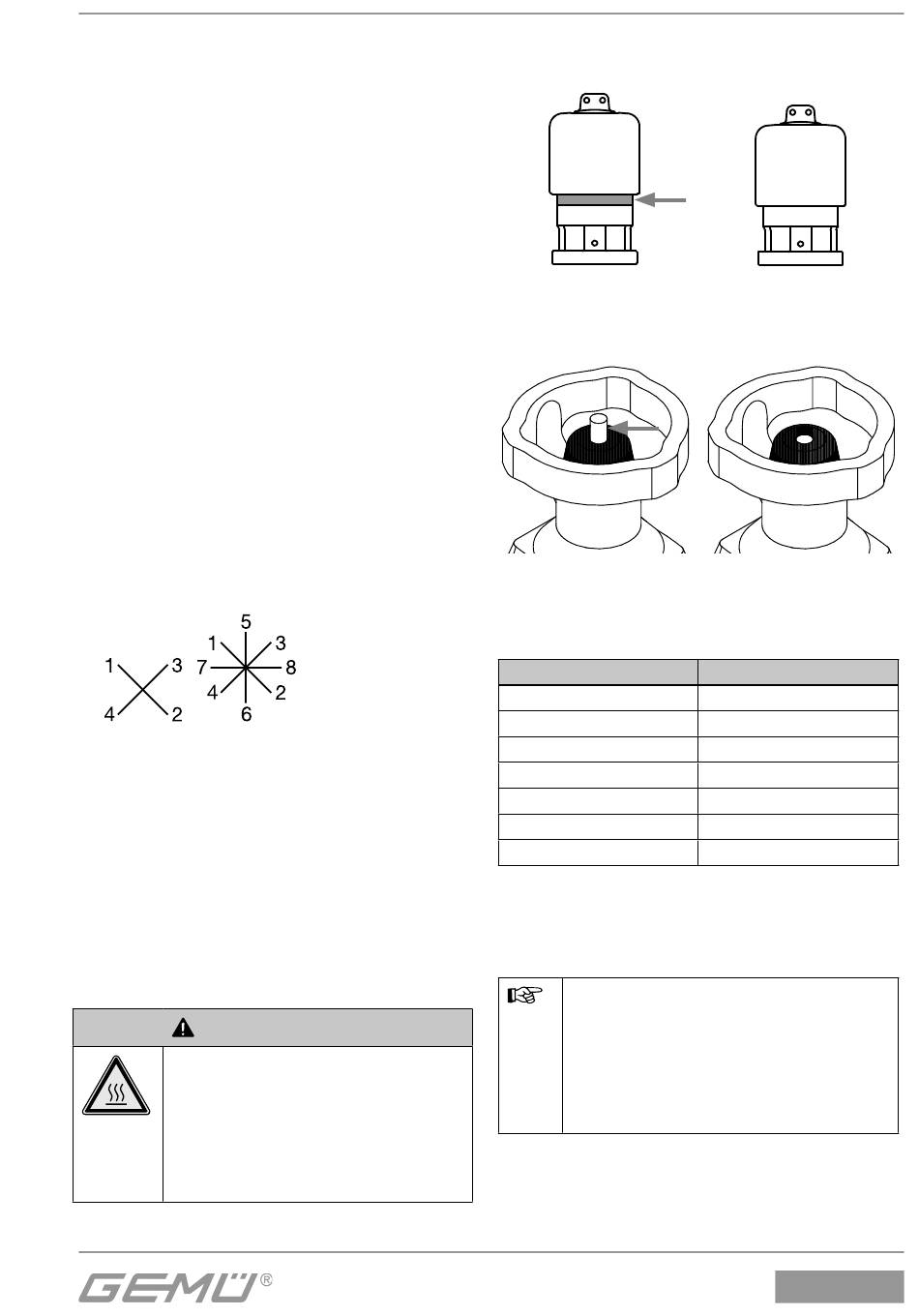

Montage bij schroefdraadaansluiting:
Draai de schroefdraadaansluiting
G
overeenkomstig de geldende normen in
de pijp.
Schroef het afsluiterhuis aan de
G
pijpleiding en gebruik een geschikt
schroefdraadafdichtmiddel. Het
schroefdraadafdichtmiddel is niet bij de
levering inbegrepen.
Montage bij flensaansluiting:
1. Let op schone en onbeschadigde
afdichtvlakken van de aansluitflenzen.
2. Richt de flenzen voor het vastschroeven
zorgvuldig uit.
3. Centreer de afdichtingen goed.
4. Verbind de afsluiterflens en pijpflens
met geschikt afdichtmiddel en passende
bouten. Afdichtmiddel en bouten zijn niet
bij de levering inbegrepen.
5. Gebruik alle flensgaten.
6. Gebruik alleen verbindingselementen uit
toegelaten materialen!
7. Draai bouten kruiselings aan!
Betreffende voorschriften voor
aansluitingen in acht nemen!
Na de montage:
Breng alle veiligheidsvoorzieningen en
G
afschermingen weer aan resp. activeer
ze weer.
10.2 Bediening
VOORZICHTIG
Heet handwiel tijdens bedrijf!
Verbranding!
®
Draai alleen aan
G
het handwiel met
veiligheidshandschoenen
aan.
Optische positieaanduiding
Membraangrootte 8
Afsluiter open
Membraangrootte 10 - 100
Afsluiter open
Max. toelaatbare bedieningskoppels:
Membraangrootte
8
10
25
40
50
80
100
10.3 Afstelling van de sluit- en
hefbegrenzing
Belangrijk:
Afstelling van de sluit- en
hefbegrenzing alleen bij compleet
gemonteerde afsluiter (met
membraan en afsluiterhuis) en in
koude toestand!
39 / 60
Afsluiter gesloten
Afsluiter gesloten
Nm
1
2
5
10
15
30
35
653, 654
