56
Legenda:
B. Batteria 12V
S1. Spia batteria
Int.1. Pulsante aspirazione
Int.2. Pulsante spazzola/e
Int.3. Interruttore avviamento a chiave
R1. Relé aspirazione
R2. Relé spazzola/e
M1. Motore aspirazione

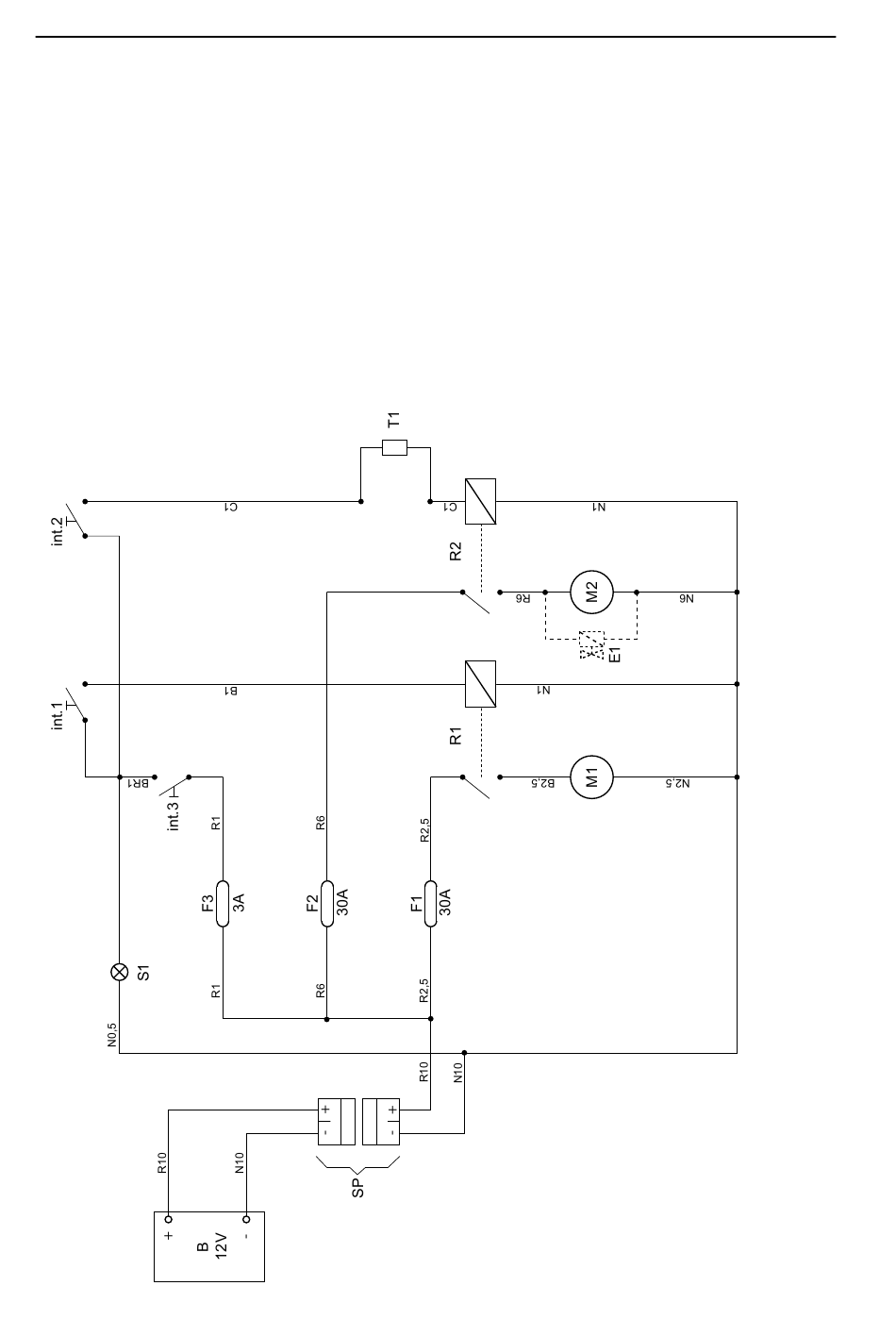

SCHEMA ELETTRICO GO 501 - 531 - 552
(macchina a batteria senza trazione - Fig.12)
M2. Motore spazzola/e
T1. Termica motore spazzola/e
E1. Elettrovalvola acqua (optional)
F1. Fusibile 30A motore aspirazione
F2. Fusibile 30A motore spazzola/e
F3. Fusible 3A servizi aux.(bobine,relé, etc)
SP. Spina+Presa 50A
(A13.2867)
Colore cavi
R
Rosso
Red
Rouge
Rot
Rojo
Rood
Rød
------------------
N
Nero
Black
Noir
Schwarz
Negro
Zwart
Sort
------------------
B
Bianco
White
Blanc
Weiß
Wit
Blanco
Hvid
------------------
C
Arancione
Orange
Oranje
Naranja
------------------
BR
Bianco/Rosso
White/Black
Blanc/Rouge
Weiß/Rot
Wit/Rood
Blanco/Rojo
Hvid/Rød
