Fuente de luz
Potencia de conexión del módulo
Potencia de conexión de la luminaria
Temperatura nominal
Temperatura ambiente
Denominación del módulo
LED-1139/RGBW
Temperatura de color del LED blanco
Flujo luminoso de la luminaria
Rendimiento luminoso de la lum.
Luminotecnia
Distribución de la intensidad lumínica
superextensiva.
Semiángulo de irradiación 80/92°
Seguridad
Tanto en la instalación como en el funciona-
miento de esta luminaria han de observarse las
normas de seguridad nacionales.
El montaje y la puesta en servicio deben ser
realizados únicamente por un electricista
especializado.
El fabricante no asume ninguna responsabilidad
en caso de daños causados por el uso o el
montaje inadecuados. En caso de realizar
modificaciones posteriores en la luminaria, la
persona que realiza dichas modificaciones será
considerada como fabricante.
Protección contra sobretensiones
Los componentes electrónicos instalados
en la luminaria están protegidos contra
sobretensiones según DIN EN 61547.
Para lograr una protección adicional, p. ej.
contra transitorios, etc., recomendamos
componentes para la protección contra
sobretensiones separados. Puede encontrarlos
en nuestro sitio web en www.bega.com.

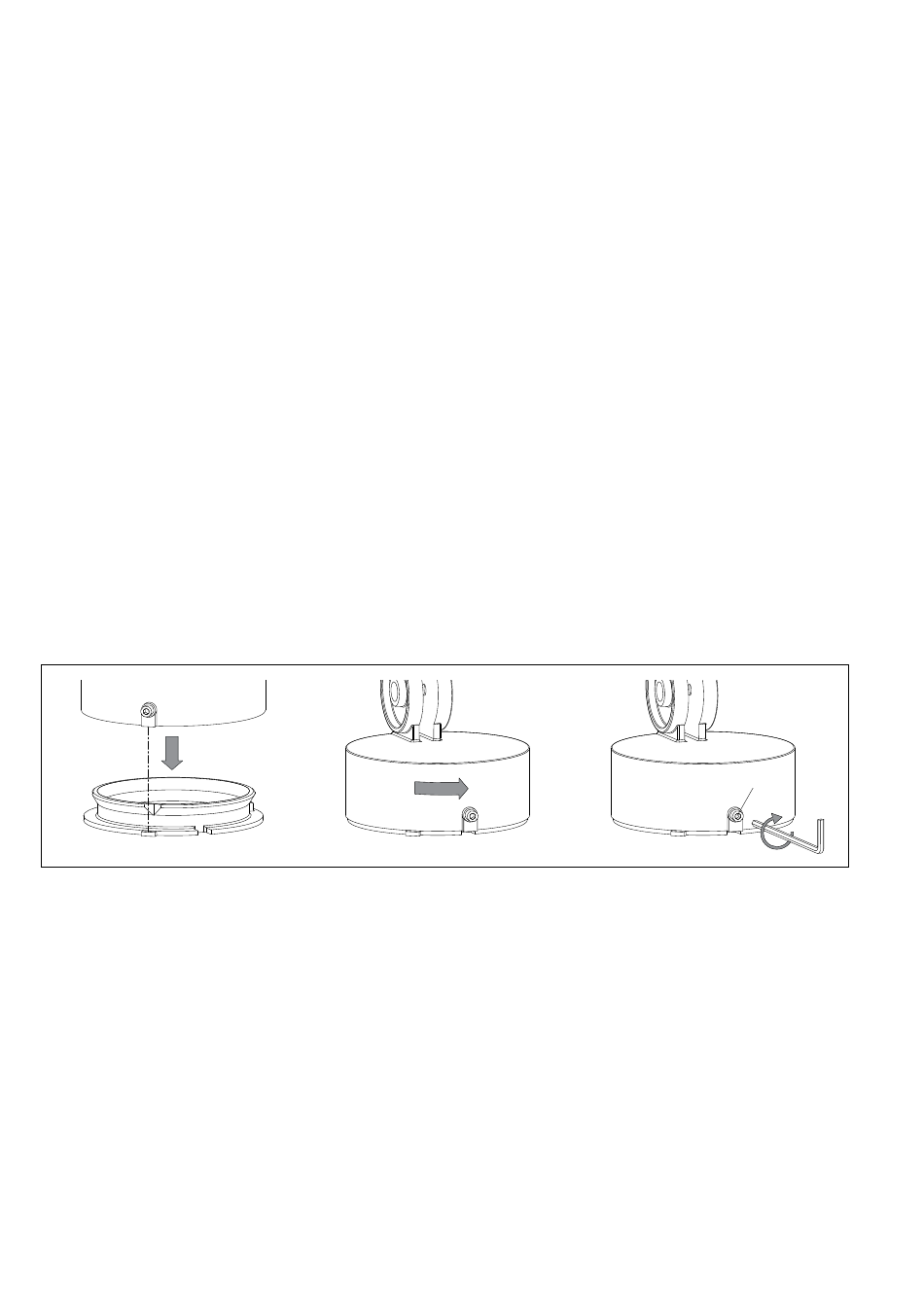

Montaje
Soltar el tornillo Allen (SW 3) hasta el tope
a través de la abertura en la carcasa de la
luminaria desmontar la placa de montaje.
Pasar el cable de conexión de red por la
entrada para cables de la placa de montaje.
Fijar la placa de montaje a la base indicada con
ayuda del material de fijación adjunto u otro
igualmente adecuado.
Para este fin es absolutamente necesario
utilizar las juntas anulares suministradas.
Realizar la puesta a tierra.
Establecer la conexión eléctrica en las clemas
L y N del dispositivo de enchufe.
Para la activación digital se debe utilizar el
conector de enchufe de 2 polos DA, DA.
Si no se utiliza esta clema, la luminaria funciona
con la potencia lumínica completa.
Introducir la clavija hasta el tope en el
dispositivo de enchufe.
Comprobar la correcta posición de la junta.
2 / 3
Lampada
27,2 W
Potenza modulo
30,3 W
Potenza apparecchio
t
= 25 °C
Temperatura di riferimento
a
t
= 50 °C
Temperatura ambiente
a max
Denominazione modulo
4000 K
Temperatura di colore del LED bianca
2467 lm
Flusso luminoso apparecchi
81,4 lm / W
Efficienza luminosa apparecchi
Illuminotecnica
Distribuzione della luce a fascio largo.
Angolo semivalente 80/92°
Sicurezza
Per l'installazione e l'uso di questo apparecchio
vanno osservate le disposizioni nazionali di
sicurezza.
Il montaggio e la messa in funzione devono
essere effettuati esclusivamente da un
elettricista qualificato.
Il produttore non si assume alcuna
responsabilità per eventuali danni causati da un
uso o montaggio falso.
Qualora vengano apportate delle modifiche
all'apparecchio in un secondo momento, è
da intendere come produttore la persona che
esegue tali modifiche.
Protezione contro le sovratensioni
I componenti elettronici montati
nell'apparecchio sono protetti da sovratensione
ai sensi della norma DIN EN 61547.
Per ottenere un ulteriore protezione da
transienti ecc., consigliamo a parte dei
componenti di protezione contro sovratensioni.
Essi sono riportati sul nostro sito web
all ' indirizzo www.bega.com.
Montaggio
Estrarre la vite con esagono incassato da 3 fino
a battuta e rimuovere la piastra di montaggio.
Inserire il cavo di allacciamento alla rete
attraverso l'ingresso per cavi della piastra di
montaggio.
Fissare la piastra di montaggio alla base con il
materiale di fissaggio fornito oppure con altro
materiale idoneo.
Utilizzare in ogni caso gli anelli di tenuta in
dotazione.
Collegare il conduttore di protezione.
Effettuare il collegamento elettrico con i
morsetti L e N della presa a spina fissa.
Per il comando digitale va utilizzato il
connettore elettrico a 2 poli DA, DA.
Se questo morsetto non viene utilizzato,
l'apparecchio funziona a piena potenza.
Inserire la parte Plug nella presa a spina fissa
fino a battuta.
È importante che la guarnizione sia posizionata
correttamente.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Lichtbron
27,2 W
Module-aansluitvermogen
30,3 W
Armatuur-aansluitvermogen
t
= 25 °C
Nominale temperatuur
a
t
= 50 °C
Omgevingstemperatuur
a max
LED-1139/RGBW
Modulebenaming
4000 K
Kleurtemperatuur van de witte LED
2467 lm
Armaturen-lichtstroom
81,4 lm / W
Armatuurrendement
Lichttechniek
Breedstralende lichtsterkteverdeling.
Halve bundelbreedte 80/92°
Veiligheid
Bij het installeren en gebruiken van dit armatuur
moeten de nationale veiligheidsvoorschriften in
acht worden genomen.
De montage en ingebruikname mag alleen door
een elektromonteur worden uitgevoerd.
De fabrikant stelt zich niet aansprakelijk voor
schade die ontstaat door een onjuist gebruik of
verkeerde montage.
Indien achteraf wijzigingen aan het armatuur
worden aangebracht, geldt de persoon die
deze wijzigingen aanbrengt, als de fabrikant.
Overspanningsbeveiliging
De in het armatuur ingebouwde elektronische
componenten zijn volgens EN 61547 tegen
overspanning beveiligd.
Om een extra beveiliging tegen bv transiënten
etc. te bereiken adviseren wij aparte
overspanning-beveiligingscomponenten.
Deze vindt u op onze website www.bega.com.
Montage
Maak de inbusschroeve (SW 3) tot de aanslag
los en demonteer de montageplaat.
Steek de netaansluitkabel door de kabelinvoer
van de montageplaat.
Bevestig de voetplaat met het bijgeleverde of
ander geschikt bevestigingsmateriaal aan het
montagevlak.
Gebruik hierbij in ieder geval de bijgeleverde
afdichtringen.
Sluit de aardverbinding aan.
Breng de elektrische aansluiting aan klem
L en N van de stekkerverbinding tot stand.
Voor de digitale aansturing moet de 2-polige
steekverbinding DA, DA worden gebruikt.
Indien deze klem niet wordt aangesloten, werkt
het armatuur met volle lichtopbrengst.
Duw de stekker tot aan de aanslag in het
stopcontact.
Let op de juiste zitting van de afdichting.
27,2 W
30,3 W
t
= 25 °C
a
t
= 50 °C
a max
LED-1139/RGBW
4000 K
2467 lm
81,4 lm / W
SW 3
