1. Wiel
2. Zwenkwielvork
2
Onderste verbindingsarmen
bevestigen
Geen onderdelen vereist
Procedure
1. Plaats de bladblazer op een vlak, horizontaal oppervlak
en schakel de aftakas uit.
2. Rijd met de tractor achteruit in de richting van de
blazer tot de onderste verbindingsarmen zijn uitgelijnd
met de koppelpennen.
3. Stel de parkeerrem in werking, zet de motor af en
verwijder het contactsleuteltje.
Opmerking: Wacht tot de motor is gestopt en alle
bewegende delen tot stilstand zijn gekomen voordat u
de bestuurdersstoel verlaat.
4. Breng de linker en rechter onderste verbindingsarm
aan op de koppelpennen
1. Onderste schakel
5. Bevestig de onderste verbindingsarmen met de
borgpennen aan de koppelpennen

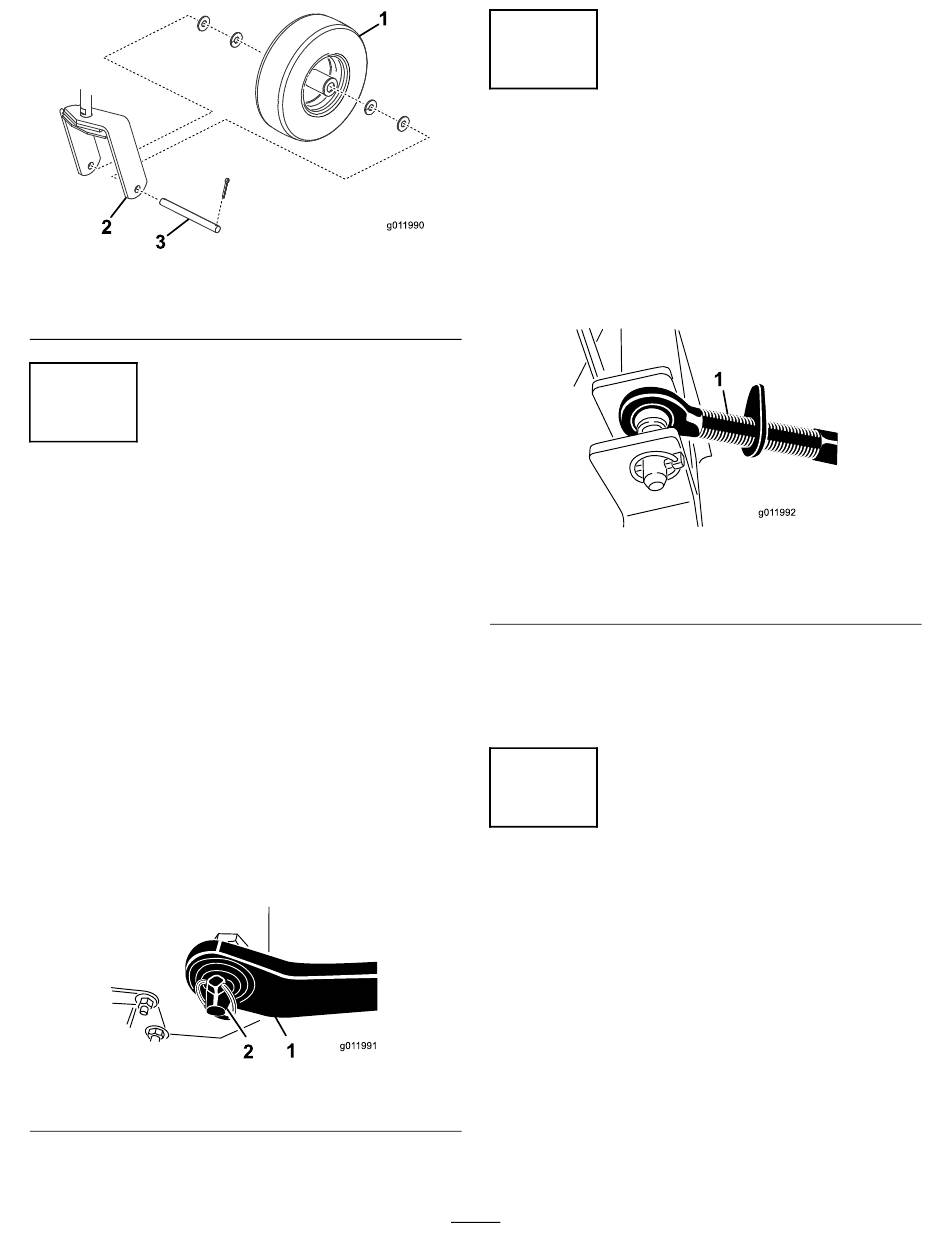

Figuur 2
3. As
(Figuur
3).
Figuur 3
2. Borgpen
(Figuur
3).
3
De bovenste schakel
bevestigen
Geen onderdelen vereist
Procedure
1. Verbind de bovenste schakel met de gaten in de beugel
van de blazer en bevestig deze met een gaffelpen en
borgpen
(Figuur
1. Bovenste schakel
2. Gaffelpen
2. Draai aan de verstelling om de schakel vast te zetten.
Opmerking: Draai deze niet te vast om de achterkant
van de blazer op te heffen van de grond.
3. Zet de bovenste schakel vast met de borgmoer.
4
De lengte van de aftakas
aanpassen
Geen onderdelen vereist
Procedure
Belangrijk: De machine wordt geleverd met een
lange aftakas zodat deze geschikt is voor tractors met
assen van zeer uiteenlopende lengte en verschillende
trekhaaklocaties. Voor de meeste machines is deze as te
lang en moet de as worden ingekort op de juiste lengte
om schade te voorkomen.
1. Zet de blazer op een vlakke ondergrond en breng hem
omlaag tot de ingaande as zich op ongeveer dezelfde
hoogte bevindt als de aftakas van de tractor.
7
4).
Figuur 4
3. Borgpen
