Samenvatting van Inhoud voor KMS CAN

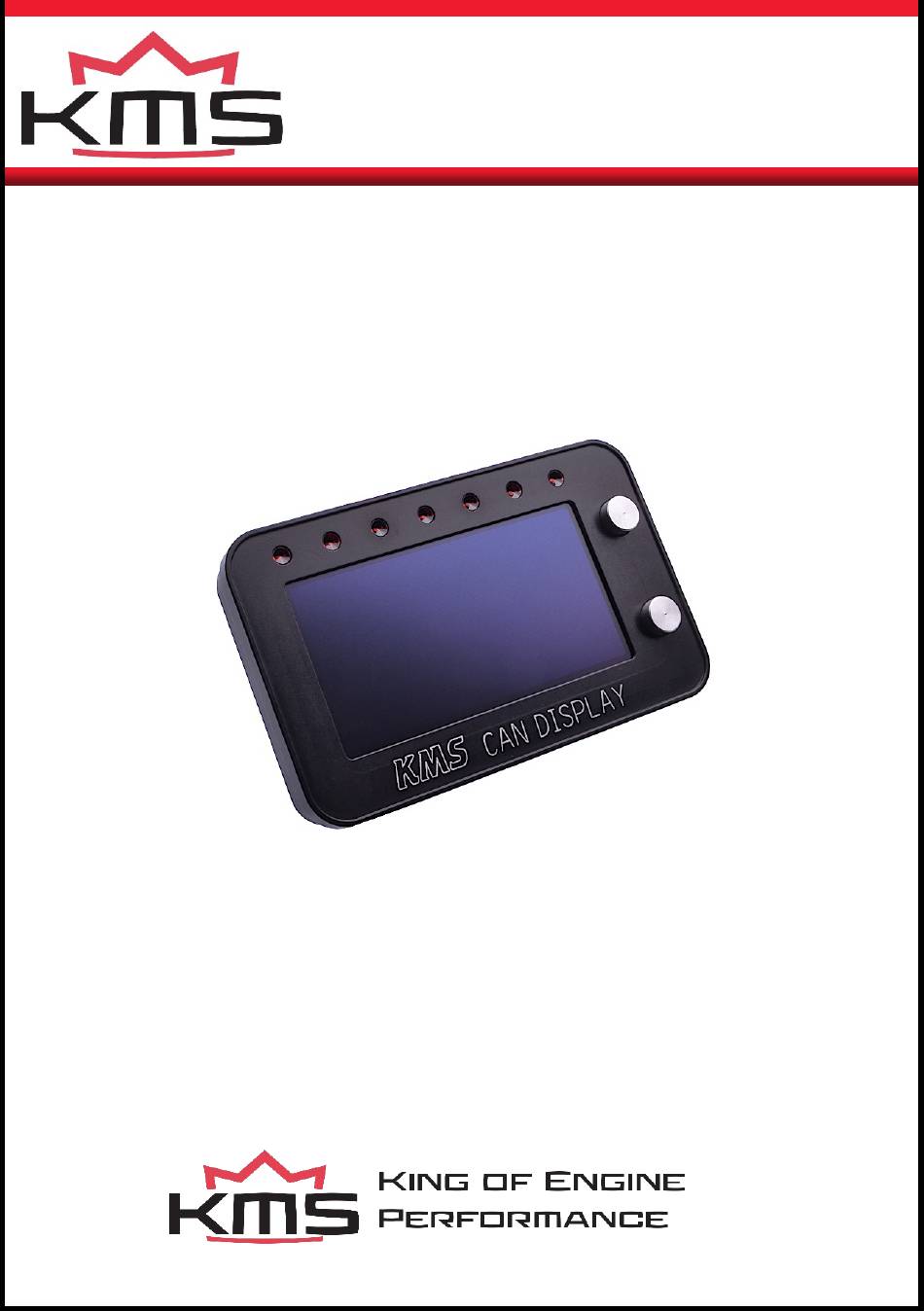

- Pagina 1 EN — NL — DE kms.vankronenburg.nl CAN display • Manual for installation and setup • Handleiding voor installatie en instelling • Anleitung für Installation und Setup...
- Pagina 3 EN — NL — DE kms.vankronenburg.nl Part nr: 01 - 01 - 01 - 0009 Technical specifications and installation CAN display...
-
Pagina 4: Inhoudsopgave
EN — NL — DE kms.vankronenburg.nl This document contains detailed information about the technical specifications and calibration values for the CAN display. Additional information, user manuals, wiring examples ands software can be found on our website: kms.vankronenburg.nl 1. Index Index... -
Pagina 5: Contents Of The Package
Instruction manual 3. Installation of the CAN display The KMS CAN display is splash waterproof. However it’s best to place your KMS CAN display in a dry place where temperatures don’t exceed 65°C. Warning: don’t place the CAN display and wires near any ‘high powered’ cables (sparkplug leads, etc), because of electrical interference. -
Pagina 6: Wiring Of The Can Bus
0,5m of the CAN bus. If the CAN Bus is connected to the KMS MP25, IA23 or FA23 ECU (using the RS232 to CAN converter) or the KMS MD35 ECU, it is not necessary to use a CAN terminating resistor plug. - Pagina 7 EN — NL — DE kms.vankronenburg.nl show the correct wiring of the CAN bus. __________________________________________________________ KMS CAN display Part nr: 01-01-01-0009...
-
Pagina 8: Controlling The Display
5. Controlling the display There are two buttons on the right side of the CAN display. With these two buttons you can control all the options on the display. The top/upper button is the ‘enter’ button. With this button you can confirm the option that is selected (the illuminating beam) in the display. -
Pagina 9: Main Menu
EN — NL — DE kms.vankronenburg.nl The second function is to act as a shiftlight. This can also be completely adjusted to suit your own requirements. 6.2 Main menu The main menu contains different options for controlling the entire display. Using the operating buttons you can scroll down the menu and select different options. -
Pagina 10: Units
• 1 row, 2 columns: One row with tachometer and two values below displayed next to each other. • 3 rows: One row with tachometer and two values below displayed under each other. __________________________________________________________ KMS CAN display Part nr: 01-01-01-0009... -
Pagina 11: Three Rows
6.5.1.3 One row, two columns • Exit: Back to the preset menu • Row 1: Tacho bar which can be set to a maximum of 6000, 8000, 10000, 13000, 15000 or 20000 RPM. • Split column 1: Select the value to be displayed in bottom column 1. - Pagina 12 • Exit: Back to the preset menu • Row 1: Tacho bar which can be set to a maximum of 6000, 8000, 10000, 13000, 15000 or 20000 RPM. • Row 2: Select the EGT or lambda sensor to be displayed in bargraph •...
-
Pagina 13: Four Bargraphs
LED 1: Select function LED 1 • • LED 7: Select function LED 7 • Shiftlight: Configure shiftlight 6.6.1 LED 1 to 7 • Cancel: Back to LED setup menu • LED off: LED light has no function __________________________________________________________ KMS CAN display Part nr: 01-01-01-0009... - Pagina 14 Oil pressure: LED on when oil pressure drops below limit. The limit can be configured to suit your own requirements. • Fuel pressure: LED on when fuel pressure drops below limit. The limit can be configured to suit your own requirements. •...
-
Pagina 15: Default Settings
• 125 kHz: Set CAN communication speed to 125 • • 1 mHz: Set CAN communication speed to 1 mHz • Autodetect: Automatically search for the right CAN communication speed • Save and exit: Save new settings and return to main menu 6.8 Default settings... - Pagina 16 EN — NL — DE kms.vankronenburg.nl 7. Appendix: Display dimensions __________________________________________________________ KMS CAN display Part nr: 01-01-01-0009...
-
Pagina 17: Technische Specificaties En Installatie
EN — NL — DE kms.vankronenburg.nl CAN display Onderdeel nr: 01 - 01 - 01 - 0009 Technische specificaties en installatie... - Pagina 18 EN — NL — DE kms.vankronenburg.nl Dit document bevat gedetailleerde informatie over de KMS CAN display. Overige informatie, handleidingen, kabelboomschema’s en software kan worden gevonden op onze website: kms.vankronenburg.nl Inhoud Inhoud Inhoud van de kit Installatie van de CAN display 17...
- Pagina 19 • Handleiding 3. Installatie van het CAN display De KMS CAN display is spatwater dicht. Het is echter het beste om de KMS CAN display op een droge plaats te monteren waar temperaturen niet boven de 65°C komen. Let op: plaats de CAN display en kabels uit de buurt van ‘high powered’ kabels (bougiekabels, etc) om storingen te voorkomen.
- Pagina 20 Wanneer de CAN bus aangesloten wordt op een KMS MP25, IA23 of FA23 ECU (d.m.v. de RS232 naar CAN omzetter) of een KMS MD35 ECU, is het niet nodig om een CAN afsluitingsweerstand (CAN terminating resistor plug) te gebruiken. Wanneer de CAN...
- Pagina 21 EN — NL — DE kms.vankronenburg.nl KMS CAN display Onderdeel nr: 01-01-01-0009...
-
Pagina 22: Hoofdscherm
Boven het scherm bevinden zich 7 LED lampjes welke allemaal twee functies hebben. Elke afzonderlijk LED lampje kan worden ingesteld als waarschuwings of indicatie lampje voor verschillende functies zoals olie en brandstof druk, watertemperatuur, A.L.S., launch control, lambda control, etc. Wanneer een __________________________________________________________ KMS CAN display Onderdeel nr: 01-01-01-0009... -
Pagina 23: Main Menu: Hoofdmenu
Layout: Instellen van de schermindelingen • LED setup: Instellen van de LED lampjes naar eigen wensen • CAN communication: Veranderen van de CAN communicatie snelheid • Default settings: Terugzetten van alle instellingen naar standaard Deze opties worden op de volgende pagina´s uitgelegd. -
Pagina 24: Units: Eenheden
Exit: Terug naar het hoofd menu • Pressure: Stel druk eenheid in: bar, kPa of PSI • Temperature: Stel temperatuur eenheid in: °C • of °F Lambda: Stel lambda eenheid in A/F ratio of λ waarde __________________________________________________________ KMS CAN display Onderdeel nr: 01-01-01-0009... -
Pagina 25: Preset 1 Tot 5: Vooraf Ingestelde Indelingen
1 row, 2 bargraphs: Drie rijen waarvan de bovenste een toerenteller is, en de onderste twee een grafiek • 2 rows, 2 columns: Vier waardes weergegeven in een vierkant • 4 rows: Vier rijen met waardes onder elkaar • 4 bargraphs: Vier grafieken onder elkaar __________________________________________________________ KMS CAN display Onderdeel nr: 01-01-01-0009... -
Pagina 26: Single Screen: Enkelvoudig Scherm
Row 1: Toerenteller welke ingesteld kan worden tot max.: 6000, 8000, 10000, 13000, 15000 or 20000 RPM. • Split column 1: Selecteer de waarde welke weergegeven moet worden in de onderste kolom 1 __________________________________________________________ KMS CAN display Onderdeel nr: 01-01-01-0009... -
Pagina 27: Four Rows: Vier Rijen
Row 2: Selecteer de waarde welke • weergegeven moet worden in de tweede rij Row 3: Selecteer de waarde welke weergegeven moet worden in de derde __________________________________________________________ KMS CAN display Onderdeel nr: 01-01-01-0009... -
Pagina 28: Four Bargraphs: Vier Staafdiagrammen
Powershift: LED aan als powershift actief is • • Aux 1: LED aan als aux 1 aan is Aux 2: LED aan als aux 2 aan is • Aux 3: LED aan als aux 3 aan is __________________________________________________________ KMS CAN display Onderdeel nr: 01-01-01-0009... -
Pagina 29: Can Communicatie
Cancel: Terug naar het hoofd menu • 125 kHz: Stel CAN communicatie snelheid in • • 125 kHz 1 mHz: Stel CAN communicatie snelheid in op 1 mHz • Autodetect: Automatisch zoeken naar de juiste CAN communicatie snelheid __________________________________________________________ KMS CAN display Onderdeel nr: 01-01-01-0009... -
Pagina 30: Default Settings: Standaardinstellingen
Save and exit: Sla nieuwe instellingen op en keer terug naar hoofd menu 6.8 Default settings: standaardinstellingen • Cancel: Terug naar het hoofd menu • Yes: Stel in op standaard instellingen • No: Stel niet in op standaard in stellingen __________________________________________________________ KMS CAN display Onderdeel nr: 01-01-01-0009... - Pagina 31 EN — NL — DE kms.vankronenburg.nl 7. Appendix: Display afmetingen __________________________________________________________ KMS CAN display Onderdeel nr: 01-01-01-0009...
- Pagina 32 EN — NL — DE kms.vankronenburg.nl CAN display Technnische Information und Einstellung...
- Pagina 33 EN — NL — DE kms.vankronenburg.nl Dieses Dokument enthält detaillierte Information über den KMS CAN Display. Weitere Informationen, Bedienungsanleitungen, Schaltpläne finden Sie auf unserer Website: kms.vankronenburg. 1. Inhalt Inhalt Inhalt von diesem Kit KMS CAN Display montage Anschließen an der CAN Linie Bedienung Das Menü...
-
Pagina 34: Inhalt Von Diesem Kit
• Can Verlängerungskabel männlich—weiblich 0,4m 3. KMS CAN Display montage Das KMS CAN Display ist Wassergeschützt. Am besten können Sie aber das KMS CAN Display auf einen trockenen Platz montieren, wo die Temperatur von 65°C nicht überschritten wird. Vorsicht: montieren Sie das KMS CAN Diplay mit die dazu gehörende Kabeln nicht in der nähe von Hochspannungskabeln (zum Beispiel: Zündkabeln) um Störungen zu... -
Pagina 35: Anschließen An Der Can Linie
Kabel besteht aus 2 Paare (Grün und Weiß, Schwarz und Rot) Litze Geschirmte Kabel. Es können maximal 10 CAN Geräte angeschlossen werden auf die CAN Linie. Diese Geräte dürfen sich nicht mehr als 0.5m von die CAN Linie entfernt befinden. - Pagina 36 EN — NL — DE kms.vankronenburg.nl Wenn die CAN Linie angeschlossen wird am KMS MP25, IA23 oder FA23 ECU (über die RS232 à CAN Interface) oder am KMS MD35 ECU, ist es nicht notwendig ein Sperrwiderstand (CAN terminating resistor plug) zu verwenden. Wenn das KMS CAN Display ohne Steuergerät an der CAN Linie wird angeschlossen (zum Beispiel nur...
-
Pagina 37: Bedienung
LEDleuchte kann als Warnleuchte/Anzeige eingesetzt werden für zum Beispiel: Öldrück, Kraftstoffdrück, Wassertemperatur, A.L.S., Launch Control, Lambda Control, usw. Wenn eine Warnleuchte aufleuchtet wird der überschrittene Wert blinkend im Bildschirm angezeigt. Die LED-leuchten können auch als Schaltleuchte dienen. __________________________________________________________ KMS CAN Display Teilenummer: 01-01-01-0009... - Pagina 38 Units: Einheiten ändern • Layout: die Bildgliederung einstellen • LED setup: die LED-leuchten zuweisen • CAN communication: Die geschwindigkeit der CAN-Linie ändern • Default settings: die Werkseinstellung herstellen Al diese Optionen werden in die nachfolgende Abschnitte weiter erklärt. 6.3 Brightness: Helligkeit •...
-
Pagina 39: Units: Einheiten
Single screen: nur einen Wert zeigen im Bildschirm • 2 columns: zwei Werte neben einander zeigen • 1 row, 2 columns: Drehzahlmesser oben und drunter zwei Werte neben einander zeigen • 3 rows: Dreireihig. Der Drehzahlmesser ist die oberste Reihe. __________________________________________________________ KMS CAN Display Teilenummer: 01-01-01-0009... -
Pagina 40: Two Columns: Zwei Kolumnen
6.5.1.3 1 row, 2 columns: ein Reihe, zwei Kolumnen • Exit: zurück zum Presetmenü • Row 1: Drehzahlmesser kann eingestellt werden bis maximal: 6000, 8000, 10000, 13000, 15000 oder 20000 RPM. __________________________________________________________ KMS CAN Display Teilenummer: 01-01-01-0009... -
Pagina 41: Three Rows: Drei Reihen
10000, 13000, 15000 oder 20000 RPM • Row 2: wählen Sie entweder EGT oder Lambda um an zu zeigen in Grafik 1 • Row 3: wählen Sie entweder EGT oder Lambda um an zu zeigen in Grafik 1 __________________________________________________________ KMS CAN Display Teilenummer: 01-01-01-0009... -
Pagina 42: Four Rows: Vier Reihen
2: wählen Sie entweder EGT oder Lambda um zu zeigen in Grafik 2 3: wählen Sie entweder EGT oder Lambda um zu zeigen in Grafik 3 • Row 4: wählen Sie entweder EGT oder Lambda um zu zeigen in Grafik 4 __________________________________________________________ KMS CAN Display Teilenummer: 01-01-01-0009... - Pagina 43 • Fuel pressure: LED leuchtet auf wenn der Benzindruck unter die eingestellte Grenze kommt. Die Grenze kann nach Wunsch eingestellt werden • Water temperature: LED leuchtet auf wenn die Wassertemperatur die eingestellte Grenze überschreitet. __________________________________________________________ KMS CAN Display Teilenummer: 01-01-01-0009...
- Pagina 44 125 kHz • 1 mHz: Die Geschwindigkeit der CAN Linie einstellen auf 1 mHz • Autodetect: Die Geschwindigkeit der CAN Linie automatisch suchen und einstellen • Save and exit: Änderungen speichern und zurück zum Hauptmenü __________________________________________________________ KMS CAN Display...
-
Pagina 45: Default Settings: Standardeinstellungen
EN — NL — DE kms.vankronenburg.nl 6.8 Default settings: Standardeinstellungen • Cancel: zurück zum Hauptmenü • Yes: Werkseinstellung herstellen • No: Werkseinstellung nicht herstellen __________________________________________________________ KMS CAN Display Teilenummer: 01-01-01-0009... - Pagina 46 EN — NL — DE kms.vankronenburg.nl 7. Anhang: Display groβe __________________________________________________________ KMS CAN Display Teilenummer: 01-01-01-0009...
- Pagina 48 Spaarpot-Oost 19 T +31(0)40 285 4064 5667 KT Geldrop E info@vankronenburg.nl The Netherlands W kms.vankronenburg.nl Please visit our website for more information, manuals, software and prices: kms.vankronenburg.nl...
