Anschluss an der Oberseite
Bei einem Anschluss an der Oberseite müssen Sie die Öffnung in
der Oberplatte des Gerätes und in der losen Oberplatte ausbre-
chen.
Verwenden Sie dazu das mitgelieferte Werkzeug. Folgen Sie
beim Herstellen der Öffnung den mitgelieferten Anweisungen.
Das Werkzeug kann über die Rückplatte des Gerätes platziert
werden (Haken Sie erst das Hitzeschild aus).

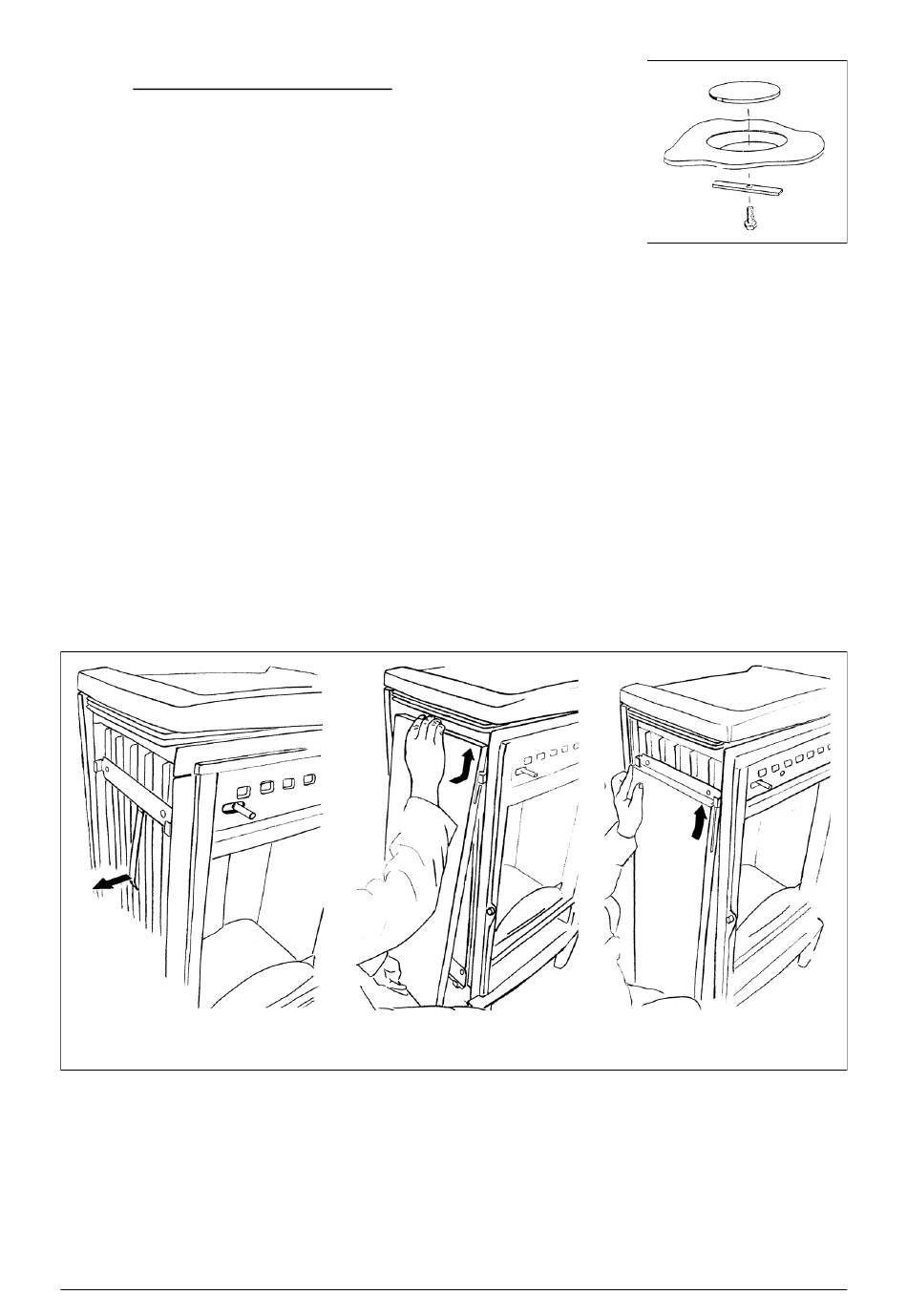

Schließen Sie danach die Öffnung der Rückplatte mit dem mitgelieferten Deckel (siehe
Abbildung). Sorgen Sie mit dem beigefügten Kitt oder der Paste für eine gute Abdich-
tung.
Montieren Sie dann den Anschlusskragen auf die ausgebrochene Öffnung, wie oben
beschrieben (siehe "Anschluss auf der Rückseite").
Legen Sie die lose Oberplatte und das Hitzeschild zurück, bevor Sie das Gerät mit dem
Schornstein verbinden.
3.2.2. Montage der Seitenpaneele
Ihr Gerät kann mit verschiedenen Arten von Seitenpanelen ausgestattet sein: lackier-
te Stahlplatte, geschliffene Rostfreistahlplatte oder Speckstein. Die Seitenpaneele
sind getrennt verpackt.
Vor der Montage der Seitenpaneele gehen Sie wie folgt vor (siehe auch Abbildung):
Ziehen Sie die Federlasche auf der Seite des Gerätes einige cm nach außen. Schieben
Federlasche
Stahlplatte
Speckstein
Sie das Seitenpaneel von unten nach oben mit den Seitenrillen (Speckstein) oder den
Seiten-Ausschneidungen (Stahlplatte) über die zwei Nocken auf der Seitenwand des
Gerätes. Schieben Sie das Paneel so hoch wie möglich durch. Drücken Sie es dann
von unten gegen den Ofen und lassen Sie es sacken, damit es sich mit den dafür
vorgesehenen Aussparungen über die kleinen Nocken unter der Seitenwand des
Gerätes schiebt.
32
ASTROLINE
03.27980.000
