Handleiding voor installatie, gebruik en onderhoud
QUADRO11EVOE

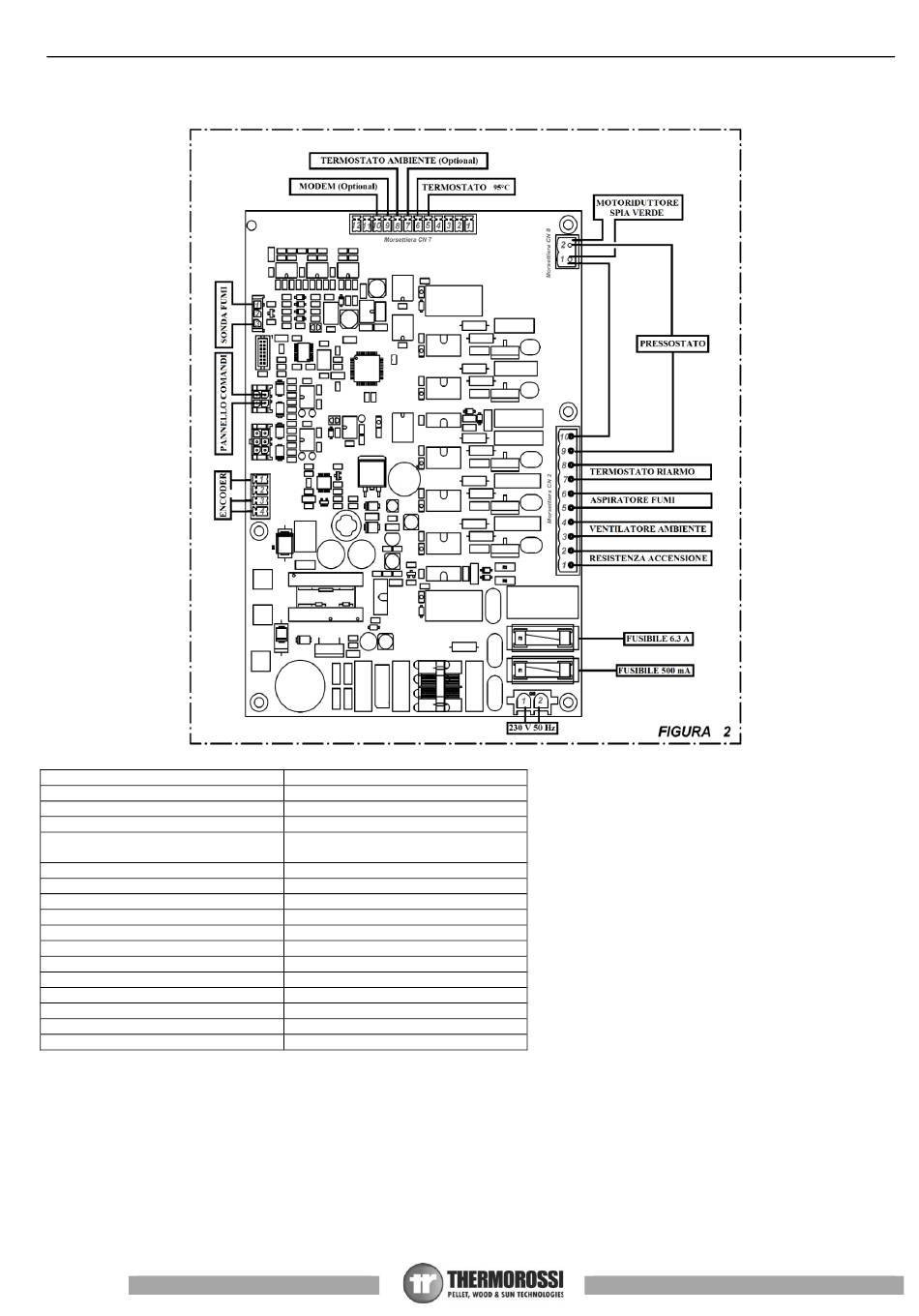

11 – ELEKTRISCH SCHEMA
LEGENDA
TERMOSTATO AMBIENTE (Optional)
MODEM (Optional)
TERMOSTATO 95°C
MOTORIDUTTORE SPIA VERDE
SONDA FUMI
PANNELLO COMANDI
ENCODER
PRESSOSTATO
TERMOSTATO RIARMO
ASPIRATORE FUMI
VENTILATORE AMBIENTE
RESISTENZA ACCENSIONE
FUSIBILE 6.3 A
FUSIBILE 500 mA
Morsettiera CN ...
FIGURA 2
Pag 33
LEGENDE
KAMERTHERMOSTAAT (Optie)
MODEM (Optie)
THERMOSTAAT 95°C
MOTORREDUCTOR GROENE
CONTROLELAMPJE
ROOKSONDE
BEDIENINGSPANEEL
ENCODER
DRUKSCHAKELAAR
RESETBARE THERMOSTAAT
ROOKAFZUIGER
KAMERVENTILATOR
ONTSTEKINGSWEERSTAND
ZEKERING 6.3 A
ZEKERING 500 mA
Kemmenbord CN ...
FIGUUR 2
