Over deze taak
De volgende afbeeldingen geven de locatie van de SMA-antenne-eenheid aan en bieden een visuele weergave van de
verwijderingsprocedure.
OPMERKING:
Om te upgraden naar de SMA-antenne, moet de interne antenne (witte kabel) worden verwijderd.

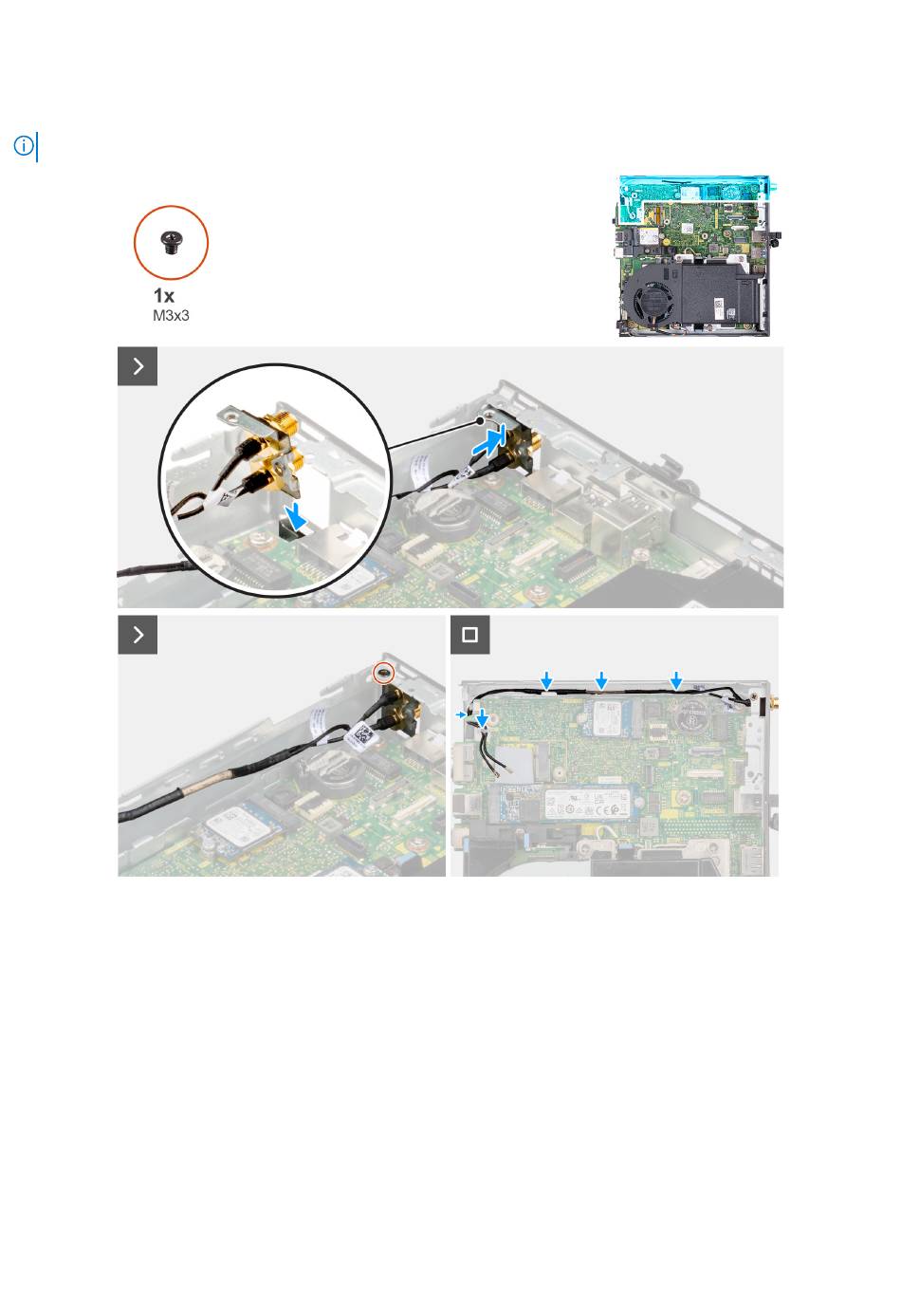

Afbeelding 55. SMA-antenne installeren (locatie 3)
Stappen
1. Verwijder de vullers op de zijplaat.
2. Kantel de SMA-antenne-eenheid.
3. Lijn de antennebeugel uit en plaats deze op de systeemkaart.
4. Plaats de SMA-antenne-eenheid in de achteraanzichtopening.
5. Lijn het schroefgat in de SMA-antenne-eenheid uit met het schroefgat in het achteraanzicht.
6. Plaats de schroef (M3x3) terug waarmee de SMA-antenne-eenheid op het chassis is bevestigd.
7. Leid de kabels van de SMA-antenne-eenheid door de routeringsgeleiders op het chassis.
Vervolgstappen
1. Plaats de
draadloze
kaart.
2. Plaats de zijplaat.
3. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
80
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
