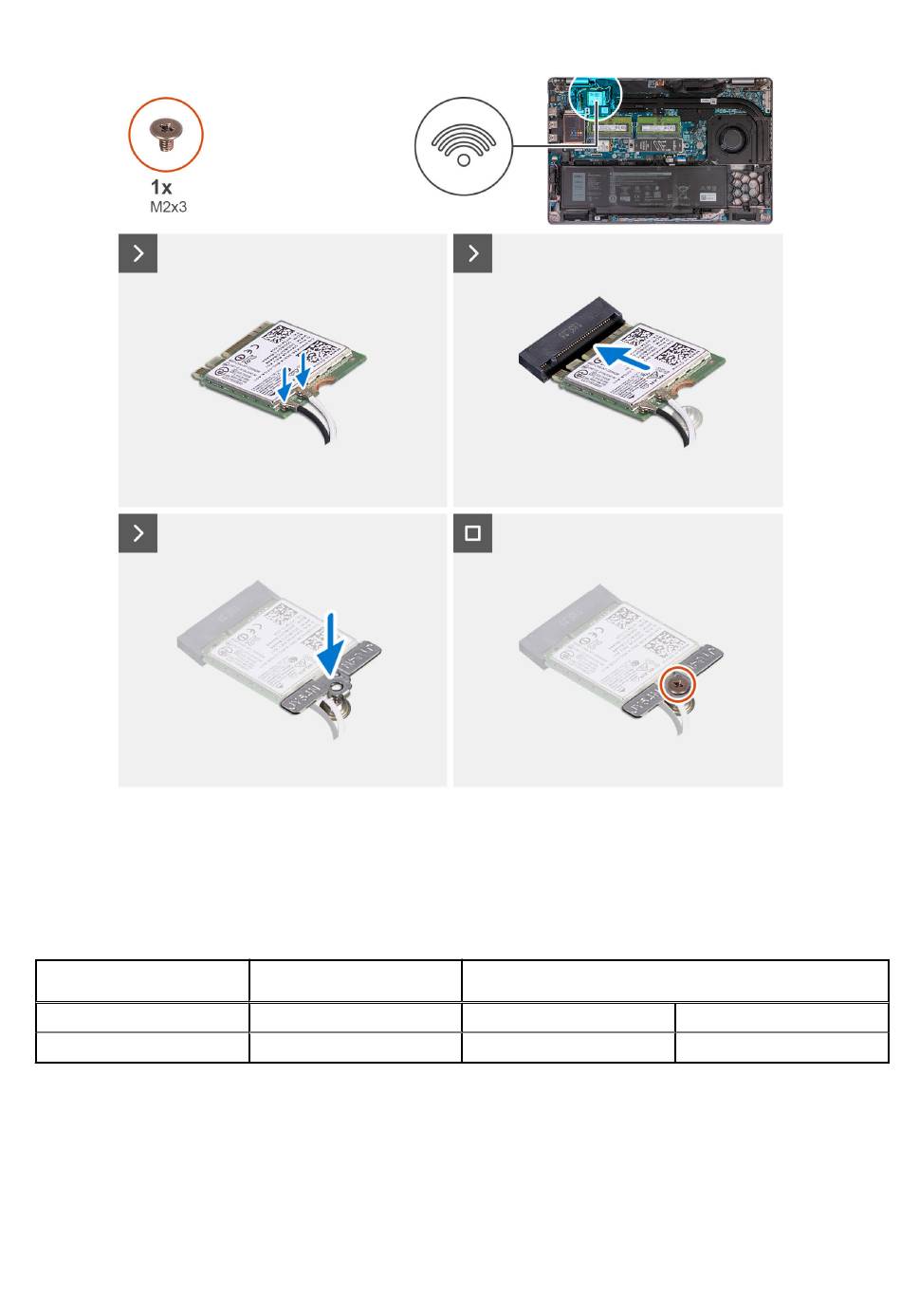

Afbeelding 20. De draadloze kaart plaatsen
Stappen
1. Sluit de antennekabels aan op de draadloze kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabel voor de draadloze kaart die voor uw computer wordt ondersteund.
Tabel 38. Kleurschema antennekabels
Connectoren op de
draadloze kaart
Hoofdmenu
Secundair
2. Lijn de uitsparing op de draadloze kaart uit met het lipje op de sleuf van de draadloze kaart.
3. Plaats de draadloze kaart schuin in het slot van de draadloze kaart.
4. Lijn het schroefgat op de beugel van de draadloze kaart uit met het schroefgat op de draadloze kaart en palmsteun- en
toetsenbordeenheid.
5. Draai de schroef (M2x3) vast waarmee de beugel van de draadloze kaart aan de draadloze kaart en de palmsteun- en
toetsenbordeenheid wordt bevestigd.
Kleur van de antennekabel
Wit
Zwart
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
Silkscreen-markering
HOOFDMENU
AUX
△ (witte driehoek)
▲ (zwarte driehoek)
57
