Onderdeelnamen en functies (vervolg)

Z
Nummers in
waar het onderwerp wordt uitgelegd.
9
9
10
10
11
11

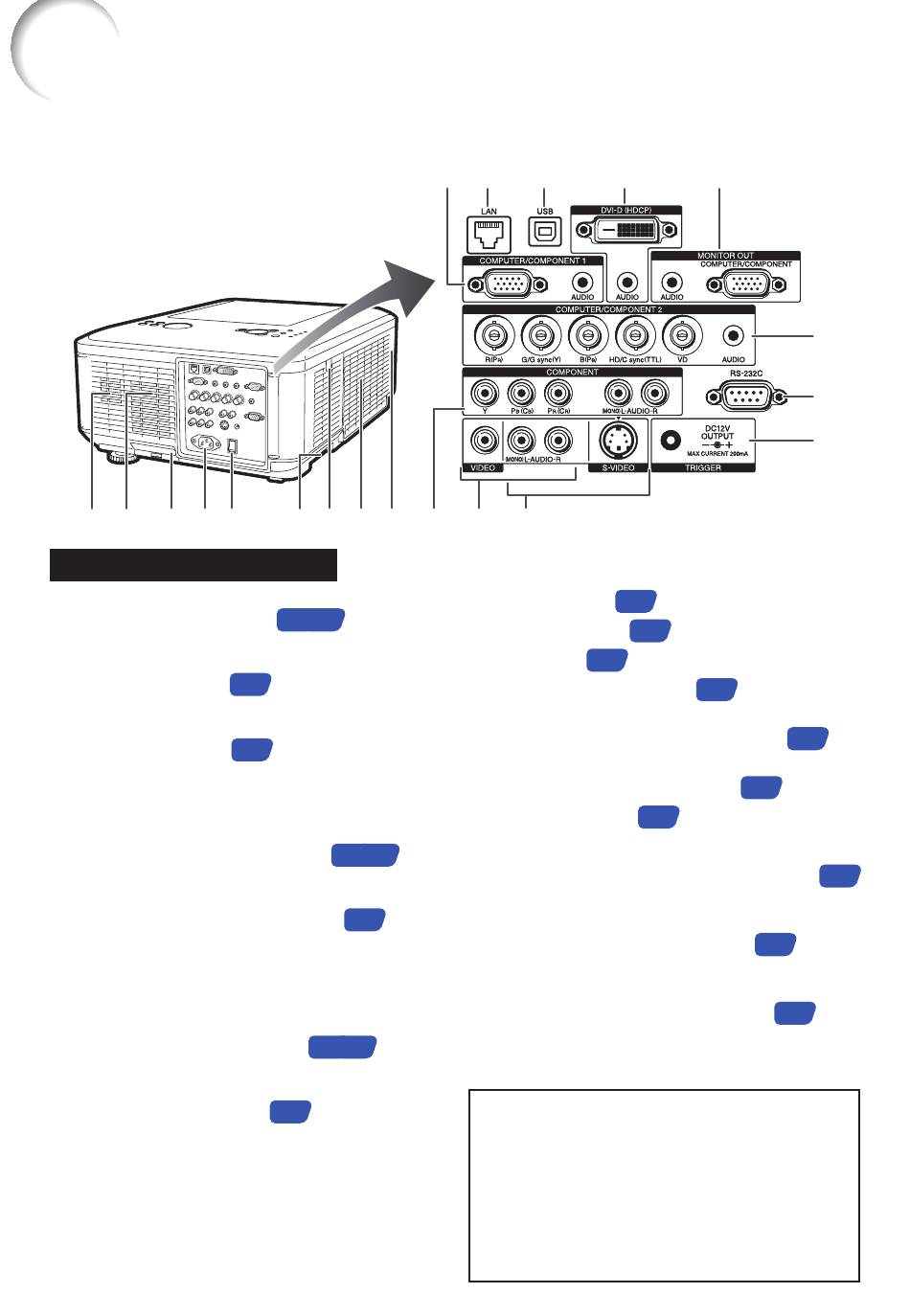

Zijaanzicht (aansluitingen)

1
COMPUTER/COMPONENT1
ingangsaansluitingen
Aansluiting voor computer RGB en
componentsignalen en audio-ingangsaansluiting.
2
LAN aansluiting
Aansluiting voor het bedienen van de projector
met behulp van een computer via het netwerk.
3
USB aansluiting
Aansluiting te verbinden met de USB
aansluiting op de computer voor gebruik
van de meegeleverde afstandsbediening
als het computer toetsenbord.
4
DVI-D ingangsaansluitingen
Aansluitingen voor computer DVI digitale RGB en
componentsignalen en audio-ingangsaansluiting.
5
MONITOR OUT aansluitingen
COMPUTER/COMPONENT uitgangsaansluiting voor
computer RGB en componentsignalen. (Gedeeld voor
COMPUTER/COMPONENT1 en 2, COMPONENT ingang)
AUDIO uitgangsaansluiting. (Gedeeld voor alle ingangen)
6
COMPUTER/COMPONENT2
ingangangsaansluitingen
BNC aansluitingen voor computer RGB en
componentsignalen en audio-ingangsaansluiting.
7
RS-232C aansluiting
Aansluiting voor het bedienen van de
projector met behulp van een computer.
8
TRIGGER aansluiting
Wanneer de projector is ingeschakeld, wordt een
stuursignaal (12V gelijkstroom) weergegeven vanuit
deze aansluiting. Als er een elektrisch scherm of ander
compatibel apparaat is aangesloten, kan het worden
ingeschakeld wanneer de projector wordt ingeschakeld.
14
verwijzen naar de hoofdpagina's in deze gebruiksaanwijzing
12 13
12 13
11
11
14
14
15
15
21, 23
25
37
21, 22
23
21, 22
24
1
1
2
2
3
3
16
16
17
17
18
18
19
19
9
Luidspreker
10
Inlaatopening
11
Stoffi lter
12
Netstroomaansluiting
Verbind het meegeleverde netsnoer.
13
HOOFDSTROOMSCHAKELAAR
Zet de projector Aan of Uit.
14
Afstandsbedieningssensor
15
Uitlaatopening
16
Kensington standaard veiligheidsaansluiting
17
COMPONENT ingangsaansluitingen
Aansluitingen voor componentsignalen en
audio-ingangsaansluiting.
18
VIDEO ingangsaansluitingen
Aansluiting voor het verbinden van video-
apparatuur en audio-ingangsaansluiting.
19
S-VIDEO ingangsaansluitingen
Aansluiting voor het verbinden van video-
apparatuur met een S-video aansluiting en
audio-ingangsaansluiting.
Gebruik van de Kensington
veiligheidsaansluiting
Deze projector is uitgerust met een Kensington
standaard veiligheidsaansluiting voor gebruik met
een Kensington MicroSaver beveiligingssysteem.
Raadpleeg de documentatie die bij het systeem
wordt geleverd voor instructies betreffende het
beveiligen van de projector.
4
4
5
5
53
62
62
27
16
62
23
6
6
7
7
8
8
26
22
23
