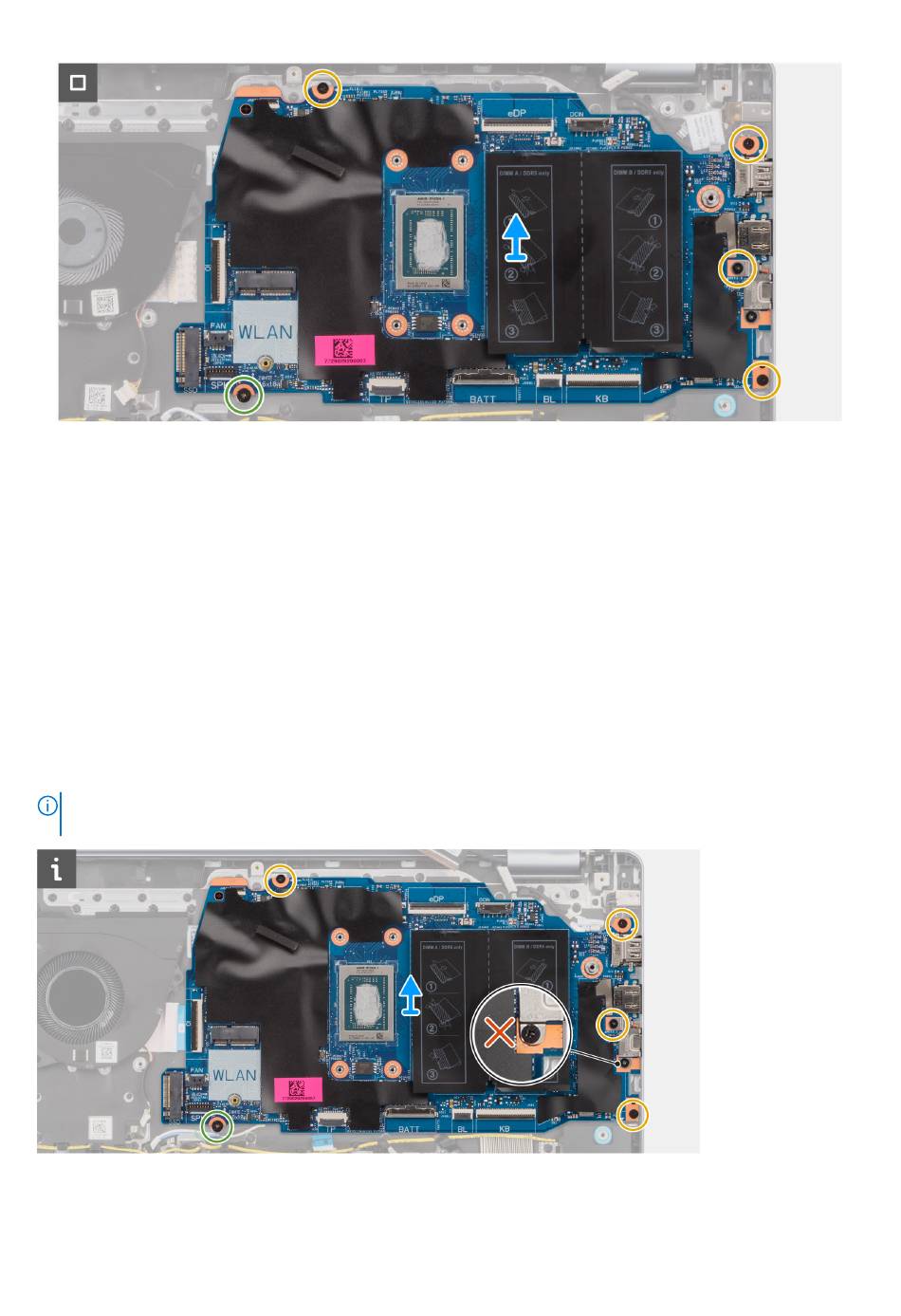

Afbeelding 42. De systeemkaart verwijderen
Stappen
1. Verwijder de twee schroeven (M2.5x5) waarmee het scharnier op de palmsteun- en toetsenbordeenheid is bevestigd.
2. Open het beeldschermscharnier onder een hoek van 90 graden.
3. Koppel de volgende kabels los van de systeemkaart:
a. eDP-kabel vanaf de connector (eDP)
b. kabel van de voedingsadapterpoort vanaf de connector (DCIN)
c. toetsenbordkabel vanaf de connector (KB)
d. kabel van de toetsenbordverlichting vanaf de connector (BL)
e. touchpadkabel vanaf de connector (TP)
f. luidsprekerkabel vanaf de connector (SPK)
g. ventilatorkabel vanaf de connector (FAN)
h. I/O-kaartkabel vanaf de connector (IO)
4. Verwijder de schroef (M1.6x1.8) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid is bevestigd.
5. Verwijder de vier schroeven (M2x3.5) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
OPMERKING:
Een USB Type-C-beugel wordt met één schroef (M2x3.5) aan de systeemkaart bevestigd. De beugel zit op de
systeemkaart vast als serviceonderdeel en MAG NIET van de systeemkaart worden verwijderd.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
