36

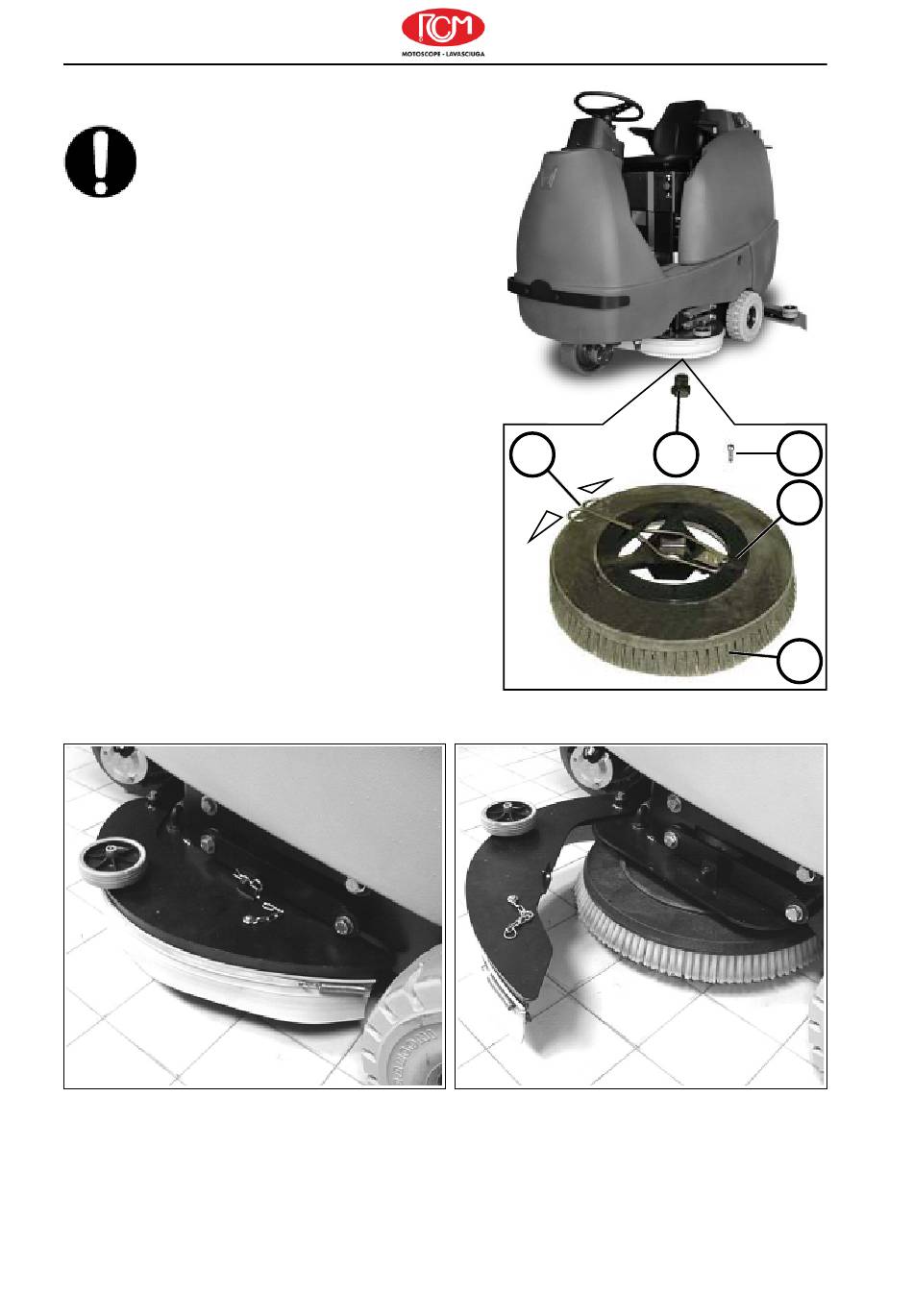

PIANI DI MANUTENZIONE (FIG.5)
ATTENZIONE!
PRIMA DI PROCEDERE ALLA SOSTITUZIONE
DELLE SPAZZOLE, TOGLIERE LA CHIAVE
DAL QUADRO DI AVVIAMENTO, EVITANDO
COSÌ L'ACCENSIONE ACCIDENTALE DI
QUALCHE MOTORE.

Sostituzione spazzole a disco

procedere nel seguente modo:
·
Sfilare la copiglia A
·
Aprire la protezione spazzola B
·
Allargare la molla 2 verso l'esterno, come frecce in
figura, in modo che il gruppo spazzola 2-3-4-5 si
sfili dal mozzo 1.
·
Svitare le viti 3 per togliere la spazzola 5 dal supporto 4.
Per inserire una nuova spazzola procedere nel seguente
modo:
·
Fissare la nuova spazzola 5 sul supporto 4 con le viti 3.
·
Rimontare il gruppo spazzola 2-3-4-5 sul mozzo 1
con una semplice operazione ad incastro.
A
2
1
B
3
4
5
