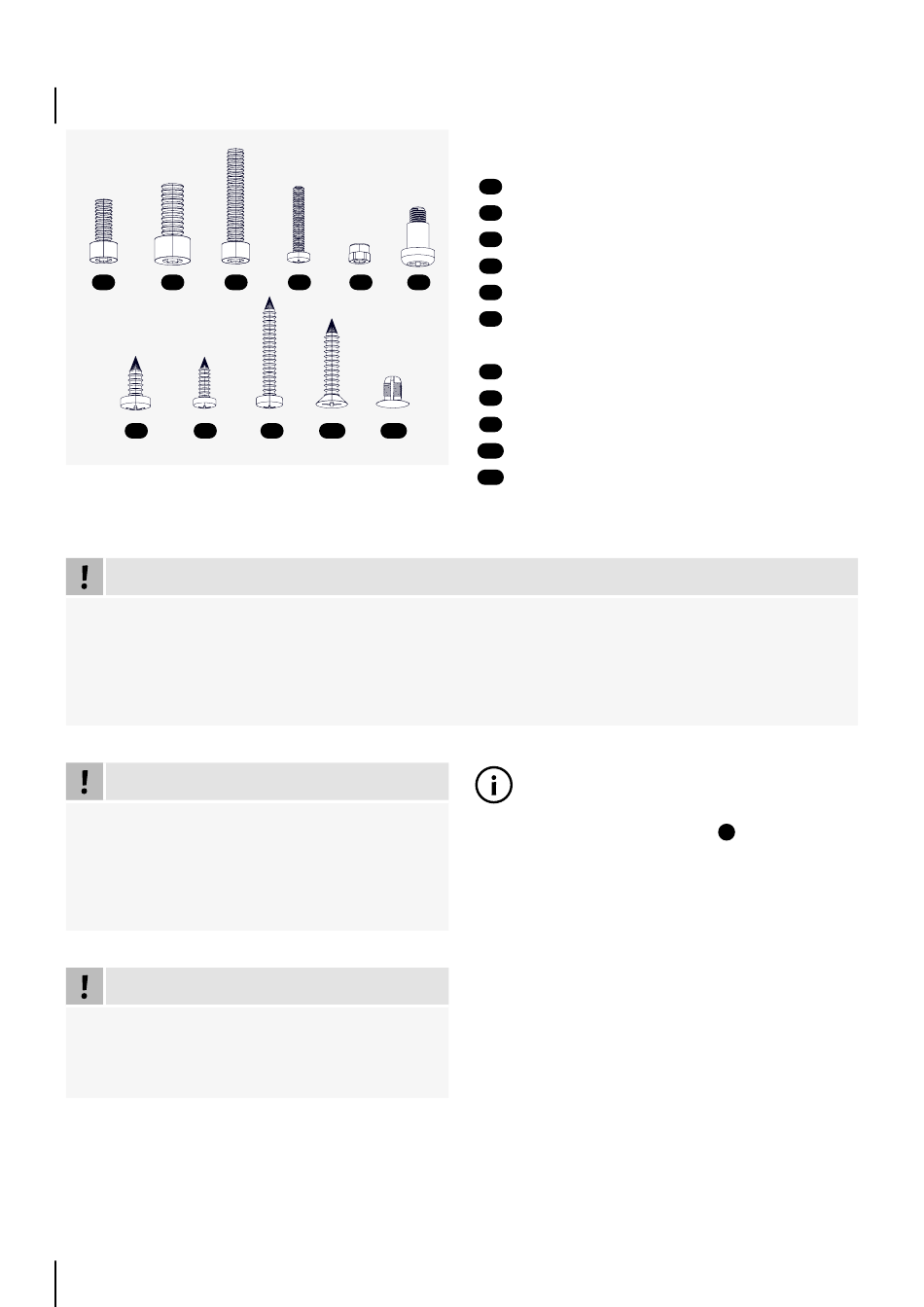

Onderdelenoverzicht montagemateriaal
Y1
Y2
Y7
Y8
Opmerking
Geleverd zonder bevestigingsmateriaal
Het bevestigingsmateriaal moet door de installateur worden afgestemd op het bestaande montageoppervlak.
Alleen de installateur is ervoor verantwoordelijk dat het bevestigingsmateriaal geschikt is voor het betreffende metselwerk en
dat de installatie vakkundig wordt uitgevoerd. Neem de installatie-instructies van de deuvelfabrikant acht.
Al het installatiemateriaal dat in deze installatie-instructies wordt getoond, dient louter ter illustratie.
Opmerking
Controleer of de levering compleet is.
Neem contact op met de producent als er onderdelen ont-
breken en bestel de ontbrekende onderdelen in de lijst.
Controleer of onderdelen beschadigd zijn.
Mocht dit het geval zijn, monteer de pergola dan niet.
Opmerking
De pergola is voorzien van een CE-label.
Het verwijderen of beschadigen van de labels is niet toe-
gestaan.
38
Y3
Y4
Y5
Y9
Y10
Y11
Benaming onderdelen
Y1
Inbusschroeven M6x16
Y2
Inbusschroeven M8x20
Y3
Inbusschroeven M6x35
Y4
Kruiskopschroeven M4x25
Y6
Y5
Zeskantige moeren M4
Y6
Schouderschroefen M5x6x10 (3x3 meter)
Schouderschroefen M5x6x10 (3x4 meter)
Y7
Kruiskopschroeven 5,5x16
Y8
Kruiskopschroeven 4,2x16 (voorgeïnstalleerd) 12x
Y9
Kruiskopschroeven 8x40
Y10
Kruiskopschroeven 5x32
Y11
Kunststof pennen (grootte 3x3)
Kunststof pennen (grootte 4x3)
Houd altijd de letters van de ontbrekende onderdelen
bij de hand.
Voorbeeld:
Service- en contactinformatie vindt u op pagina 63
van deze montagehandleiding.
4 x
32x
3x
1x
1x
42x
58x
12x
2x
16x
44x
60x
Ankerplaten
K
V2/2024_8640
