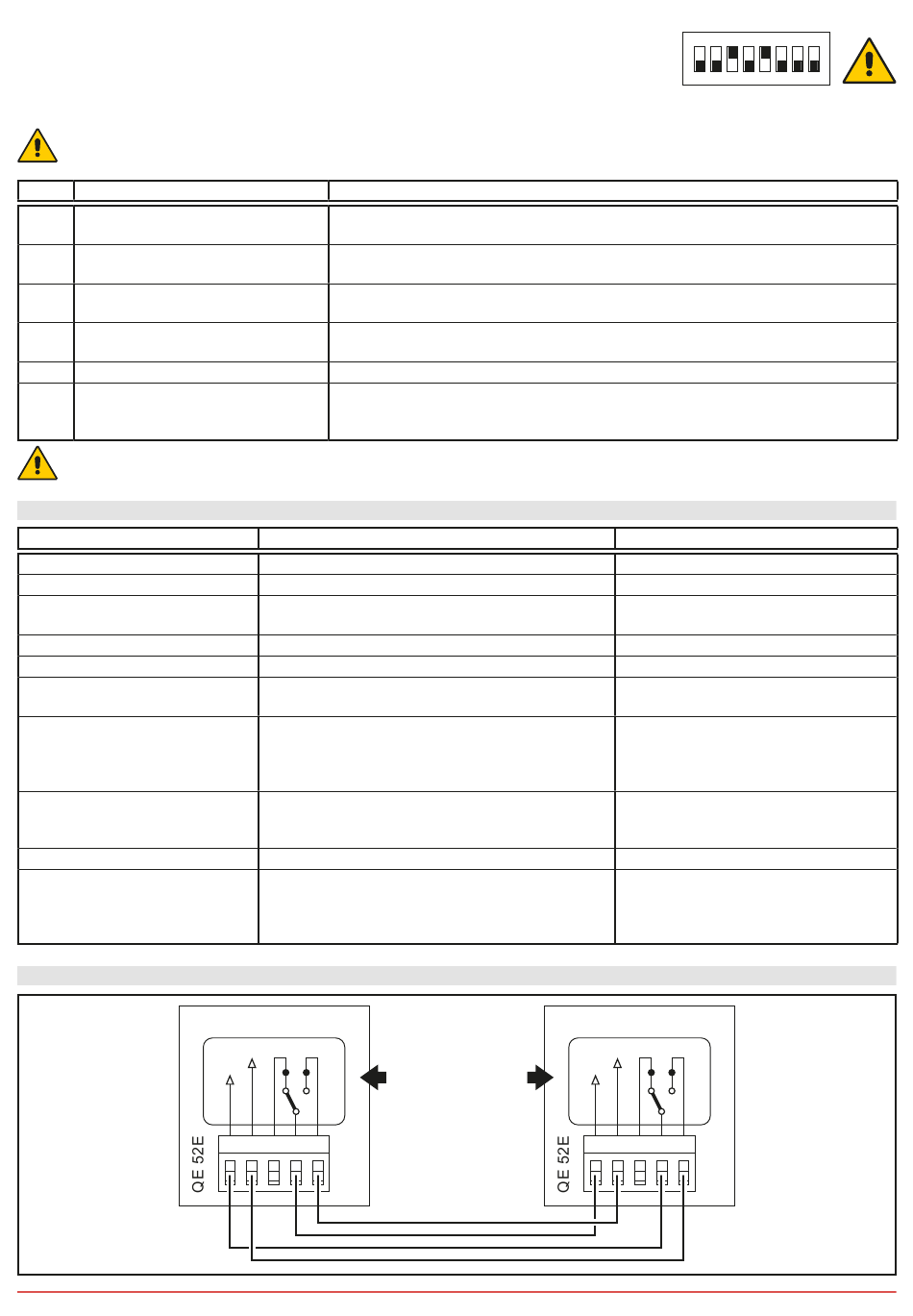

6.4 Bedieningsmenu (een wachtwoord wordt gevraagd)
Om het bedieningsmenu te openen:
-
Zet de deur in STOP
-
Zet DIP5 op ON
-
Voer het wachtwoord in: sequentie drukknoppen OPEN - OPEN - SLUIT - GEDEELTELIJKE OPENING
Tijdens de programmering moeten alle kabels losgekoppeld worden die zijn aangesloten op PIN 3 - 4 - 20
STAP
Keuzen 1ste niveau
1
SP. REMMING MIN
Default 340Vdc
2
SP. REMMNING MAX
Default 380Vdc
3
LIMIET OVERSTROOM
Default 10A
4
HELLING GRADIËNT OPENING Verandert de helling van de vertragingsgradiënt in opening. Default 15.
5
STATUS ACCU
6
LIJST ALARMEN
ZET NA DE BEËINDIGING VAN DE PROGRAMMERING DIP5 TERUG OP OFF
7. ALARMEN
MELDING
Ditec
Opening vbus iBUS
Deur open - tijd voor
automatische sluiting
Sluiting vbus iBUS
Input 40 gesloten; input 8 open inwerkingtreding fotocel
input 40 open; input 8 gesloten
Thermische beveiliging of
microschakelaar ontgrendeling
open
Beveiliging open actief
Deur in stop
Wachten op Encoder
8. VERGRENDELING
0DT866 10-05-2022
Aantekeningen
Limiet voor gedeeltelijke activering van de remweerstand
Limiet voor totale activering van de remweerstand
Als de stroom op de BUS de ingestelde drempelwaarde overschrijdt, gaat de
deur open aan de helft van de snelheid om de stroomopname te verlagen.
(Als de waarde toeneemt, wordt de ruimte van de gradiënt gereduceerd).
Weergave % accu encoder van 0% tot 100%
De laatste 50 alarmen worden weergegeven: Overstroom; busspanning buiten
limiet, inwerkingtreding van remweerstand, overtemperatuur inverter, storing
driver motor (encoder). Om af te sluiten drukt u op gedeeltelijke opening.
SITUATIE
deur gesloten in afwachting van commando
deur in openingsbeweging
deur open
deur in sluitingsbeweging
Inwerkingtreding primaire beveiliging
(SLEC / veiligheidsbalk)
Inwerkingtreding veiligheidsmicroschakelaar op
inrichting manuele opening / inwerkingtreding
thermische beveiliging motor / Eindschakelaars
voor opening (A) en sluiting (C) zijn gelijktijdig actief
fotocel ingeschakeld bij gesloten deur en deur
die niet opengaat
stopbediening actief
Nieuwe elektrische paneelontsteking / vervanging
elektrische paneelontsteking
Absolute Encoder niet aangesloten
DEUR 1
INPUT
+24V
1 IN NC C NO
M4
+24V
Logische
werking
1 IN NC C NO
- 14 -
ON
1 2 3 4 5 6 7 8
AANTEKENINGEN
Tijdens beweging deur
Tijdens beweging deur
Melding die enkel verschijnt als op het
geavanceerde menu (stap 7) de functie
"beveiliging opening" ingesteld is op JA.
Paneel al geprogrammeerd om te
werken met motor uitgerust met
absolute Encoder. Zie het gedeelte
over probleemoplossing om te resetten.
DEUR 2
INPUT
M4
