Koppelreactie
De reactiebalk zorgt ervoor dat alle terugslagen worden beperkt, zodat de koppelreactie niet op de gebruiker
terugslaat. Er zijn verschillende reactiebalkmodellen verkrijgbaar.
Plaats de reactiebalk zoals hieronder beschreven.

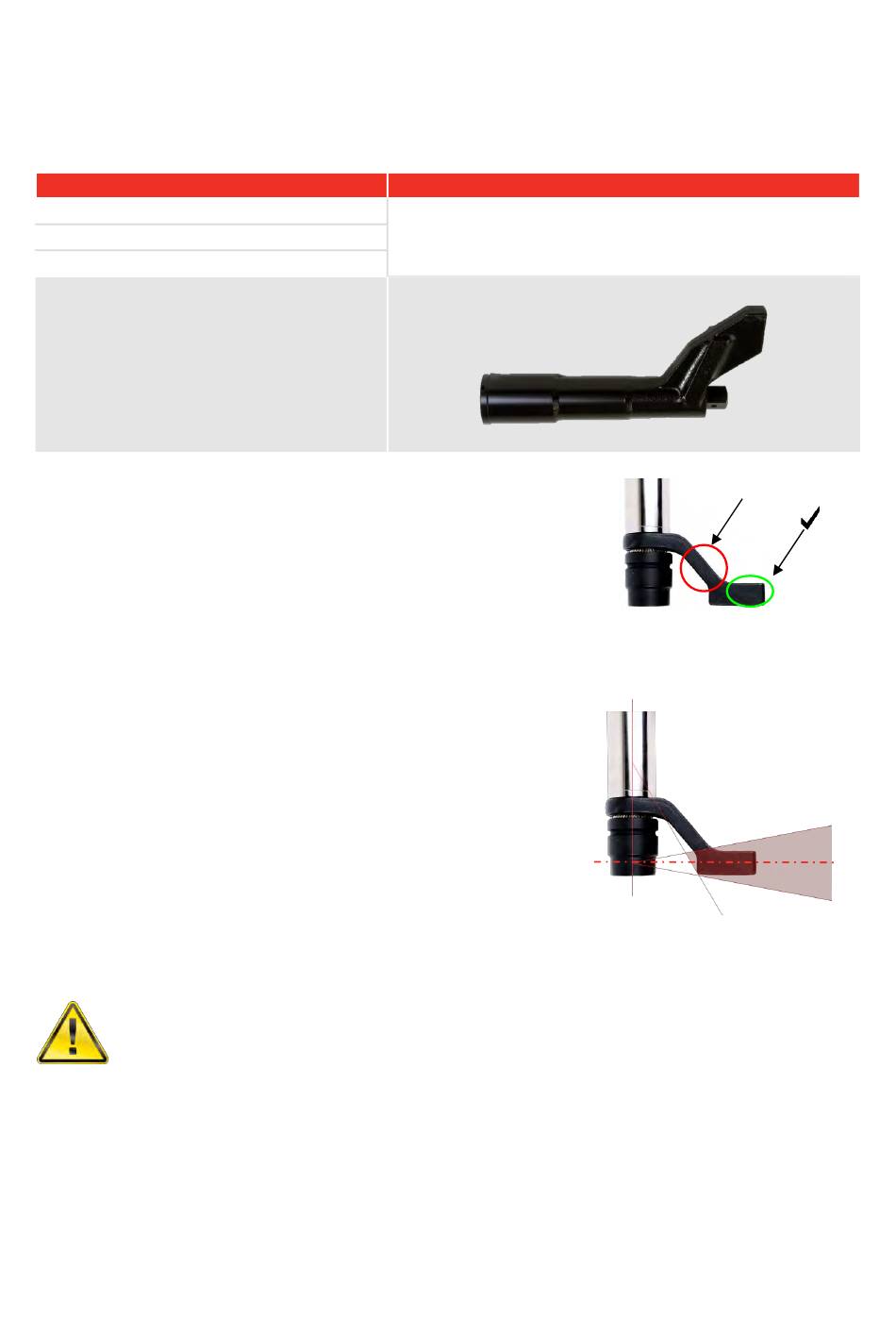

Reactiebalktype
Gebogen reactiebalk (standaard)
Enkelzijdige reactieplaat (optie)
Dubbelzijdige reactieplaat (optie)
Mondstukverlenging (optie)
Het is essentieel dat de reactiebalk vierkant rust op een vast
voorwerp of oppervlak naast de schroef die moet worden
vastgedraaid.
Reageer NIET op het oppervlak dat rood is omcirkeld in afbeelding 6.
Reageer op het einde van de reactiebalk, groen omcirkeld in
afbeelding 6, en gebruik het grootst mogelijke oppervlak.
De ideale reactie-installatie heeft het midden van de reactiebalk en het
midden van de moer op een loodrechte lijn op de middenlijn van het
gereedschap, zie afbeelding 7.
De meegeleverde reactiebalk is speciaal ontworpen voor het voorzien in
een ideaal reactiepunt wanneer de balk wordt gebruikt met een socket
met een standaard lengte.
Voor een beetje speling in de socketlengte, kan de reactiebalk een
willekeurig punt raken binnen het gearceerde gebied in afbeelding 7.
WAARSCHUWING:
10
Plaats de reactiebalk / -plaat over de aandrijvingsplaat om
de reactiebalken te activeren. Zet de balk vast met de
Installeer volgens de instructies bij de mondstukverlenging.
AFBEELDING 5 – mondstukverlenging
ALS HET REACTIEPUNT BUITEN HET GEARCEERDE GEBIED
VALT, KAN EEN BUITENSPORIGE DRUK OP HET GEREEDSCHAP
WORDEN UITGEOEFEND, WAT LETSEL VOOR DE GEBRUIKER EN
SCHADE AAN HET GEREEDSCHAP KAN OPLEVEREN.
Installatie-instructies
meegeleverde circlip.
AFBEELDING 6 – oppervlak van
reactiebalk
AFBEELDING – veilig reactievenster
voor socket met standaard lengte
X
