Aansluitingen
Standaard, zone-2-22
M12-stekker, 8-polig.
Voor penbezetting, zie aansluitschema.
Aansluitkabelbus
Aansluitkabelbus M12, 8-polig,
0,25 mm². Voor penbezetting, zie
aansluitschema.

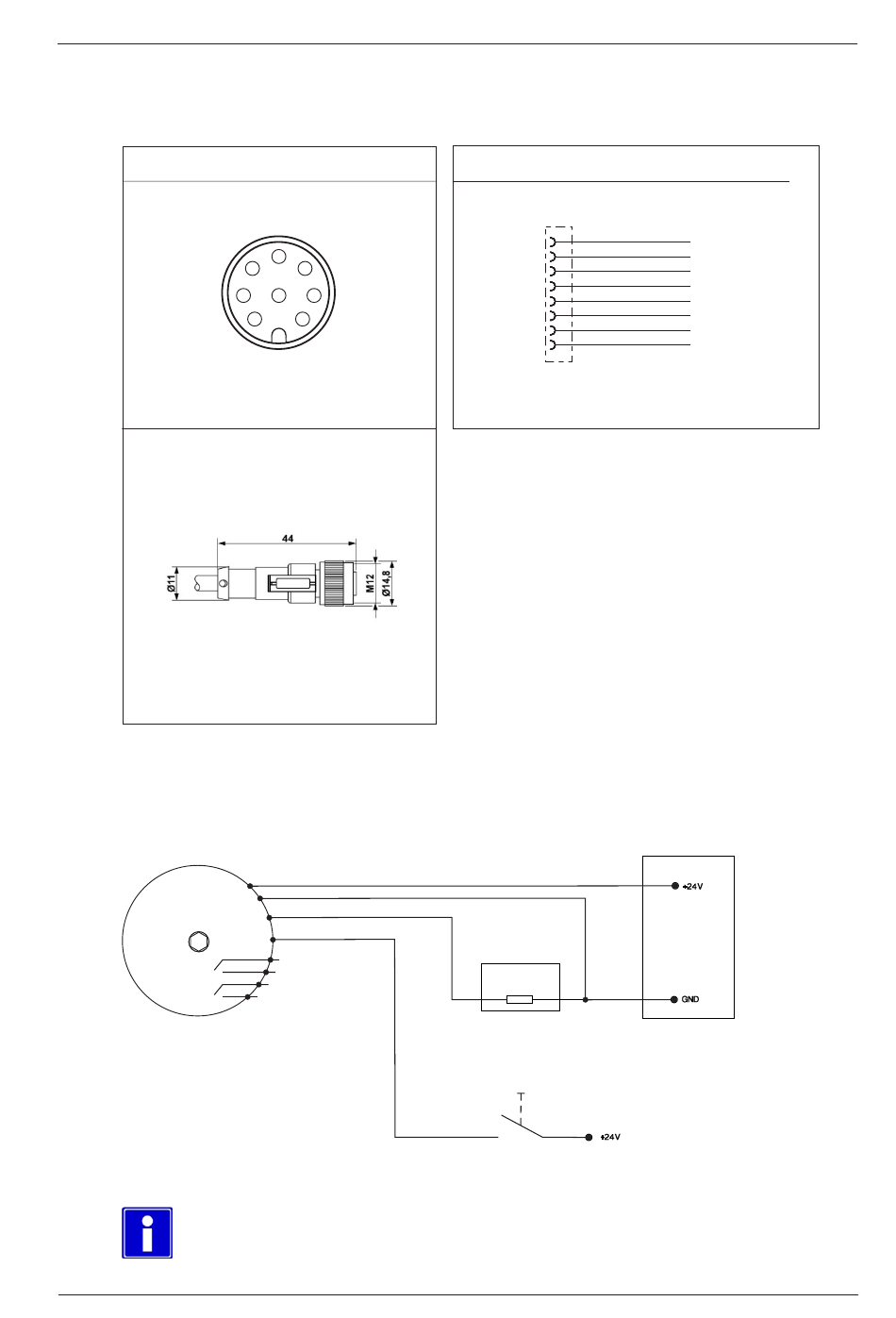

Aansluitschema voor alle 3 varianten
Type 663
Relais 1
Relais 2
Info: In het aansluitschema wordt de alarmtoestand c.q. stroomloze toestand afgebeeld!
De relais 1 en 2 zijn open. (Meer info over de bedrijfstoestanden op pagina 11.)
M12-stekker
5
4
6
8
7
3
1
2
(toebehoren)
Pin 1: wit
Pin 2: bruin
Pin 3: groen
Pin 4: geel
Pin 5: grijs
Pin 6: roze
Pin 7: blauw
Pin 8: rood
Zone-1-21
Aansluitkabel
1
2
3
4
5
6
7
8
PUR mantelleiding, Ø: ca. 6,5 mm, 8 -pol., 0,25 mm².
Voor penbezetting, zie aansluitschema.
Analyse-
eenheid
Analyse van het 4...20 mA
stroomsignaal door een
ampèremeter of de PLC-besturing
Self-Check
Schakelaar
10
wi
br
gn
ge
gr
rz
bl
rd
