Translation of
the original
notice

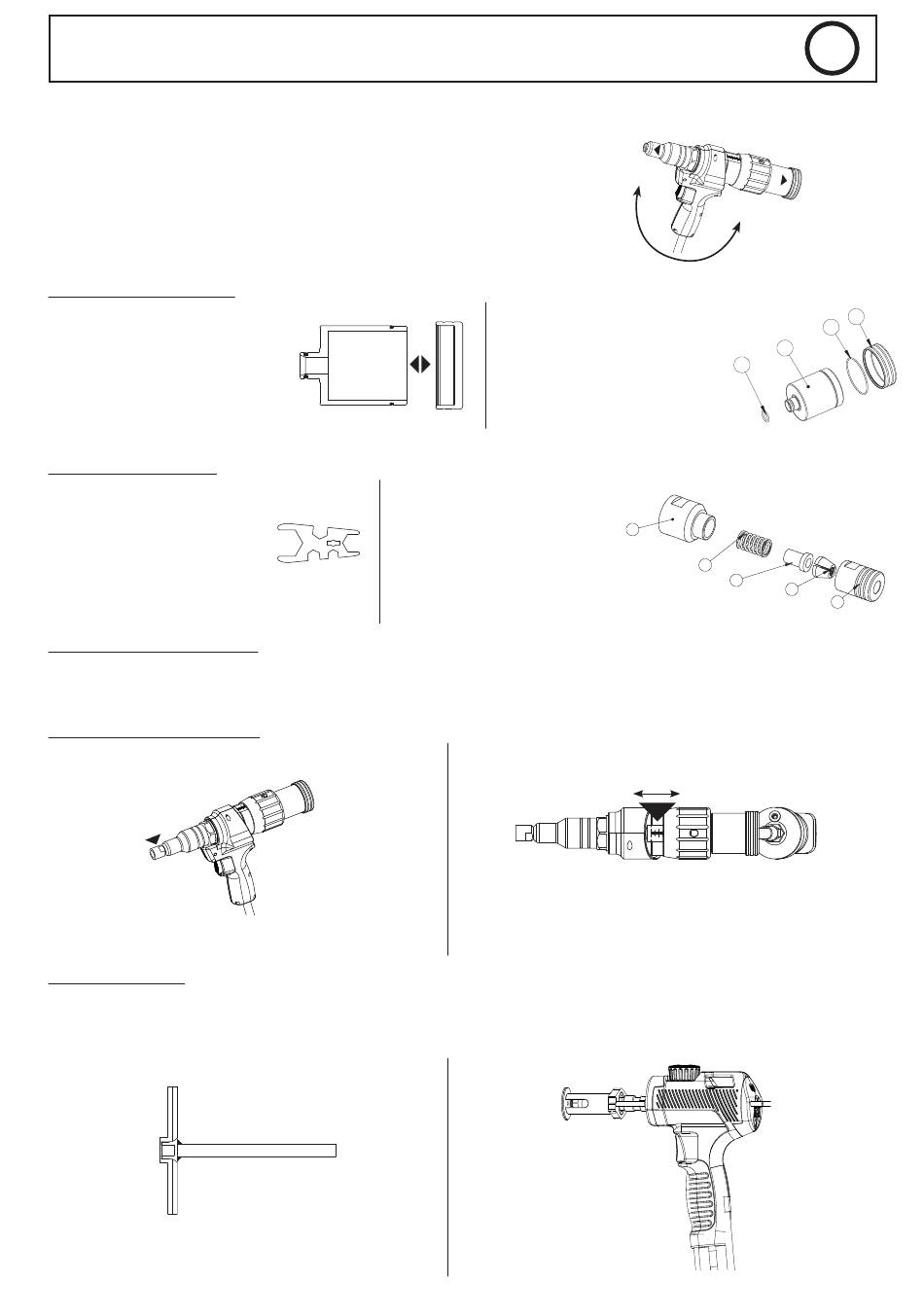

Wanneer u de adapter naar achteren overhelt, zullen de resten van de klinknagel in het
opvangreservoir vallen.
Wanneer u het nu naar voren helt, zullen de pinnen via het mondstuk naar buiten komen.
Opvangen van de pinnen :
Trek aan de deksel van het re-
servoir om de pinnen weg te
nemen.
Nadat u de pinnen heeft gepakt
kunt u het deksel weer terug-
plaatsen totdat u een klik hoort.
Vervangen van de bits :
Schroef los met behulp van
de moersleutels.
Vervang de bits 2, en plaats ze
vervolgens,
in 3 bij 120°.
Plaats 4 en vervolgens 5 en
schroef dan 1 met behulp van de
sleutels (goed vastdraaien).
Extractie self piercing rivets :
Op de kit kan een speciaal mondstuk voor het verwijderen van self-piercing rivets geplaatst worden via de las van een pin op de rivet
(art. code 066151).
Monteren van het mondstuk :
Monteer het extractie-mondstuk 066151 op de houder voor
het mondstuk.
Stappen extractie :
1 - Lassen van de extractie-pin :
Materiaal : ARC PULL 350 062191 + ARC PULL RIVET BOX 064584
ADAPTER BLINDKLINKNAGELS 50 KN
VOOR PONSNAGELTANG 10T
1- Verbinding kegel bit
2- Bit (art. code 058446)
3- Kegel bit
4- Spreider
Moersleutel
5- Veer
1- Reservoir
M0077
2- Deksel
M0078
3- O-ring
55262
4- O-ring
55121
M0042
51522
1
M0043
M0044
55189
Stel de borgmoer op 15mm.
0
NL
3
1
4
5
4
2
3
15
2
59
