Energiezuil
GIRA
Info
Gebruiksaanwijzing
Lege apparaatunit gebruiken
De energiezuil met lichtelement is voorzien van een
lege unit die geheel naar wens kan worden uitgerust.
Deze lege unit is al van een overgangsplaat met klap-
deksel voorzien voor het inbouwen van basiselemen-
ten en afdekplaten uit het Systeem 55.
.

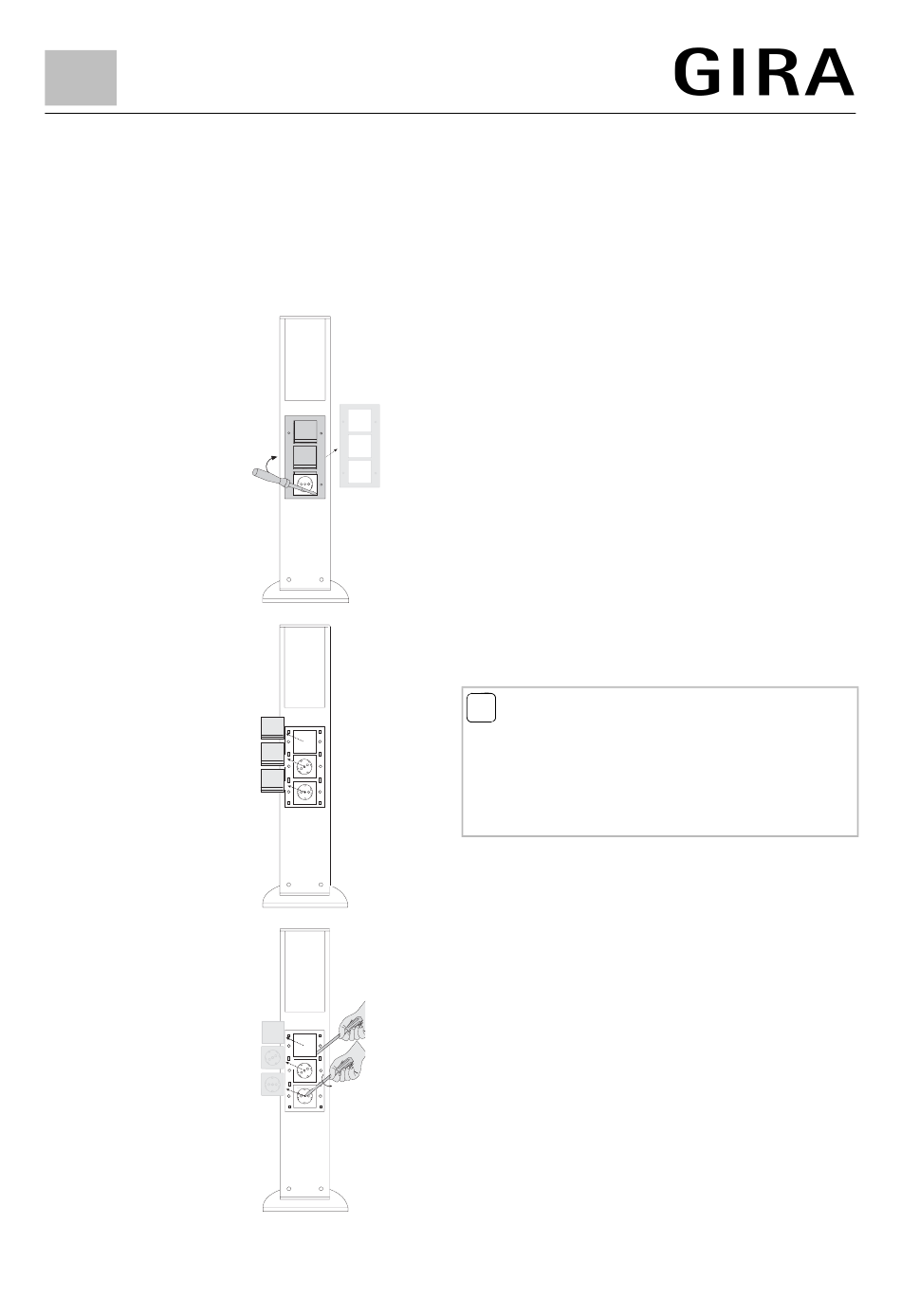

Energiezuil
1.
2.
3.
Ga als volgt te werk om een nieuw basiselement te in-
tegreren:
1. Verwijder de Torx-schroeven uit het drievoudige af-
dekraam en neem de afdekplaat eraf. Plaats hier-
voor een schroevendraaier onder in de hoek aan
de binnenkant van de afdekplaat en wip deze eraf.
2. Verwijder de overgangsplaat met klapdeksel.
3. Wip de blinde plaat met een schroevendraaier van
de lege unit. Verwijder de schroeven uit de basis-
elementen van de wandcontactdoos en neem de
basiselementen eruit.
4. Verwijder het onderste deel van het afdekraam.
5. Vervang de draagring van de blinde plaat door een
nieuw inbouwbasiselement.
6. Plaats het onderste deel van het afdekraam terug.
7. Plaats de basiselementen en schroef deze indien
nodig vast.
8. Breng de overgangsplaten met klapdeksel aan.
9. Klik de afdekplaat op het afdekraam en druk de
Torx-schroeven in de hiervoor bestemde gaten.
Integratie van basiselementen van het Sys-
i
teem 55
Bij bepaalde basiselementen van het Systeem 55
dient een andere overgangsplaat met klapdeksel uit
het TX_44 assortiment te worden gebruikt. In de
Gira-catalogus vindt u een overzicht van de juiste
combinaties van basiselement en overgangsplaat.
2/06
Blz: 6 van 8
