6.3.3.2
Aansluiting van de besturingseenheid

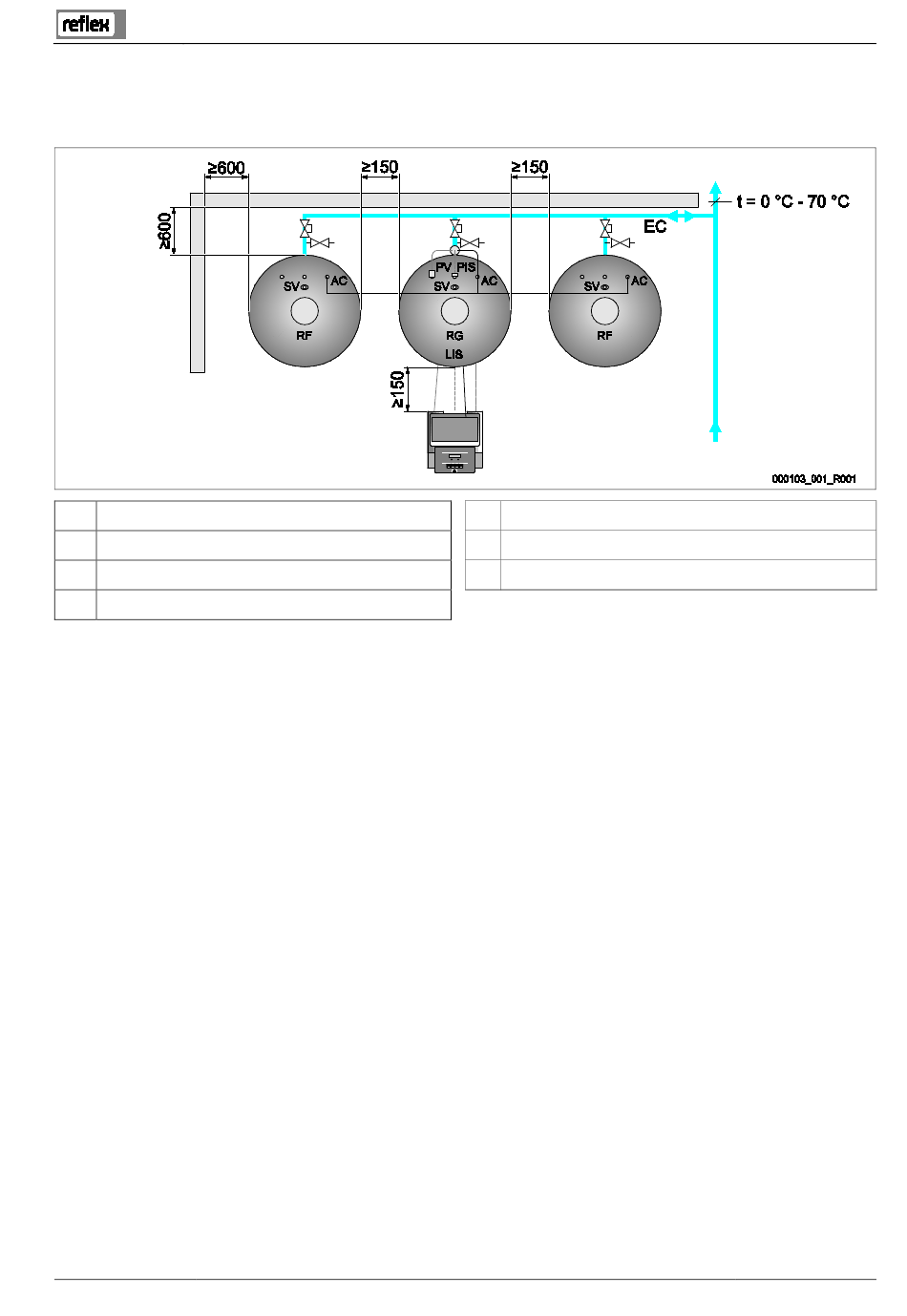

Als voorbeeld dient de volgende configuratie: montage van de besturingseenheid voor het basisvat en aansluiting van 2 volgvaten. Bij
andere opstelvarianten dient men analoog te werk te gaan.
RF
Volgvat
RG
Basisvat
SV
Veiligheidsklep
PV
Overstroommagneetventiel
•
Het overstroommagneetventiel "PV", de druksensor "PIS" en de kabels ervan zijn al voorgemonteerd op het basisvat.
–
Steek de kabel door de montagebuis aan de achterzijde van het basisvat en schuif de kabel naar de besturingseenheid.
–
Bij het model met compact ontwerp zijn de kabels al voorgemonteerd.
•
Monteer dan de niveaumeter op het basisvat, zie hoofdstuk 6.3.5 "Montage van de niveaumeting" op pagina 25.
–
Bevestig de kabel op de drukmeetcel "LIS" van de niveaumeter en voer de kabel naar de besturingseenheid.
–
Bij het model met compact ontwerp dient u de kabel door de montagebuis aan de achterzijde van het basisvat te
schuiven, indien het nog niet voorgemonteerd is.
•
De flexibele drukluchtleiding is verbonden met de besturingseenheid. Schuif ook de drukluchtleiding door de montagebuis.
–
Als alleen het basisvat wordt geplaatst, moet de drukluchtleiding direct worden aangesloten op de drukluchtaansluiting "AC"
van het basisvat.
–
Als volgvaten worden geplaatst, dient u eerst de bijgesloten verdeler te monteren op de drukluchtaansluiting van het basisvat.
–
Sluit de volgvaten aan met behulp van de meegeleverde aansluitsets.
PIS Druksensor
AC
EC
Reflexomat met Basic-besturing — 20.06.2017 - Rev. C
Drukluchtleiding
Expansieleiding
Montage
Nederlands — 23
