Koelvinblok en ventilatoreenheid
Vereiste
Lees voordat u begint de Algemene kennisgevingen over veiligheid en naleving en druk de volgende
instructies af.
De koelvinblok en ventilatoreenheid kan zeer heet zijn. Zet de computer uit en laat de computer enkele
minuten afkoelen voor u de computerkap opent.
Ga als volgt te werk om toegang te krijgen tot het onderdeel:
1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 28.
2. Ontkoppel de kabel van de microprocessorventilator van de systeemplaat.
Vervangingsprocedure

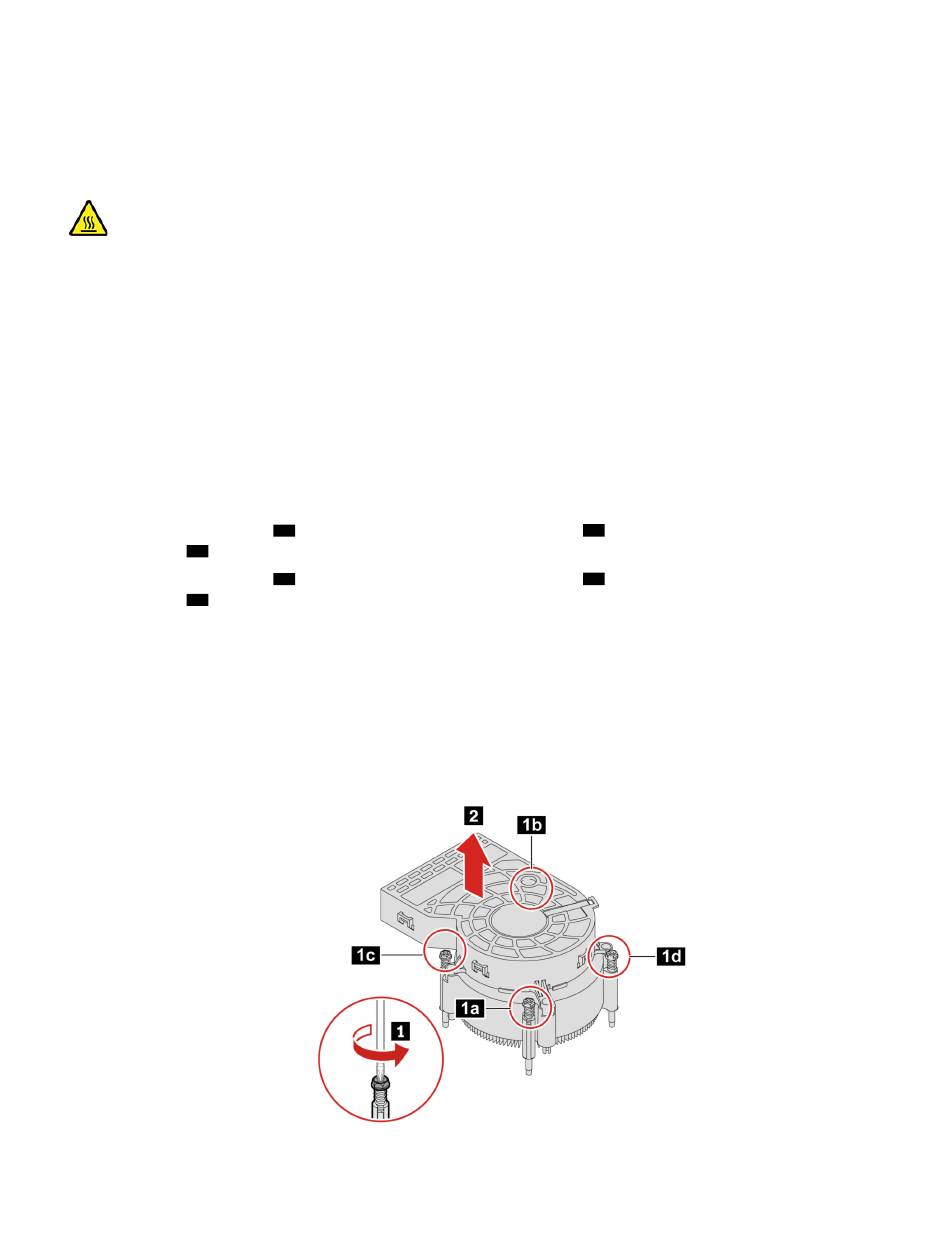

1. Voer de volgende stappen uit om de vier schroeven los te draaien waarmee het koelvinblok en de
ventilatoreenheid op de systeemplaat zijn bevestigd. Til vervolgens het defecte koelvinblok met
ventilatoreenheid van de systeemplaat.
• Draai eerst schroef
schroef
1a
helemaal los.
• Draai eerst schroef
1c
schroef
helemaal los.
Opmerkingen:
• Draai de vier schroeven voorzichtig los om mogelijke schade aan de systeemplaat te voorkomen. De
vier schroeven kunnen niet uit de koelvinblok en ventilatoreenheid worden verwijderd
• Het kan nodig zijn het koelvinblok en de ventilatoreenheid voorzichtig te draaien om deze los te
maken van de microprocessor.
• Raak het thermische vet op het koelvinblok en de ventilatoreenheid niet aan.
2. Plaats de module met het koelvinblok en de ventilatoreenheid op de systeemplaat. Controleer of de vier
schroeven op één lijn liggen met de gaten in de systeemplaat. Voer de volgende stappen uit om de vier
1a
gedeeltelijk los, draai daarna schroef
1c
gedeeltelijk los, draai daarna schroef
1b
helemaal los en draai vervolgens
1d
helemaal los en draai vervolgens
.
Hoofdstuk 7
CRU vervangen
39
