Details van de Illustra Edge Fisheye-camera
1ste:

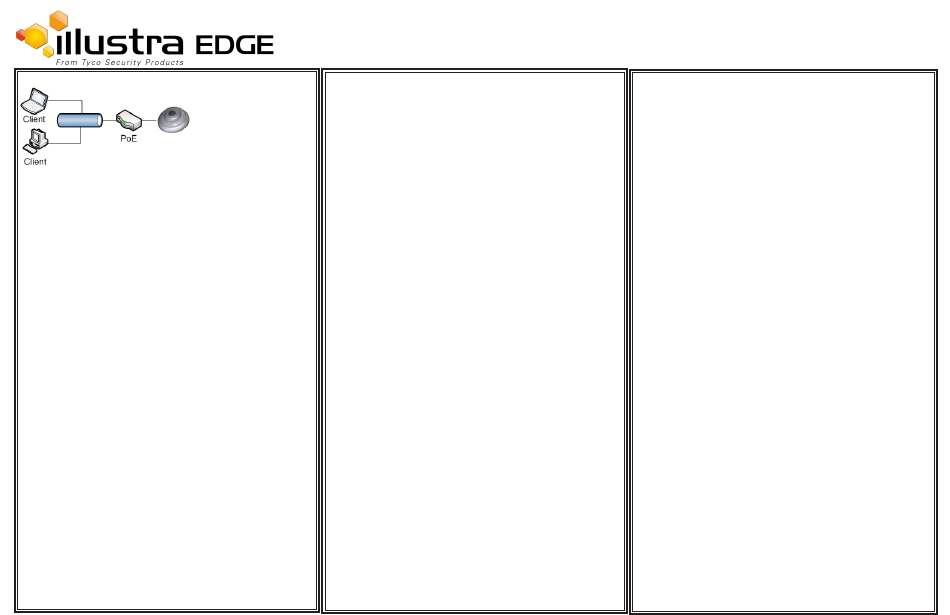

Netwerk
Standaardgebruikersnaam:
Voor gedetailleerde informatie over de installatie- en configuratieprocedures voor deze
QSG raadpleegt u de Configuratie- en gebruikershandleiding 8200-1137-0107 op de dvd
of gaat u naar het Help-bestand op de gebruikersinterface van de Illustra Fisheye-camera.
Installatie met behulp van Illustra Connect
OPMERKING:
Illustra Connect zoekt alleen naar apparaten op hetzelfde subnet als de hostcomputer.
Daarom dienen de camera en de computer die gebruikt worden om deze te configureren,
zich in hetzelfde subnet te bevinden.
Procedure
1.
Installeer de bij de camera op de cd geleverde Illustra Connect-software op
een computer die op hetzelfde netwerk en subnet is aangesloten. Raadpleeg
de handleiding Illustra Connect voor meer informatie.
2.
Draai Illustra Connect wanneer de installatie voltooid is. Het gaat het netwerk
doorzoeken en geeft alle bijbehorende apparaten aan, waaronder de Fisheye-
camera.
3.
Selecteer de camera die u wilt configureren, door deze te zoeken met behulp
van het unieke MAC-adres van de camera. Illustra Connect stelt u in staat
de basisconfiguratie van de camera uit te voeren. Raadpleeg de handleiding
Illustra Connect voor meer informatie.
4.
Klik met de rechtermuisknop op de camera en selecteer Configuratie
webgebruikersinterface starten.
5.
Raadpleeg Inloggen op de camera voor meer bijzonderheden over hoe u kunt
inloggen bij de camera en de livefeed kunt weergeven.
Installatie met behulp van een statisch IP-adres
Procedure
1.
De camera probeert een IP-adres te verkrijgen van de DHCP-server. Wanneer
er geen DHCP-server beschikbaar is, krijgt de camera een statisch IP-adres
192.168.1.168 toegewezen.
2.
Open Microsoft Internet Explorer en voer de url van de camera in als 192.168.1.168.
OPMERKING:
De computer die wordt gebruikt voor het configureren van de camera, moet een
IP-adres op hetzelfde subnet hebben.
3.
Raadpleeg Inloggen op de camera voor meer bijzonderheden over hoe u kunt
inloggen op de camera en de livefeed kunt weergeven.
Inloggen op de camera
Procedure
1.
Wanneer de camera wordt geselecteerd, wordt de pagina voor het aanmelden getoond.
2.
Selecteer in het keuzemenu uw voorkeurstaal.
3.
Voer de gebruikersnaam in het tekstvak Gebruikersnaam in.
De standaardgebruikersnaam is admin.
4.
Voer het wachtwoord in het tekstvak Wachtwoord in. Het standaardwachtwoord is admin.
5.
Selecteer Inloggen.
6.
De pagina Liveweergave wordt weergegeven. Dit geeft de huidige weergave van de
camera weer.
OPMERKING:
Om het venster Livevideo te kunnen zien, dient de nieuwste versie van QuickTime
geïnstalleerd en ingeschakeld te zijn op de pc waarop de browsersessie wordt uitgevoerd.
Java is noodzakelijk om de functie Bewegingsdetectie te kunnen gebruiken.
Basisconfiguratie
Het menu Basisconfiguratie geeft toegang tot de meest gebruikte benodigde functies als
DHCP
(ingeschakeld)
een camera voor de eerste keer wordt ingesteld en kan uitsluitend geopend worden door
192.168.1.168
2e:
een 'admin'-gebruiker:
1.
Camera
2.
Gebruikers
admin
3.
Datum Tijd
4.
TCP/IP
Standaardwachtwoord:
5.
Streams
admin
1. Camera
Optie Montage instellen voor de camera, muur of plafond
Procedure
1.
Selecteer 1. Camera in het menu Basisconfiguratie. Het tabblad Monteren wordt
weergegeven.
2.
Selecteer de gewenste montageoptie door een van de keuzerondjes te selecteren:
• Muur
• Plafond
De standaardoptie is 'Plafond'.
Cameranaam toewijzen
Procedure
1.
Selecteer 1. Camera in het menu Basisconfiguratie.
2.
Selecteer het tabblad Cameranaam. Het tabblad Cameranaam wordt weergegeven.
3.
Vul de naam van de camera in het tekstvakje Cameravriendelijke naam in.
4.
Selecteer Toepassen om de wijzigingen op te slaan.
2. Gebruikers
Nieuwe gebruiker toevoegen
Procedure
Selecteer 2. Gebruiker in het menu Basisconfiguratie.
1.
2.
Selecteer Gebruiker toevoegen. Het tabblad Gebruiker toevoegen wordt
weergegeven.
3.
Voer een gebruikersnaam in het tekstvak Naam in.
4.
Selecteer een rol: admin, operator of gebruiker. Raadpleeg Bijlage A: Toegang
tot gebruikersaccounts in de Configuratie- en gebruikershandleiding voor meer
bijzonderheden.
5.
Voer een wachtwoord in het tekstvak Wachtwoord in.
6.
Voer hetzelfde wachtwoord in het tekstvak Wachtwoord bevestigen in.
7.
Selecteer Toepassen om de instellingen op te slaan.
3. Datum Tijd
De Datum en Tijd voor de camera instellen
Procedure
1.
Selecteer 3. Datum Tijd in het menu Basisconfiguratie. Het tabblad Datum Tijd
wordt weergegeven.
2.
Selecteer of deselecteer het selectievakje Tijd 24 uur om de 24 uursweergave in
of uit te schakelen.
3.
Selecteer de Opmaak datumweergave.
Selecteer Tijdzone uit het keuzemenu.
4.
5.
Selecteer de instelling Tijd instellen door de keuzerondjes te selecteren, Handmatig
of via NTP.
6.
Als u Handmatig selecteert:
• Selecteer de datum (JJJJ/MM/DD) uit de keuzemenu's.
• Selecteer de tijd (UU:MM:SS) uit de keuzemenu's.
7.
Als u via NTP selecteert:
• Bevestig de naam van de NTP-server in het tekstvakje.
8.
Selecteer Toepassen om de instellingen op te slaan.
Verkorte installatiehandleiding
Illustra Edge Fisheye-camera
4. TCP/IP
De IPv4-netwerkinformatie configureren
OPMERKING:
We raden u aan om het statische IP-adres van de camera te wijzigen wanneer u bent
aangemeld voor de webconfiguratie. Zo vermijdt u problemen wanneer u hetzelfde
IP-adres gebruikt om andere camera's te installeren.
Procedure
1.
Selecteer 4. TCP/IP in het menu Basisconfiguratie. Het tabblad IPv4 wordt
weergegeven.
2.
Selecteer/Deselecteer het selectievakje DHCP inschakelen om DHCP in of uit
te schakelen. Als DHCP is uitgeschakeld, kunnen handmatige instellingen worden
ingevoerd.
3.
Indien DHCP inschakelen is uitgeschakeld:
• Voer het IPv4-adres in het tekstvak IPv4-adres in.
• Voer het netwerkmasker in het tekstvakje Netwerkmasker in.
• Voer het gateway-IP-adres in het tekstvakje Gateway in.
• Voer de primaire DNS-server in het tekstvakje Primaire DNS-server in.
• Voer de secundaire DNS-server in het tekstvakje Secundaire DNS-server in.
Selecteer Toepassen om de instellingen op te slaan.
4.
De IPv6-netwerkinformatie configureren
Procedure
1.
Selecteer 4. TCP/IP in het menu Basisconfiguratie.
2.
Selecteer het tabblad IPv6. Het tabblad IPv6 wordt weergegeven.
3.
Selecteer/Deselecteer het selectievakje IPv6 inschakelen om IPv6 op de camera in
of uit te schakelen.
4.
Als IPv6 is ingeschakeld, wordt u geprompt om de camera opnieuw op te starten.
Na het opnieuw opstarten, aanmelden en weergeven van het tabblad IPv6, worden
de IPv6 Link Local en het DHCP-adres weergegeven als ze beschikbaar zijn.
5. Streams
Videostreams configureren
Procedure
1.
Selecteer 5. Streams in het menu Basisconfiguratie. Het tabblad Stream 1 wordt
weergegeven.
2.
Selecteer ofwel het tabblad Stream 1, Stream 2, Stream 3, Stream 4 of Stream 5 om
de instellingen te configureren.
3.
Selecteer in het keuzemenu de gewenste Afbeeldingsbron: Fisheye, Plafond- of
Muurpanorama of actief beeld 1, 2, 3, 4 of 5.
Selecteer de gewenste Codec door de keuzerondjes te selecteren: H264 of MJPEG.
4.
5.
Selecteer in het keuzemenu de gewenste Resolutie:
6.
Gebruik de schuifbalk om de Framesnelheid (ips) te selecteren.
7.
Als MJPEG in stap 4 werd geselecteerd, wordt MJPEG-kwaliteit ingeschakeld.
Gebruik de schuifbalk om de MJPEG-kwaliteit te selecteren.
8.
Als H264 in stap 4 werd geselecteerd, wordt Snelheidscontrole ingeschakeld.
Selecteer de gewenste Snelheidscontrole door de keuzerondjes te selecteren:
VBR of CBR.
9.
Als VBR werd geselecteerd, wordt VBR-kwaliteit ingeschakeld. Selecteer de
gewenste VBR-kwaliteit in het keuzemenu.
10. Als CBR werd geselecteerd, wordt CBR-bitrate ingeschakeld. Gebruik de schuifbalk
om de CBR-bitrate te selecteren.
Aanvullende configuratieopties
Focus handmatig aanpassen
Focus moet alleen aangepast worden als dat nodig is
Procedure
1.
Gebruik de pagina Liveweergave om de output van de camera te bekijken.
2.
Draai het focuswieltje LANGZAAM (met behulp van het bijgeleverde hulpmiddel)
45graden naar links of rechts om de focus zo nodig bij te stellen.
