Relaismodule CP24
Toepassingsgebieden
De relaismodule CP24 heeft 4 relais-
uitgangen.
Deze uitgangen kunnen
rechtstreeks de verschillende lastkringen
schakelen. In de meeste gevallen zijn het de
lichtkringen die geschakeld worden.
Daarnaast kunnen ook stopcontacten, venti-
latoren, verwarming, motoren van zonne-
wering, rolluiken e.a. met de relais-uitgangen
van de CP24 geschakeld worden.
Contactbelasting
De gebruikte relais in de CP24 zijn van een
hoog-waardige kwaliteit. Het zijn relais die
praktisch alle mogelijke certificaten bezitten.
Een kwalitatieve contactbezetting en
mechanische opbouw verzekeren een veilige
werking van het relais. De scheiding tussen
de primaire en secundaire zijde (afstand
spoel/contacten) is zeer groot en komt
overeen met een isolatie van 5 kV. De afstand
tussen de contacten ligt tussen de 0,3 en 0,4
mm. In vergelijking tot een schakelaar of een
contactor is dit weinig. Bij een ohmse
belasting is het ontstaan van een vonk tussen
beide contacten weinig en wordt geannuleerd
bij de nuldoorgang van het lichtnet. Bij een
inductieve belasting wordt bij het openen van
het relaiscontact de vonk onderhouden door
de energie die nog aanwezig is in de
afgeschakelde last. Het probleem is niet de
stroom die doorheen de contacten vloeit,
maar het vonkeffect dat ontstaat bij het
openen van de contacten. Bij normale ohmse
last (AC1 lasttype) mag het relais 13A
afschakelen. Bij een inductieve last (AC3
j
lasttype cos
0,5) mag het relais 5A
afschakelen. Buiten deze waarden moet de
last geschakeld worden via een contactor en
dan nog bij voorkeur van het type geruisloos.
Reden hiervoor is dat dit type geen
tegenspanning terugstuurt naar het contact.
Het gebruik van een klassieke contactor
vereist een dempingsketen parallel op de
spoel. Storingen tot 4,5 kV hebben geen
invloed op de werking van de CP24. Bij
capacitieve belasting kunnen de contacten
inkleven door de hoge startstroom, bv.
Electronische voorschakelapparatuur van
PL-verlichting.
CONCEPT
2000
R R

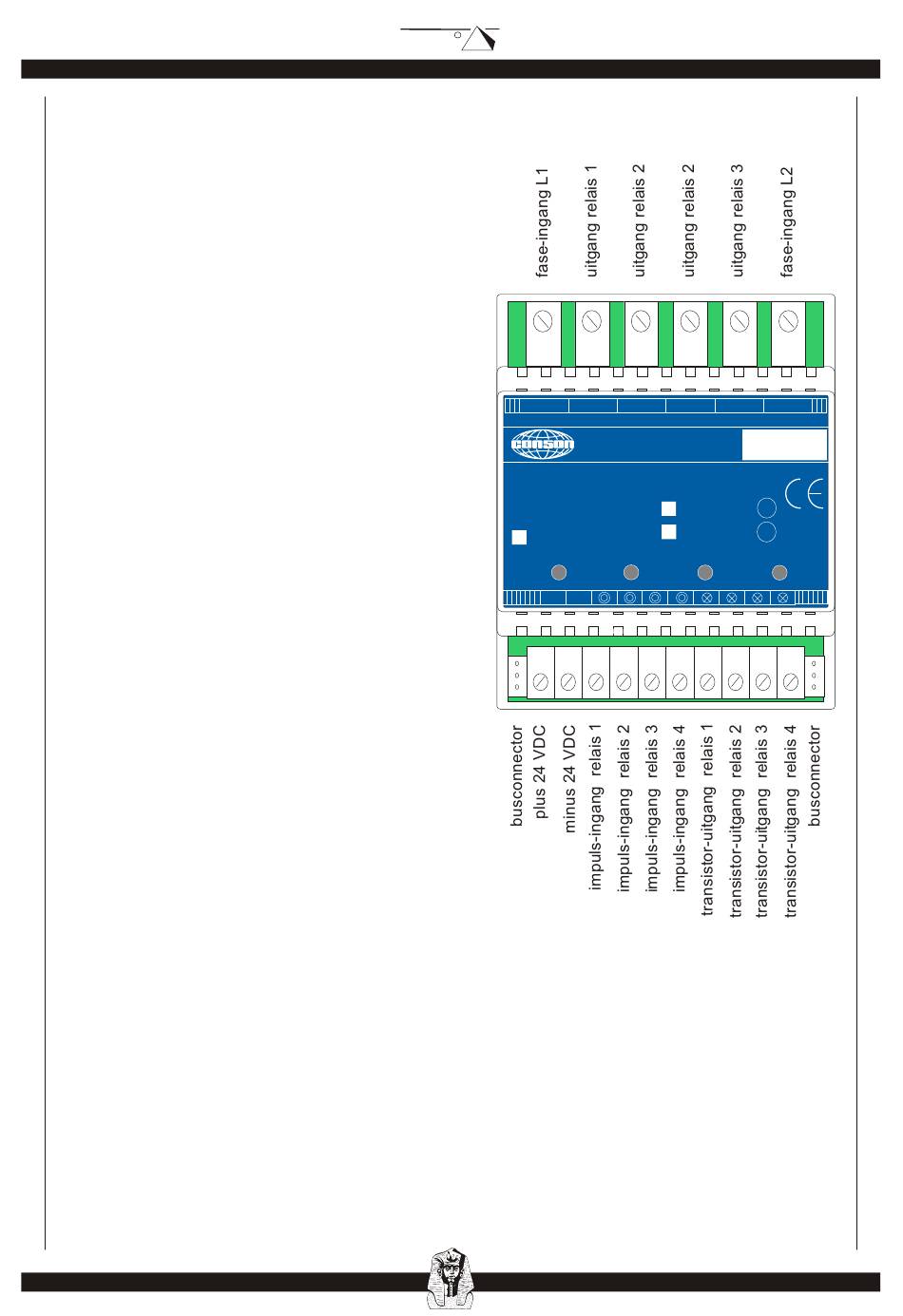

Aansluitklemmen
2
L1
ELECTRONIC RELAY
4 RELAY OUTPUT, µ
13 A 230 V ~ 50 Hz
SPECIAL INPUT
ON 1
+
B C D E F G H I K L
4
6
8 10 12
L1.1
L1.2
L2.3
L2.4
Concept 2000
TYPE CP 24
RELAY 1+2
RELAY 3+4
ON 2
ON 3
_
L2
Modul nr.
M
M
ON 4
