K l i n k k o p p e n

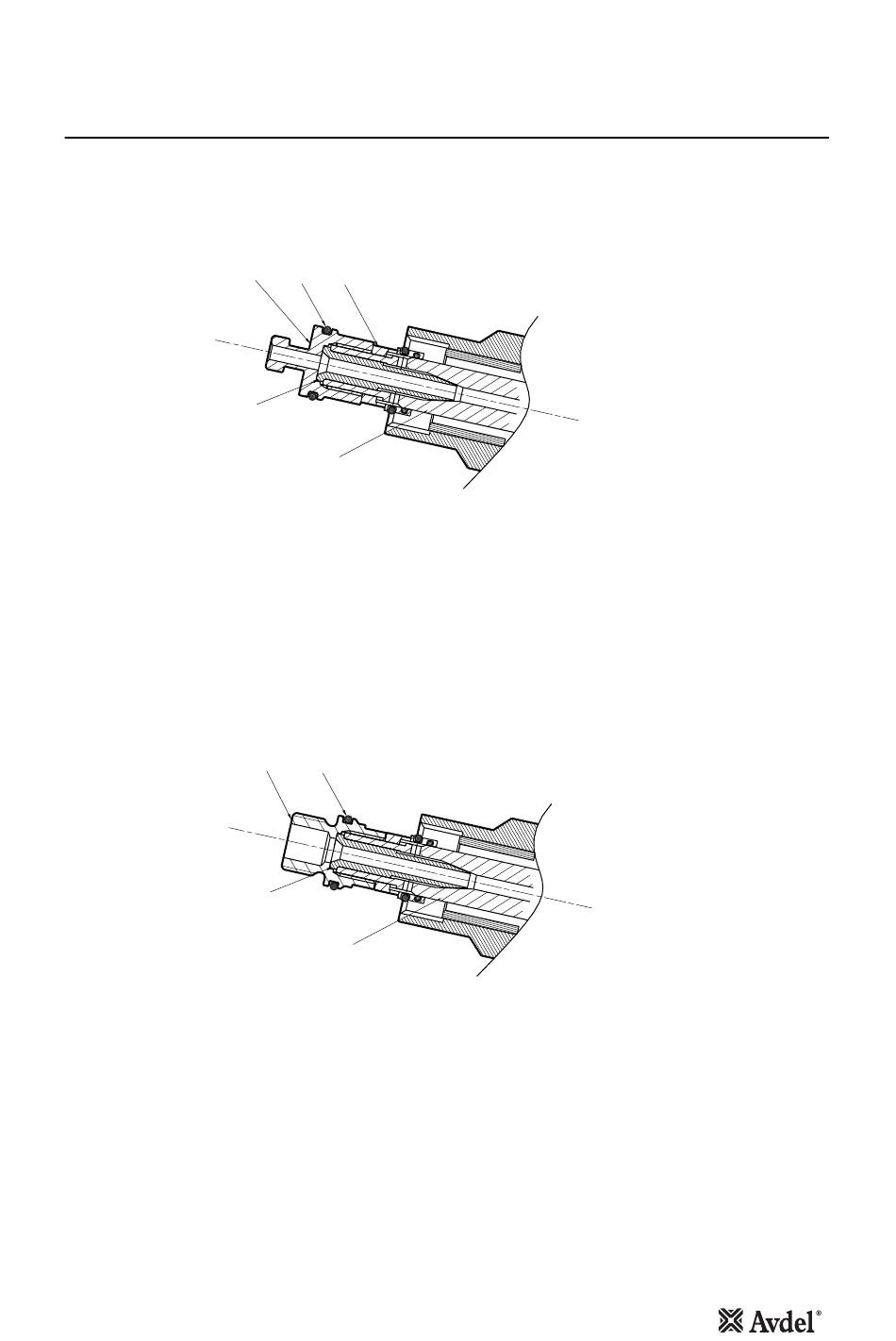

Ty p e 2 n e u s s t u k k e n o f e e n v e r l e n g d n e u s s t u k m o n t e r e n
Om type 2 neusstukken of een verlengd neusstuk te monteren, moet T-adapter 1 worden vervangen door bekspreiderhouder 9*.
•
Draai borgmoer 3 los met een 16 mm moersleutel.
•
Schroef T-adapter 1 los en verwijder hem samen met O-ring 2.
43
•
Monteer bekspreiderhouder 9* samen met de O-ring 10* (wordt geleverd met klinkkoppen type 2).
•
De bekspreiderhouder 9* moet op kopzuiger 27 worden vastgezet en vacuümbuis 43 insluiten.
Zet ten slotte borgmoer 3 vast tegen bekspreiderhouder 9*.
Onderdelen 9* en 10* verwijzen naar de klinkkopcomponenten in de neusstuktabellen op bladzijde 12.
Voor andere vetgedrukte onderdelen, raadpleeg de tekening van de algemene samenstelling en de onderdelenlijst op bladzijden 24 en
25.
2
1
3
27
9*
10*
43
27
11
