4 Productbeschrijving
4 Productbeschrijving
4.1 Opbouw en werking

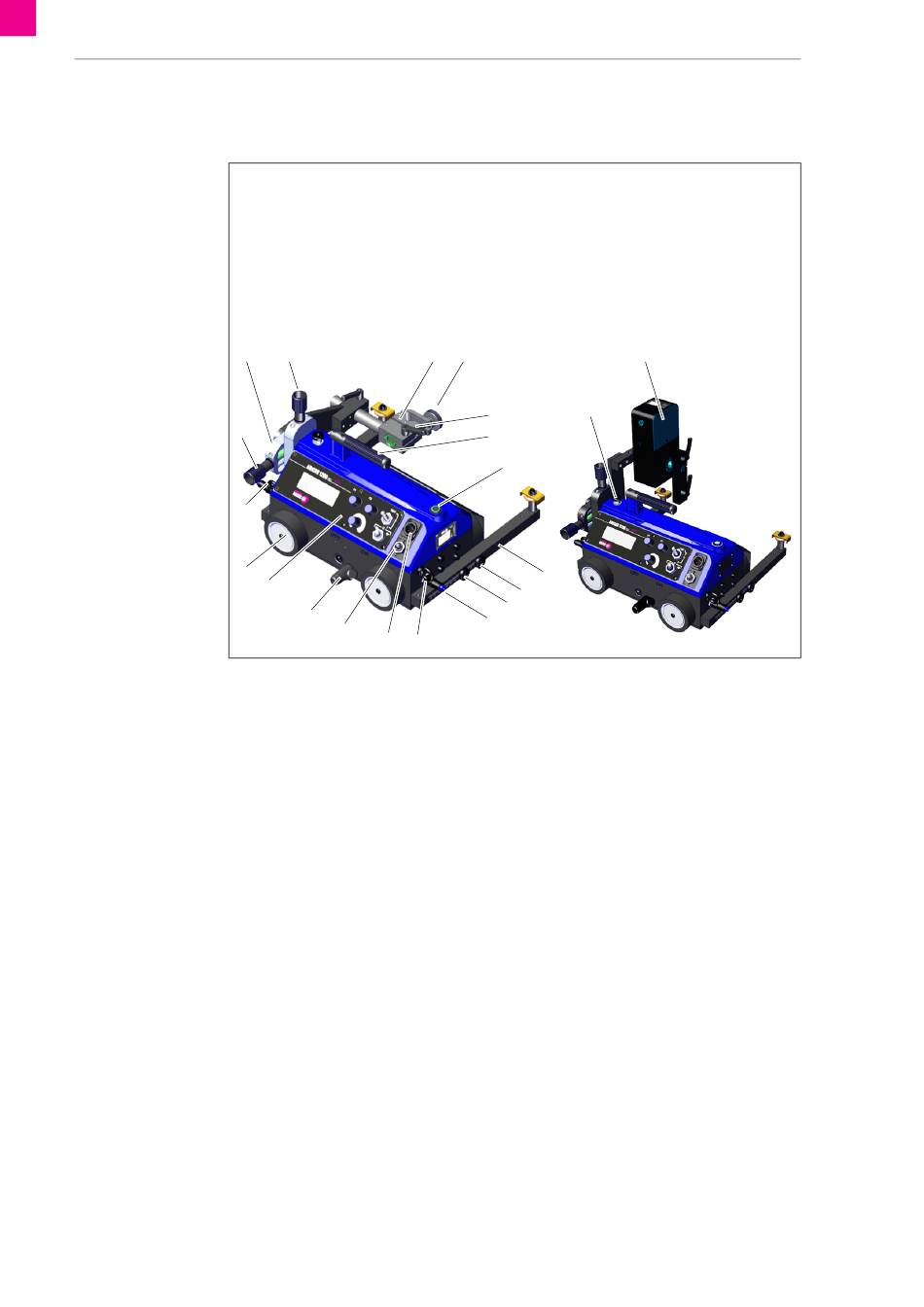

Afb. 2
A Kruisslede
B Stelschroef verticaal
C Lastoortshouder
D Vastzetmechanisme voor toorts
E Vastzethendel voor hellingshoek lastoorts
F Draaggreep
G Aan/uit-schakelaar met led
H 2× geleidingsarm
I 4× gekartelde schroef geleidingsarm
J 2× eindschakelaar
A
Q
J
P
Bij het apparaat gaat het om een draagbare lastractor waaraan een lastoorts kan worden bevestigd om
half-automatisch langsnaadlassen op magnetische oppervlakken mogelijk te maken. Dankzij de in de
behuizing geïntegreerde permanente magneet kunnen er laswerkzaamheden op alle magnetische
oppervlakken worden uitgevoerd, zowel in horizontale als verticale positie. Het apparaat bestaat uit een
behuizing, een aandrijfsysteem met besturing, een kruissleutel, meerdere geleidingsvermogen en een
lastoortshouder. Het apparaat wordt door vier wielen gelijkmatig aangedreven. Dankzij de kruissleutel kan
de lastoortspositie nauwkeurig worden ingesteld, zowel verticaal als horizontaal. Met de verschillende
geleidingsvermogen kunnen verschillende posities ten opzichte van het werkstuk worden bereikt.
Eindschakelaars stoppen het lassen en de rijbeweging van het apparaat zodra een eindschakelaar ergens
tegenaan komt.
Om de lastoorts heen en weer te laten bewegen tijdens het lassen kan het apparaat met een oscillator
(accessoire) worden uitgerust.
NL - 10
Opbouw en werking
B
O
N
M
L
K
K Borgoog
L Aansluiting verbindingskabel spanningsvoorziening/
stroombroncombinatie
M Lasparametertoets omhoog/omlaag (+ / 0 / −)
N Magneethendel
O Bedieningspaneel
P 4× aandrijftandwielen
Q Stelschroef horizontaal
R Aansluitingsbus oscillator
S Oscillator
C
D
R
E
F
G
H
I
I
J
ABICAR 1200 PRO 42V
