INSTALLATIE VAN DE BEDIENINGSKRUK
- Verwijder de 4 x moeren en borgschijfjes van de basis. Breng de bedieningskruk op zijn plaats en bevestig
hem met borgschijfjes en moeren (steeksleutel 17 mm).
- Steek de elektriciteitskabel in de beschermbuis van de bedieningskruk en sluit hem aan op de ON/OFF
schakelaar.
- Sluit de smoorkabel aan voor elke motor (kruiskop schroevendraaier). Volledig ingedrukt moet de
smoorregeling tegen de leegloopstelschroef liggen. Als de kabellengte bijgesteld moet worden, moet dat
gedaan worden aan de kant van de bedieningskruk (schroevendraaier 3 mm).
- Demonteer de kap van de V-riem (steeksleutel 10 mm). Steek de koppelingskabel door de stelschroef van
de veiligheidsring en door het gat van de spanhefboom. Laat de spanhefboom met de hand de V-riem
enigszins indrukken en draai vervolgens de schroef van de spanhefboom aan (schroevendraaier 3 mm). Let
op dat de V-riem normaal gespannen moet zijn als de dodemanshendel ingeknepen is, en dat de V-riem niet
gespannen moet zijn als het dodemanscontact los is.
Stel indien nodig de riemspanning bij met behulp van de stelschroeven aan beide uiteinden van de kabel.
- Breng de kap van de V-riem weer op zijn plaats.
- Draai de bedieningsknop van de afwerkspanen "tegen de klok in" tot hij niet verder gedraaid kan worden.
Neem de pin van de vork, steek de kabel in de vork en bevestig hem met de pin.
INSTALLATIE VAN DE AFWERKSPANEN
- Breng de afwerkspanen op hun plaats op de bedieningskruk.
- Bevestig de afwerkspanen met de meegeleverde borgveren (2 per afwerkspaan).
TEST
DE GASHENDEL MOET IN STATIONAIR STAAN BIJ HET STARTEN VAN DE MOTOR
- Controleer het oliepeil van de motor.
- Vul de benzinetank.
- Zet de ON/OFF schakelaars in stand "ON" (op de motor en op de bedieningskruk).
- Start de motor (zie de handleiding van de motor) en stel, indien nodig, de smoorkabel en de
koppelingskabel bij voor optimale werking.
- Regel de motor op een toerental van 3000 (zie de handleiding van de motor).
GEREEDSCHAP
- 1x schroevendraaier, breedte 5 mm.
- 1x steeksleutel 10 mm.
- 1x steeksleutel 17 mm.
- 2x steeksleutel 13 mm.
- 1x zeskante sleutel 3 mm.
- 1x zeskante sleutel 5 mm.
- 1x schroevendraaier, breedte 3 mm.
- 1x kruiskop schroevendraaier.
File: 4700369451_DUT_NO.doc
GEBRUIKSAANWIJZING – BG39

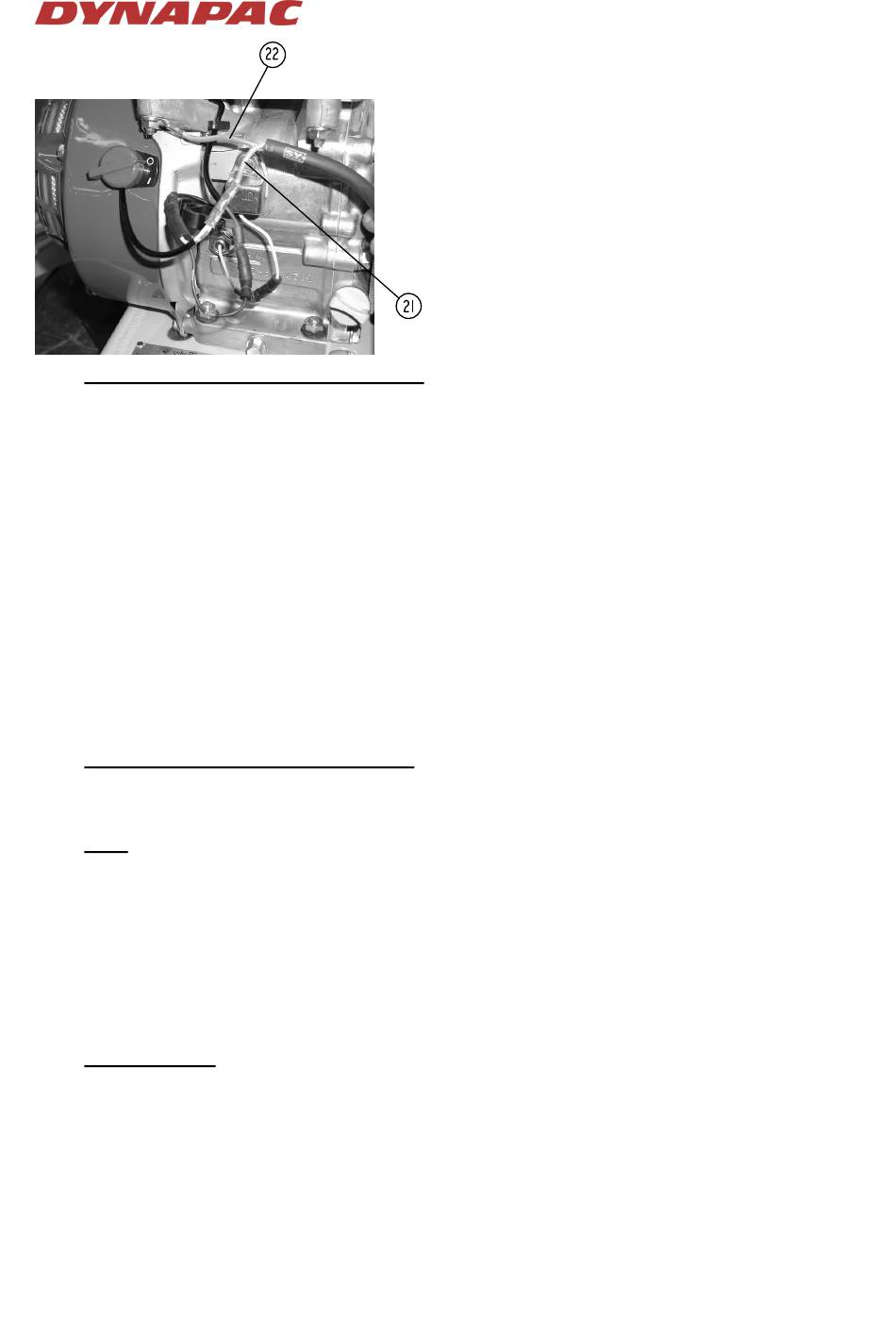

- Sluit de kabel 21 aan op de "stop motor" kabel en
sluit de kabel 22 aan op het motorhuis.
Page 9 / 35
