6.2 Installatie
Pos : 6.19 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Installation & Inbetri ebnahme/1.1.1 Bel üftung am Einsatzort @ 59\mod_1203072994994_1.doc @ 1034256
6.2.1 Ventilatie op de plaats van toepassing
Pos : 6.20 /KN 2006-SM /nL---------- Abschnitts ende ---------- @ 8\mod_1141997892953_0.doc @ 75471
Pos : 6.21 /KN 2006-Pr ojekte/Herforder Elektromotoren-Wer ke/Installation & Inbetri ebnahme/ATEX/1.1.1 Baufor men nach DIN EN 60034- 7 ATEX @ 60\mod_1203513321369_1.doc @ 1040516

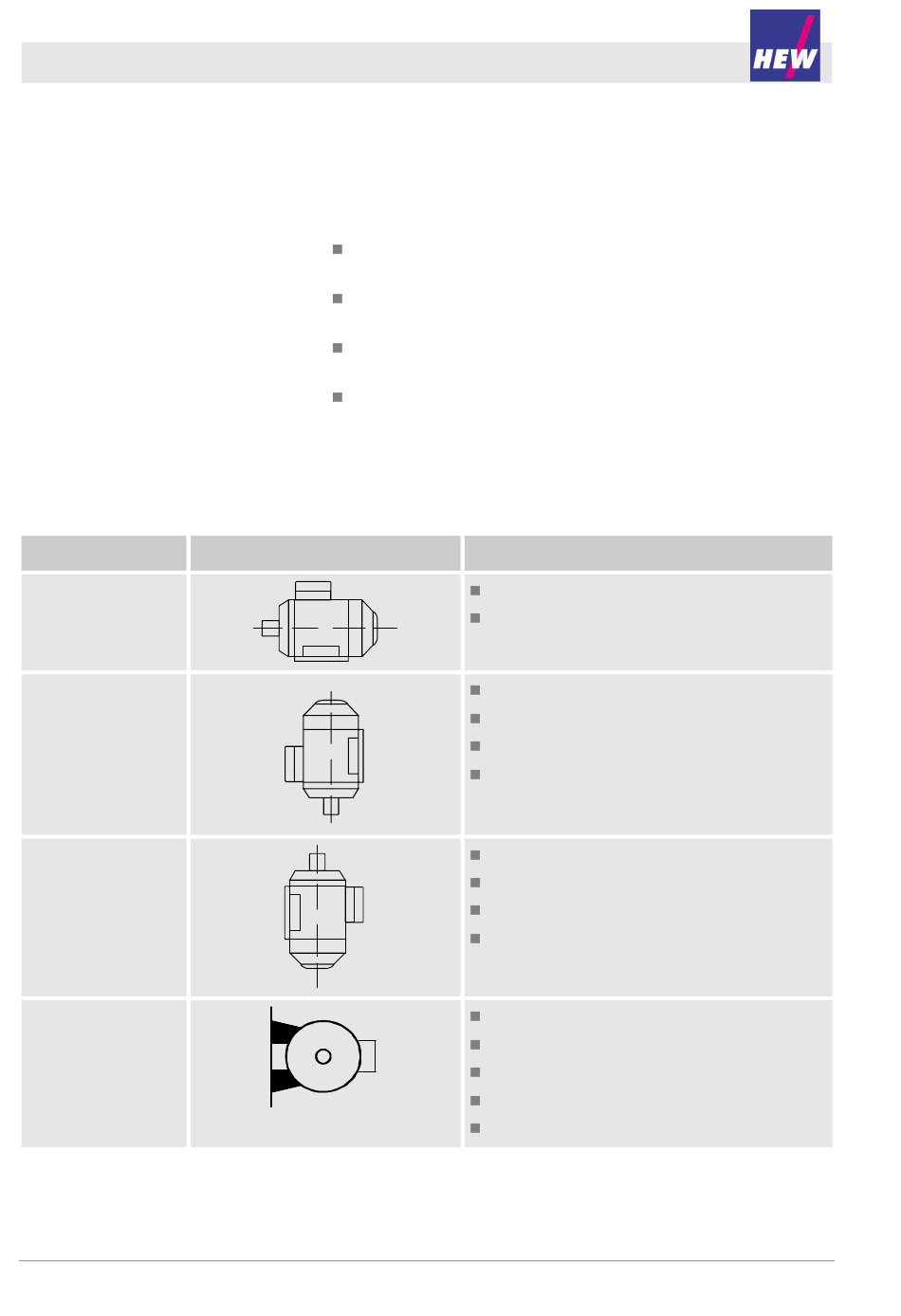

6.2.2 Constructies volgens DIN EN 60034-7
Constructie
IM B3
IM 1001
IM V5
IM 1011
IM V6
IM 1031
IM B6
IM 1051
34
De ventilatie van de motor mag niet worden gehinderd.
Let daarom op de volgende punten:
Houd voldoende afstand tussen de motorventilator en de muren
of andere hindernissen.
De afstand tot de hindernissen moet minstens d/4 (d =
diameter van de meter) bedragen.
Zorg ervoor, dat de luchtafvoer niet meteen weer wordt
ingezogen.
Bij sterke vervuiling de luchttoevoer regelmatig reinigen.
Constructie en IM-code (international mounting) van de meest
gebruikte uitvoeringen.
Symbool
Uitleg
2 lagerplaten
met voetjes
2 lagerplaten
met voetjes
Inlegspie onder
Muurbevestiging
2 lagerplaten
met voetjes
Inlegspie boven
Muurbevestiging
2 lagerplaten
met voetjes
Constructie IM B3
Muurbevestiging
Voetjes op aandrijfzijde gezien van links
