GOOI DE VERPAKKINGSSET BOVEN OP DE PEDAALSTANGEN NIET WEG. ALLE COMPONENTEN DIE NODIG
ZIJN OM DE INSTALLATIE TE VOLTOOIEN BEVINDEN ZICH IN DE VERPAKKINGSSET.

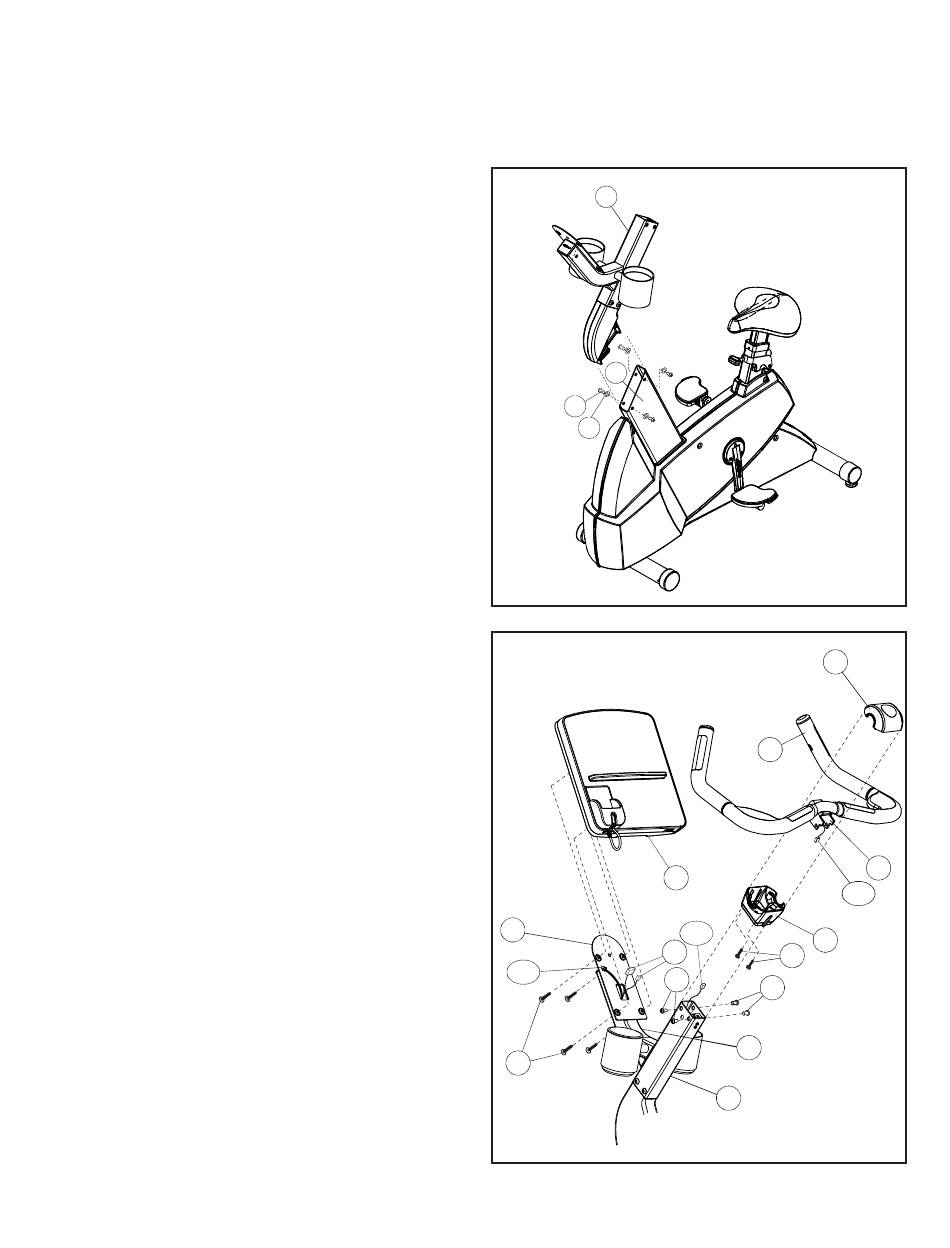

1.
steek de BOvenste BeDieningsPAneeL-steunBuis (A) in de BAsis (B).schuif de vier
inBusBOLkOPMOntAgeBOut (nr. 1) en vier sLuitring (nr. 3). Draai de SCHROEVEN vast tot 15-20 Ft. lb.
(20-27 N m).
2.
Zoek de OnDerste AFDekkAP (nr. 6) op. Plaats de
afdekkap zoals afgebeeld met de inkeping van het
middelste gat omlaag gericht. schuif de OnDerste
AFDekkAP omlaag over de BOvenste
BeDieningsPAneeL-steunBuis (A) totdat hij tegen
het verLengstuk vAn De vOOrste Buis (C) rust.
3.
Plaats het stuur (nr. 11) bij de BOvenste
BeDieings-PAneeL-steunBuis (A) zoals afgebeeld.
4.
sluit de 4-Pens hArtsLAgCOnneCtOr (4P) die van
het midden van het stuur (nr. 11) loopt, aan op de
4-Pens hArtsLAgCOnneCtOr (4P) die van de
BOvenste Be-DieningsPAneeL-steunBuis (A)
loopt.
5.
schuif de stuurMOntAgeFLenZen (D) voorzichtig in
de BOvenste BeDieningsPAneeL-steunBuis (A).
OPMERKING: ZORG DAT U DE HARTSLAGKABEL
NIET KNELT WANNEER U DE STUURFLENZEN (C) IN
DE BOVENSTE BEDIENINGSPANEEL-STEUNBUIS (A)
STEEKT.
6.
Bevestig het stuur (nr. 11) met vier
inBusBOLkOPMOntAgeBOut (nr. 1) op de
BOvenste BeDienings-PAneeL-steunBuis (A).
Draai de SCHROEVEN vast tot 15-20 Ft. lb. (20-27 N
m).
7.
Zoek de BOvenste AFDekkAP (nr. 5) op. schuif de
OnDerste AFDekkAP (nr. 6) omhoog naar het
stuur (nr. 11) toe totdat hij het stuur raakt. Plaats
de BOvenste AFDekkAP over de stuur en breng
hem op één lijn met de OnDerste AFDekkAP.
Bevestig de BOvenste POLAr AFDekkAP aan de
OnDerste AFDekkAP met behulp van vier rOnDe
kruiskOPsChrOeF (nr. 2), zoals afgebeeld.
8.
Plaats het BeDieningsPAneeL (nr. 4) boven de
MOntAgesteun (e) zoals afgebeeld. Bevestig alle
COnneCtOrs (F) die van de BeDieningsPAneeL-
MOntAge-steun lopen aan de overeenkomstige
COnneCtOrs die zich op de achterkant van het
BeDieningsPAneeL bevinden.
9.
Bevestig het BeDieningsPAneeL (nr. 4) met vier
rOnDe kruiskOPsChrOeF (nr. 2) op de
BeDieningsPAneeL-MOntAgesteun (e).
OPMERKING: ZORG ERVOOR DAT DE KABELS NIET
BEKNELD RAKEN WANNEER U HET
BEDIENINGSPANEEL (nr. 4) OP DE
BEDIENINGSPANEEL-MONTAGESTEUN (E)
BEVESTIGT.
Draai de schroef stevig aan.
6
BELANGRIJK!
1
E
CX
2
A
B
3
11
4
4P
F
1
C
A
5
D
4P
6
2
1
