De geometrie van elke rastercel bepaalt de belastingverdeling. Geometrische rastervormen kunnen
●
isotroop of anisotroop zijn. Met deze geometrische optie kunnen ontwerpers verschillende lokale
eigenschappen introduceren voor het uiteindelijke onderdeel.
De puntverdeling bepaalt de grootte van elke rastercel. Hoe groter het celformaat voor een bepaalde
●
geometrie, des te kleiner het aantal cellen in hetzelfde volume wordt, wat resulteert in een grotere afname
van kosten/gewicht, maar ook in lagere mechanische eigenschappen.
Dikkere rasterelementen leiden tot betere mechanische eigenschappen, maar ook tot een kleinere
●
verlaging van kosten en gewicht.
Er wordt geen minimale wanddikte aanbevolen voor ingesloten rasters, aangezien dit niet de belangrijkste
●
bouwkundige elementen zijn. Dikkere wanden bieden hogere mechanische eigenschappen, maar een
kleinere gewichtsafname.
Het kan moeilijk zijn om niet-samengesmolten materiaal van een onderdeel via afvoeropeningen te
●
verwijderen wanneer in een onderdeel een rasterstructuur is opgenomen. HP raadt u daarom aan het
materiaal hierin achter te laten of het raster gedeeltelijk open te houden. Het wordt aangeraden een
minimumafstand van 5 mm tussen rasterelementen aan te houden om zo het materiaal gemakkelijker te
kunnen verwijderen.
Topologieoptimalisatie
Topologieoptimalisatie is een FEM-proces (Finite-Elements-Method) waarmee de beste verdeling van materiaal
op basis van een bepaald optimalisatiedoel en een verzameling beperkingen wordt gevonden. Typische
optimalisatiedoelen zijn het beperken van massa en het maken van specifieke mechanische eigenschappen. Een
vereiste van dit proces is dat de ontwerper een diepgaande kennis heeft van de functie van het onderdeel en
belastingverdeling. Dit proces biedt wel de meest geoptimaliseerde manier om het gewicht en de kosten van het
oorspronkelijke ontwerp te verlagen. Vergeleken met de vorige methodologieën is er wel aanzienlijk meer tijd
nodig om dit type herontwerp toe te passen. Met professionele software kunnen er algoritmen voor
optimalisatie worden toegepast.

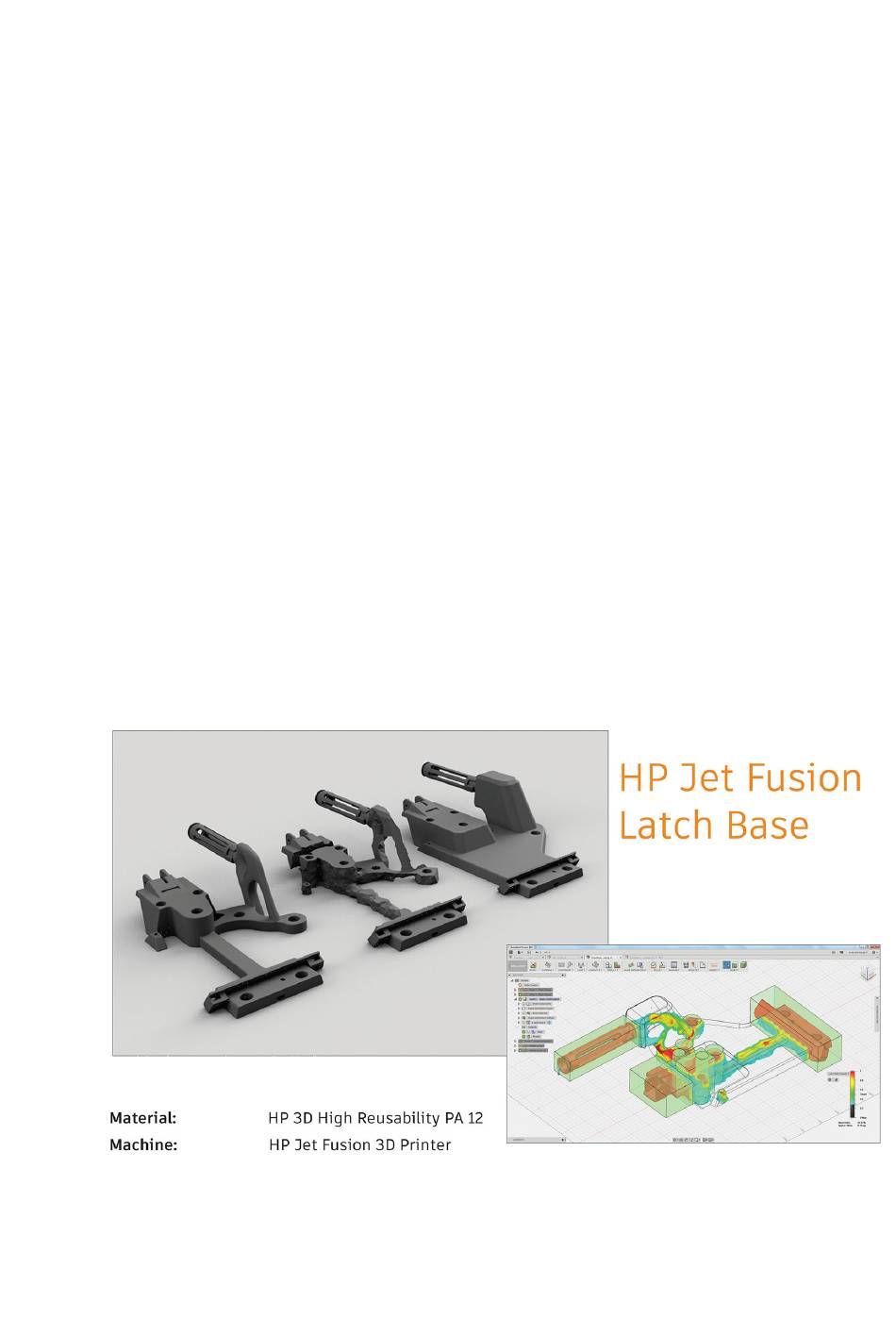

De volgende illustratie biedt een voorbeeld van verschillende topologieoptimalisaties van een industrieel
onderdeel. Een diepgaande kennis van de geometrie- en prestatievereisten van het onderdeel is een vereiste.
