Het verbrandingscompartiment van de Sphere luchtverwarmer is luchtdicht
uitgevoerd en vormt een deel van het verbrandingscircuit. Het toestel mag niet
in werking gesteld worden met een ontbrekend of slecht gemonteerd
voordeksel.
Indien de afvoer van verbrandingsgassen en toevoer van verbrandingslucht via
het dak plaatsvindt dient de speciaal ontworpen en goedgekeurde ijspegelarme
dakdoorvoer gebruikt te worden. Aansluiten op een andere dakdoorvoer is niet
toegestaan i.v.m. de goedkeuring volgens de gasrichtlijn.
Indien de afvoer van verbrandingsgassen en toevoer van verbrandingslucht via
de
gevel
plaatsvindt
geveldoorvoer gebruikt te worden. De rookgasafvoer dient met een minimaal
afschot naar het toestel toe gemonteerd te worden zodat het condenswater
naar het toestel kan terugstromen. Aansluiten op een andere geveldoorvoer is
niet toegestaan i.v.m. de goedkeuring volgens de gasrichtlijn.
Sluit een Sphere toestel nooit aan op een gewone schoorsteen.
4.2.2
Parallelle systemen
Indien lokale normen dit toelaten, kan u gebruik maken van een parallel systeem om de
rookgassen af te voeren. Voor de rookgasafvoer dient u dikwandig aluminium te gebruiken.
Voor de luchttoevoer gebruikt u dunwandig aluminium. Indien lokale normen dit toelaten kan u
ook niet chloorhoudend kunststof gebruiken voor deze leidingen.
Gebruik nooit PVC leidingen als rookgasafvoer of verbrandingsluchttoevoer.
Indien uw kunststof wenst te gebruiken (indien lokale normen dit toelaten) kies
dan voor PP-120 (polypropyleen) of gelijkwaardig tenzij anders voorgeschreven
in de lokale normen.
4.2.3
Concentrische systemen
Bij
een
concentrisch
verbrandingsluchttoevoerkanaal. Indien het rookgasafvoerkanaal zou lekken, komen er dus
nooit rookgassen in uw woning terecht. Om deze reden beveelt Multicalor het gebruik van
concentrische systemen aan. Bovendien wordt de koude verbrandingslucht voorverwarmd en
treedt er minder condensatie op aan de buitenkant van het rookgasafvoersysteem.
4.2.4
Maximale lengte van het rookgasafvoersysteem
De maximale lengte van het rookgasafvoersysteem wordt bepaald door de totale weerstand
van het luchttoevoer– en het rookgasafvoerkanaal. De weerstand is afhankelijk van de totale
lengte rechte pijp en het aantal toegepaste bochten.
Horizontale rookgasafvoerleidingen moeten op afschot (5cm/meter) naar het
toestel toe gemonteerd worden.
Optioneel kan u steeds een extra condensafvoer voorzien bij een horizontale
leiding langer dan 3 meter.
4.2.5

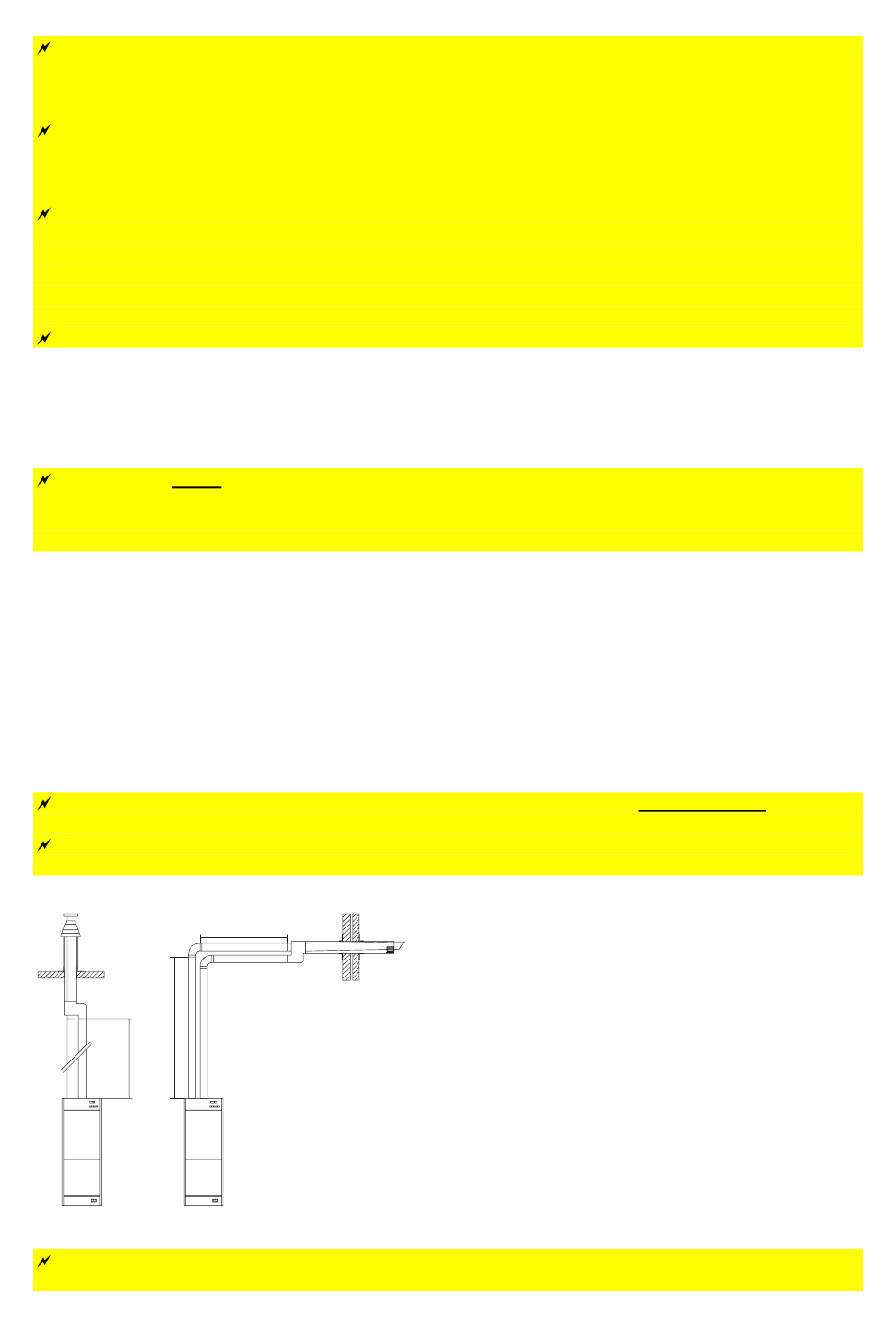

Maximale lengte parallelle systemen
L1
L
Respecteer steeds de maximale lengte L. Indien deze overschreden wordt, zal
het toestel minder vermogen leveren. Ook kunnen er startproblemen optreden.
Installatie en onderhoudsinstructies Sphere (BE–NL)
dient
de
systeem
wordt
L2
L=L1+L2
speciaal
ontworpen
de
rookgasafvoer
De maximale lengte L is verschillend per
type toestel:
Sphere 20 20.00 meter
Sphere 30 20.00 meter
Sphere 40 15.00 meter
Per
toegepaste
(dikwandig
equivalente lengte van:
Bocht 90°
3.00 meter
Bocht 45°
1.50 meter
Per
toegepaste
(dunwandig
equivalente lengte van:
Bocht 90°
1.00 meter
Bocht 45°
0.50 meter
Oktober 2000
en
goedgekeurde
omringd
door
bocht
in
de
aluminium)
geldt
bocht
in
de
aluminium)
geldt
het
afvoer
een
aanvoer
een
14
