Onderhoud
6.9
Het vloeistofgedeelte bedienen
PT4900 Plus
1
2
3
4
5
Gebruik van bedieningsonderdelen die niet van Titan
zijn, kunnen mogelijk leiden tot het verlies van de
waarborg. Vraag naar originele onderdelen gemaakt
door Titan voor het beste rendement. Deze pomp zou
Let op
na ongeveer 100 uur gebruik moeten onderworpen
worden aan routineonderhoud. Het is nodig dit
eerder te doen indien er buitensporige lekken zijn
van de bovenste verpakking of wanneer het vegen
van de pomp in één van beide richtingen sneller
gaat dan de andere. Het gebruik van Titan Piston
Lube (P/N 314-480) is aanbevolen als smeermiddel
voor bovenste verpakkingen. Vervang geen olie,
water of oplosmiddel door een smeermiddel voor
verpakkingen.
Nummers tussen haakjes verwijzen naar
i
de itemnummers in de afbeeldingen in het
vloeistofgedeelte. Als er twee nummers zijn,
staat het eerste nummer voor het itemnummer
voor de PT4900 en het tweede nummer voor het
itemnummer voor de PT6900 / PT8900 / PT12000.

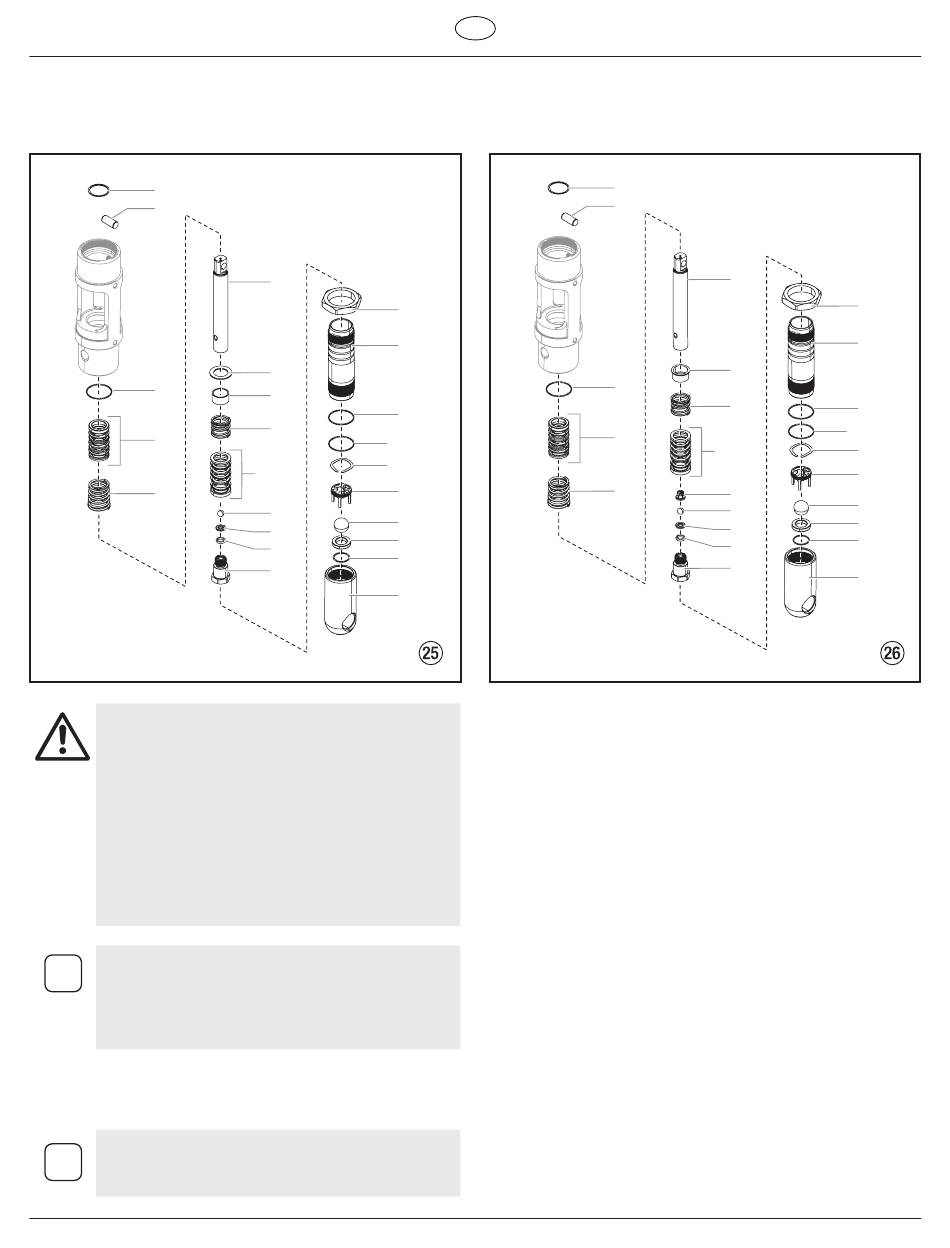

Het vloeistofgedeelte uit elkaar halen
1a. Verwijder het hevelslangsysteem. Maak de voetklepbehuizing
los (20,21) en de pomp cilinder (14) los met een bandsleutel.
Als de pompcilinder (14) niet met een bandsleutel
i
kan worden verwijderd, gebruik dan de sluitmoer
(23, 22) om hem uit het pomphuis te halen.
6
23
14
7
8
15
9
3
21
4
16
10
17
11
18
12
19
13
20
NL
PT6900 Plus / PT8900 Plus / PT12000 Plus
1
2
3
4
5
1b. Draai de sluitmoer (23, 22) op de cilinder los tot hij uit de
schroefdraad van de cilinder komt. Plaats een moersleutel op
de vlakken van de sluitmoer en draai de moersleutel tegen de
wijzers van de klok in om de cilinder los te maken.
2. Schuif de afdichtring (1) omhoog met een kleine
schroevendraaier, duw erna de verbindpen (2) uit.
3. Trek de verplaatsingsstang (6) door de onderste opening van
het motor/pomp blok.
4. Verwijder de O-vormige PTFE ring (3), bovenste
verpakkingsveer (5) en bovenste verpakkingsset (4) uit het
motor/pomp blok.
5. Hou de verplaatsingsstang (6) in een bankschroef aan de
vlakke kanten aan de bovenkant van de verplaatsingsstang
en verwijder de behuizing van de uitgangsklep (13) met
een sleutel terwijl de verplaatsingsstang horizontaal wordt
gehouden met een houten steun, indien nodig. Verwijder
de afdichtring (12), zitting van de uitgangsklep (11), bal
van de uitgangsklep (10), uitgang klepkooi (9, PT6900/
PT8900/PT12000), onderste verpakkingsset (4), onderste
verpakkingsveer (9,8), lager (8, enkel PT4900), en afdichtring
van de veer (7).
6. Breng door gebruik te maken van een extensiestang van
12,7mm vastgemaakt aan een aandrijvingspal van 12,7mm,
het einde van de extensiebar in de vierkante opening van de
kooi van de voetklep (16,17) binnenin de voetklepbehuizing
(20,21). Schroef los en verwijder de kooi van de voetklep
samen met de gekartelde sluitring (21,16) van de
voetklepbehuizing.
7. Verwijder de O-vormige PTFE ring (3), bal van de voetklep
(17,18), zitting van de voetklep (18,19) en o-vormige
ringzitting (19,20) van de voetklepbehuizing (20,21).
8. Verwijder de o-vormige ring (15) van de pompcilinder (14).
22
6
22
14
7
8
15
3
16
4
17
9
18
10
19
11
20
12
13
21
