Onderhoud

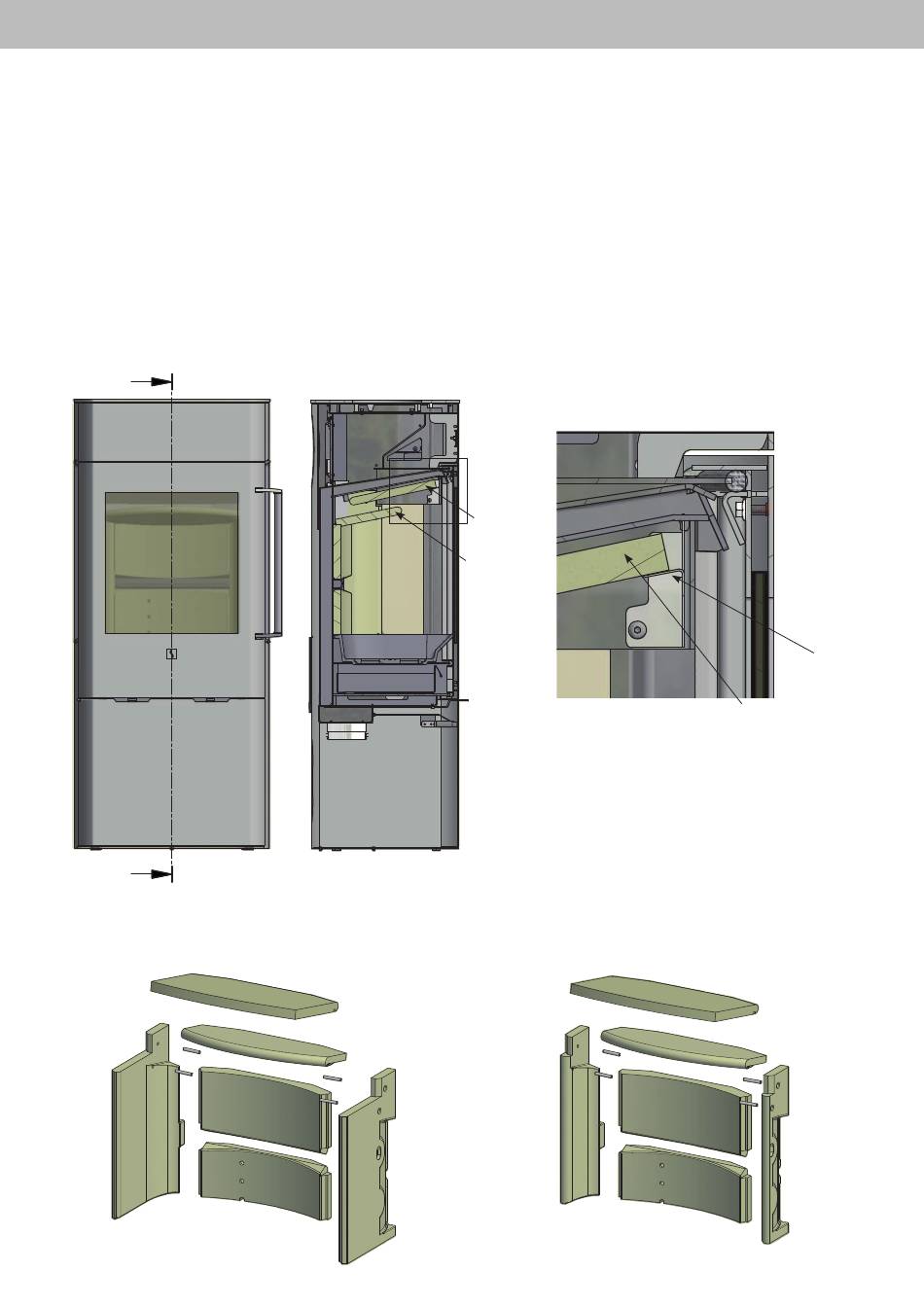

Vlamdwingplaten en bekleding verbrandingskamer
Wees voorzichtig wanneer u de vlamdwingplaten van de kachel verwijdert.
Til de onderste vlamdwingplaat op, verwijder de pennen en haal de vlamdwingplaat eruit.
Til de bovenste vlamdwingplaat aan de achterkant van de verbrandingskamer op. Verwijder de pennen. Trek de plaat los van de houder van de
vlamdwingplaat en verwijder deze.
Til de zijkanten van de bekleding van de verbrandingskamer op, maak deze los van de afdekplaat aan de achterkant en haal deze eruit.
Let op: de zijkanten van de bekleding van de verbrandingskamer dragen de afdekplaat aan de achterkant en deze kan dus omvallen als de zijkanten
worden weggehaald.
Verwijder de afdekplaat aan de achterkant.
