Gebruikershandleiding Pomac CP-AGF pompen
6.3.4.
Montage van de waaier en het mechanical seal
1. Vet de waaiernaaf in met wat Foodgrade vet en monteer de
roterende ring van het mechanical seal, doe dit met een licht
draaiende beweging. Raak het glijvlak niet aan met uw
vingers.
2. Kijk naar de positie van de spie in de motoras en positioneer
de waaier (23) zodanig dat de spiebaangroef in de
waaiernaaf in lijn ligt met de spie.

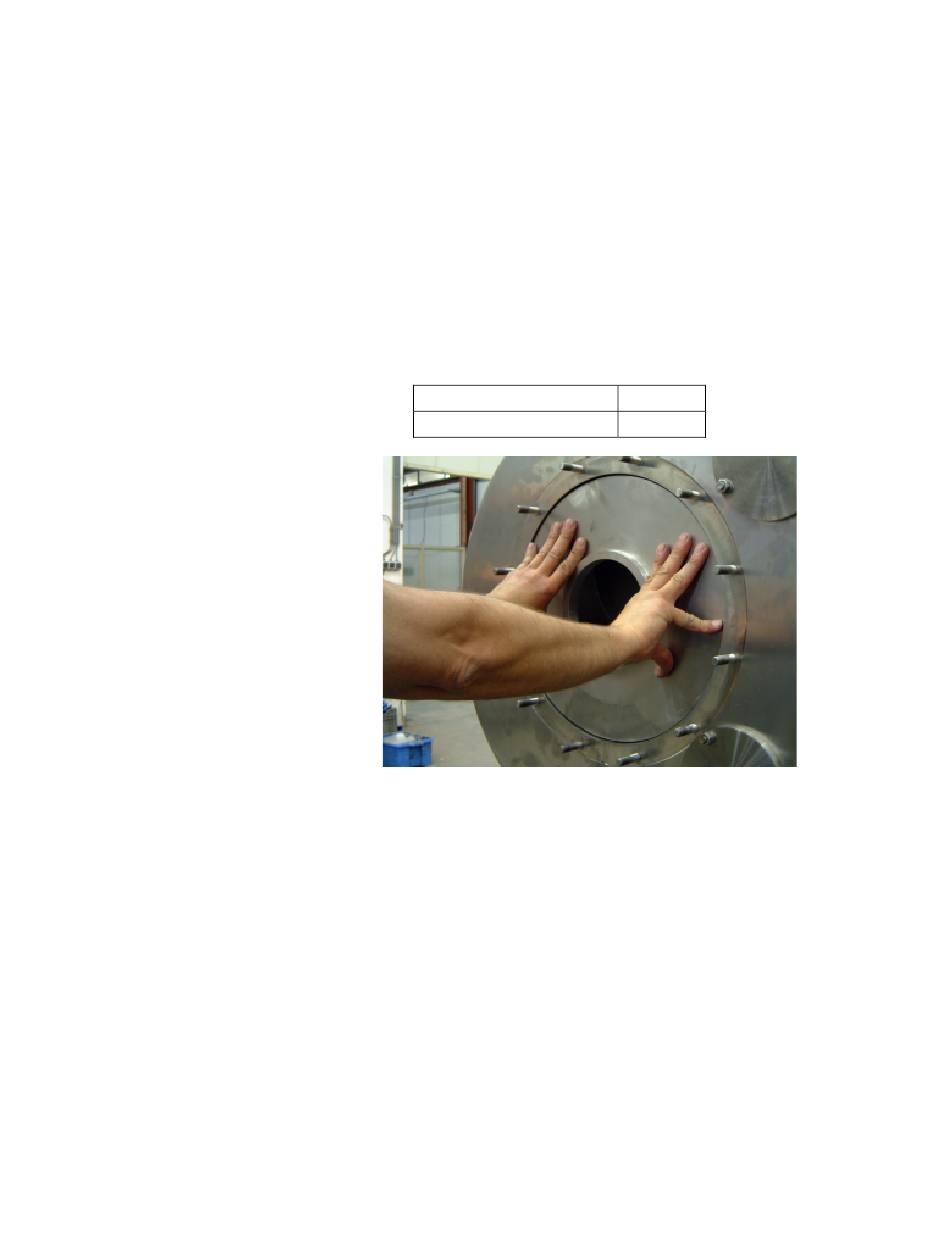

3. Centreer de waaier op de motoras en druk deze naar
achteren totdat de waaiernaaf tegen het motoraseinde ligt.
4. Houd de waaier in deze positie gedrukt en meet de diepte D
tussen de voorzijde van de waaier en het oppervlak van de
voordeksel-pasrand op het pomphuis.
De vereiste shimdikte is 0.5*(D- X), zie onderstaande
tabel voor de waarde van X.
CP AGF 500
CP AGF 750
5. Verwijder de waaier van de motoras en plaats een shim van
de juiste dikte in het asgat van de waaiernaaf.
6. Herhaal stappen 2 en 3.
7. Doe de O-ring (20) om de waaierschroef (16) met behulp
van wat Foodgrade vet en zet de waaier vast met de
waaierschroef.
8. Plaats de O-ring (21) van het voorste pompdeksel.
9. Monteer het voorste pompdeksel (13) en zet het vast met
moeren (35) met onderlegringen (40).
CE/CP-AGF (0908) NL-01
4
2.6
21
