Raccordement du flexible à gaz et de la bonbonne
Le Flameheater est accompagné d'un flexible à gaz et d'un détendeur.
Le flexible à gaz est pourvu aux deux extrémités d'un raccord de serrage à filetage
intérieur.
Raccordez une extrémité du flexible à gaz à la face inférieure du brûleur (derrière la
porte de l'armoire, en haut). Tournez le raccord de serrage vers la gauche (en sens
antihoraire) sur le raccord avec une clé plate 17. Vérifiez que le raccord est bien fixé
(sans jeu).
Raccordez l'autre extrémité du flexible à gaz de la même façon au détendeur.
L'autre face du détendeur est dotée d'un grand raccord de serrage. Vérifiez que cet
écrou est doté d'une rondelle d'étanchéité et raccordez-le (de nouveau en sens
antihoraire) à la bonbonne.

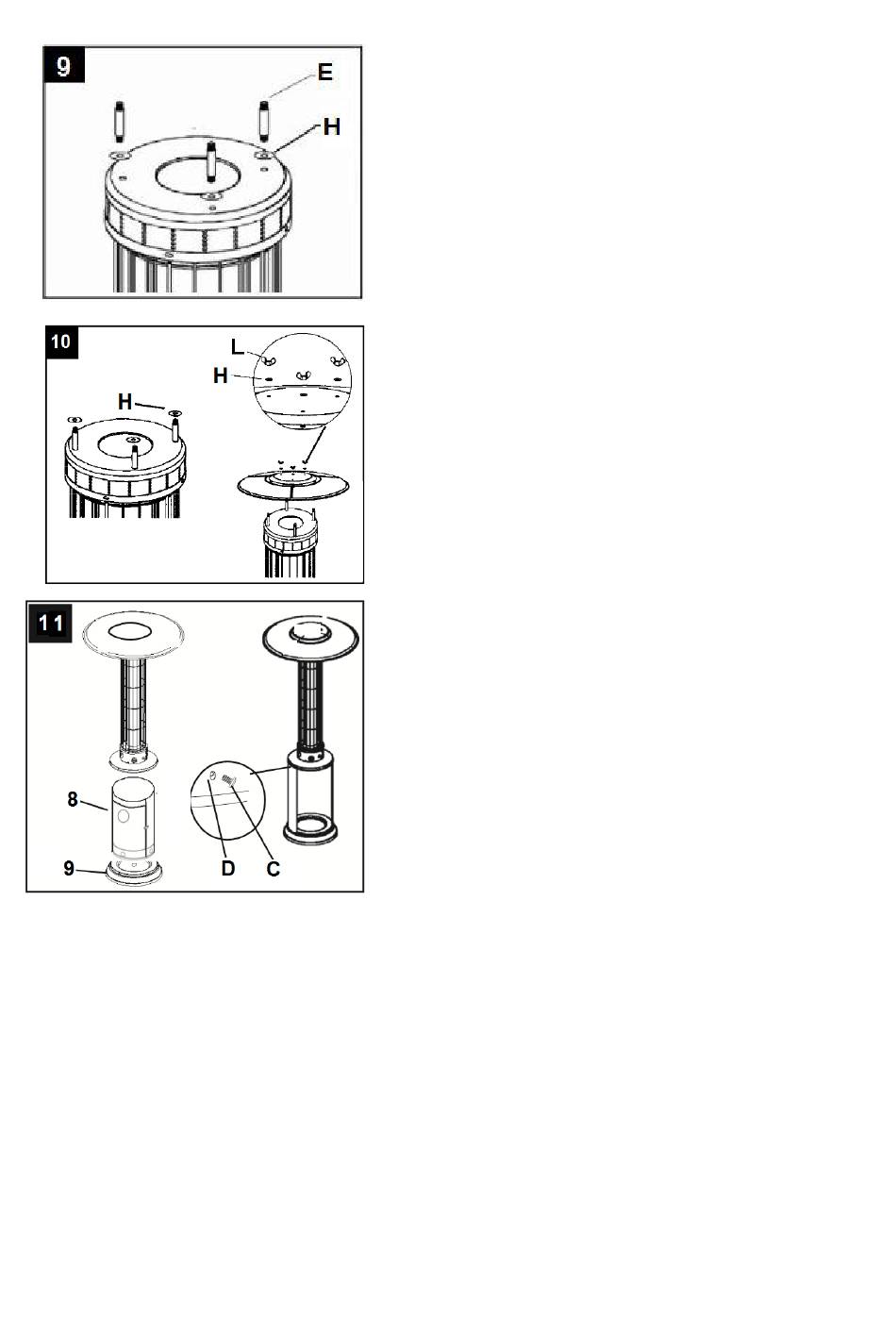

9. Placez 3 rondelles (H) sur les trous
au-dessus
de
insérez-y les 3 butées (E) et serrez-les
fermement.
10. Placez 3 rondelles (H) sur les butées (E)
et placez l'écran réfléchissant par-dessus
(boulons à travers les trous). Placez 3
rondelles (H) sur les extrémités de
boulon
de
vérifiez que tout est bien fermé et serrez
fermement.
11. Fixez l'armoire de la bonbonne (8) sur le
pied (9) avec 4 boulons M5x25 (K) sans
trop serrer. Placez le couvercle de
l'armoire (avec le brûleur et l'écran
réfléchissant) sur l'armoire, les trous
bien alignés. Passez des boulons 4 M5 (C)
dans les doubles trous et placez les 4
écrous à flasque (D) sur les vis sans trop
serrer. Vérifiez que tout est bien fermé et
serrez ensuite fermement.
30
l'écran
pare-flammes,
l'écran
réfléchissant
(L),
