5.5.2
DC-aansluitingen en DC-scheidingsschakelaar

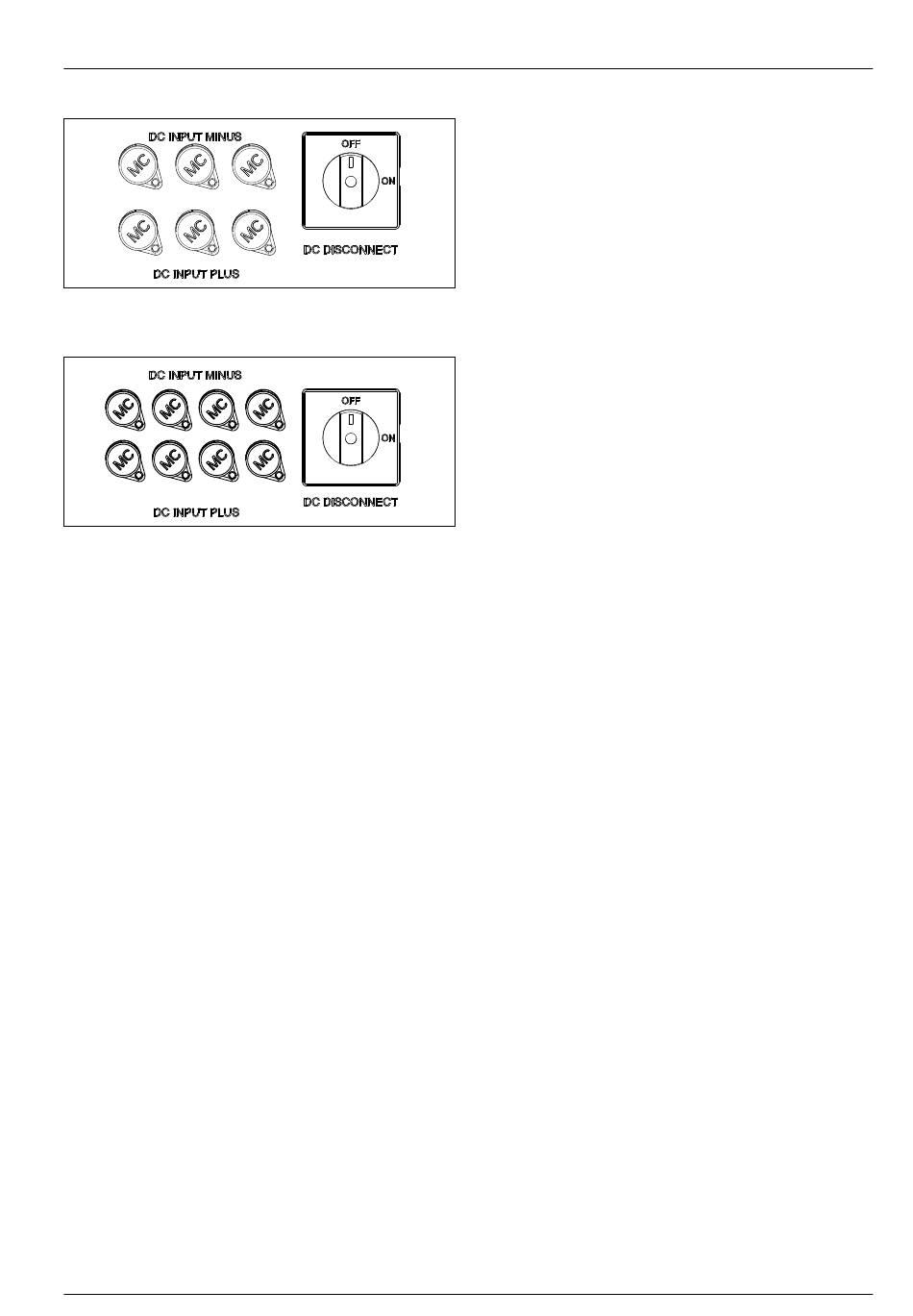

Afb. 5.13:
DC-aansluitingen en DC-scheidingsschakelaar
SOLIVIA 2.0, 2.5, 3.0, 3.3, 3.6 EU G4 TR
Afb. 5.14:
DC-aansluitingen en DC-scheidingsschakelaar
SOLIVIA 5.0 EU G4 TR
De DC-aansluitingen zijn bedoeld voor het verbinden van de
string(s) van PV-modules met de omvormer voor zonne-energie.
Met de geïntegreerde DC-scheidingsschakelaar kan de omvormer
voor zonne-energie worden gescheiden van de DC-spanning van
de PV-modules.
De maximaal toegestane ingangsstroombelasting van elke afzon-
derlijke DC-aansluiting bedraagt 29 A.
Type aansluiting: Multi-Contact MC4-stekker, paar bestaande uit
stekker (DC+) en bus (DC–);
3 paar bij SOLIVIA 2.0, 2.5, 3.0, 3.3, 3.6 EU G4 TR;
4 paar bij SOLIVIA 5.0 EU G4 TR.
5.5.3
AC-aansluiting
Met behulp van de AC-aansluiting kan de omvormer voor zon-
ne-energie worden aangesloten op het net.
De verbinding wordt gemaakt met een kabel met 3 aders (L, N,
PE).
Type aansluiting: Wieland RST25i3s, stekker inbegrepen in de
leveringsomvang
Gebruiks- en installatiehandboek voor SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR
5.5.4
RS485-interface (EIA485)
De omvormer voor zonne-energie beschikt over twee RS485-in-
terfaces, waarop een PC of een monitoringsysteem kan worden
aangesloten.
De RS485-interfaces zijn intern 1:1 bedraad. Daarom kunnen beide
RS485-interfaces als ingang of uitgang worden gebruikt.
Wanneer er meer omvormers voor zonne-energie met elkaar wor-
den verbonden, moet elke omvormer een eenduidige ID (identifica-
tienummer) hebben. Monitoringsystemen hebben de ID's nodig om
de verschillende omvormers van een PV-installatie te herkennen.
Op de laatste omvormer moet een RS485-afsluitweerstand worden
aangesloten, deze kan bij Delta worden besteld (zie
nummers", p.
81).
De ID wordt tijdens de inbedrijfstelling ingesteld (zie
stelling", p.
33) en kan tijdens het bedrijf op elk moment (zie
"10.6 RS485 (EIA485)-instellingen", p.
Type aansluiting:
2 x RJ45
5.5.5
USB-interface
De USB-interface is bedoeld voor het opslaan en laden van gege-
vens en rapporten.
Ondersteunde functies:
●
Firmware update
●
Instellingen opslaan en laden
●
Vervanggegevens opslaan
●
Rapporten maken
●
Service
Zie voor een gedetailleerde beschrijving van de functies
"11 Opslaan en laden van gegevens en instellingen", p. 62.
Type aansluiting:
USB A
5. Productbeschrijving
"16.1 Bestel-
"8 Inbedrijf-
53) worden gewijzigd.
19
