8.2 Detail van een meetkanaal weergeven
5

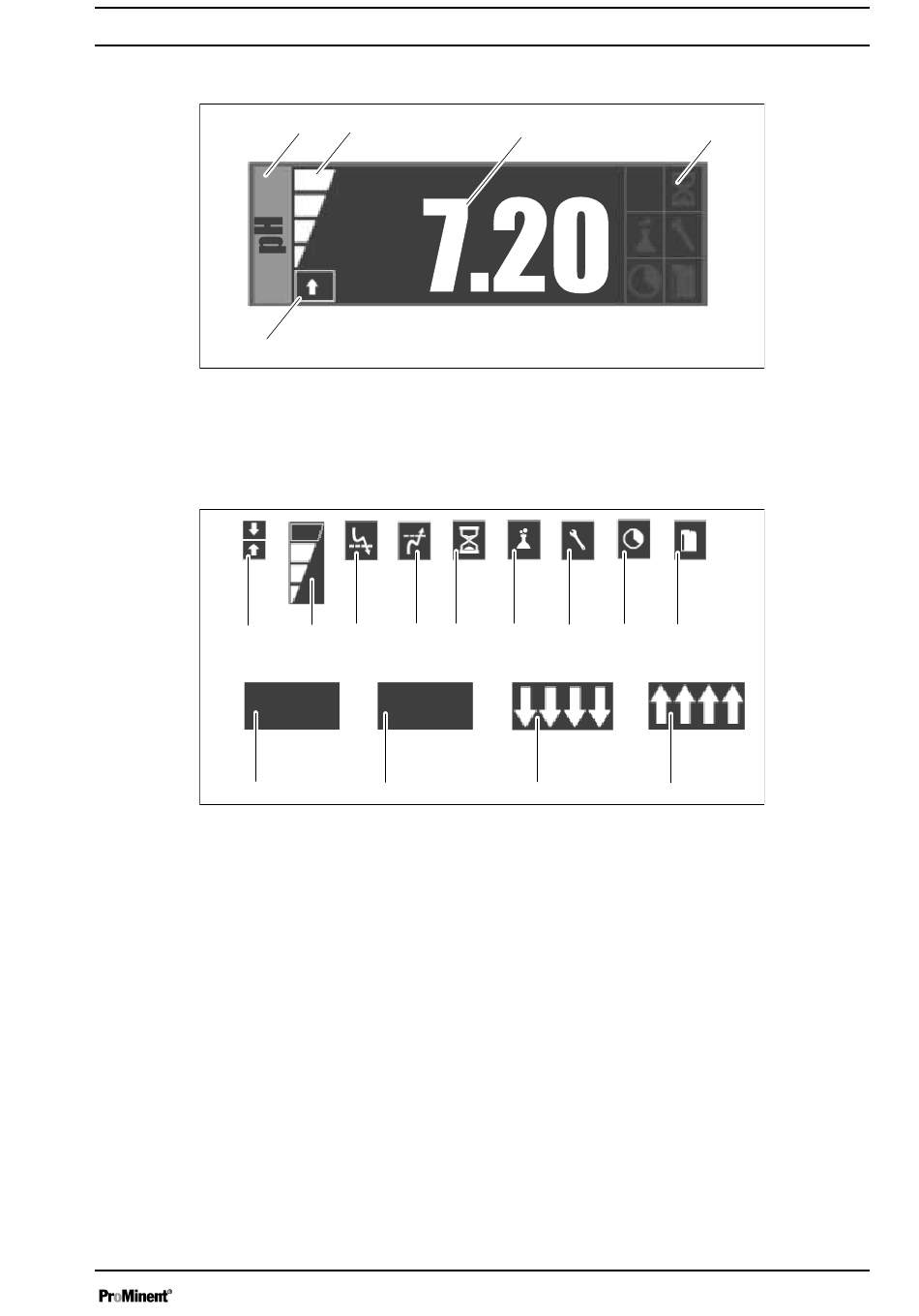

Afb. 22: Detail van een meetkanaal weergeven
1
Naam van het meetkanaal
2
Lopende dosering
3
Actuele meetwaarde
4
Weergave van alarmen
5
Regelrichting
1
13
Afb. 23: Detail van een meetkanaal weergeven
1
Dit symbool toont de richting van de regeling
(verhogen of verlagen) van het meetkanaal.
2
Dit symbool toont het percentage van de lopende
dosering van het meetkanaal. Voorbeeld is hier
een dosering van 75%.
3
Dit symbool toont of het lage alarm actief is.
4
Dit symbool toont of het hoge alarm actief is.
5
Dit symbool toont of er sprake is van een polari‐
satie-tijdsvertraging.
6
Dit symbool toont of het overdoseringsalarm
actief is.
1
2
2
3
4
----
7.20
12
Bedienen en bedieningspaneel
3
5
6
7
8
11
7
Dit symbool toont of de sensor moet worden
gekalibreerd of vervangen.
8
Dit symbool toont of het de timer actief is.
9
Dit symbool toont of het alarm "Vloeistofpeil, vat,
laag" actief is.
10 Waarde hoger dan de schaal.
11 Waarde lager dan de schaal.
12 Waarde boven meetbereikgrens.
13 Actuele meetwaarde.
4
A2809
9
10
A2811
