5.4
Schutzschalter installieren
1.
Installieren Sie im Hausstromnetz einen Leitungs-
schutzschalter gemäß der folgenden Tabelle, falls
erforderlich.
Wechselrichter
VPV I 1500/2 230V
VPV I 2000/2 230V
VPV I 2500/2 230V
VPV I 3000/2 230V
VPV I 4000/2 230V
2.
Installieren Sie, falls für den Installationsort vorgeschrie-
ben, einen Fehlerstrom-Schutzschalter Typ A.
3.
Stellen Sie sicher, dass der Zugang zum Netzanschluss
jederzeit gewährleistet ist und nicht verdeckt oder zuge-
stellt wird.
4.
Informieren Sie den Betreiber über die Funktion und die
Bedienung der Schutzschalter.
5.5
Verkabelung und Steckverbinder
vorbereiten
1.
Verwenden Sie ausschließlich geeignete Kabel für die
Verwendung mit den mitgelieferten oder anderen zuge-
lassenen Steckverbindern.
2.
Beachten Sie die produktspezifischen Angaben zum
Gleichstromanschluss und Wechselstromanschluss in
den Technischen Daten (→ Seite 44).
3.
Beachten Sie die Herstellerangaben und Verlegevor-
schriften zur Verkabelung und Steckverbindung.
4.
Vermeiden Sie bei der Montage sowohl Zug- als auch
Druckbelastung auf Steckverbindungen und Verkabe-
lung.
5.
Biegen Sie Kabel an einer Steckverbindung frühestens
4 cm nach dem Leitungsaustritt aus der Steckverbin-
dung oder einem Anschlusskasten.
6.
Führen Sie die Anschlussleitungen der anzuschließen-
den Komponenten an die Produktunterseite.
7.
Kürzen Sie die Anschlussleitungen bedarfsgerecht.
8.
Verwenden Sie bei Aussenwandmontage ausschließ-
lich witterungsbeständige und spritzwassergeschützte
Datenkabel.
9.
Verwenden Sie bei der Aussenwandmontage
ausschließlich witterungsbeständige und spritzwasser-
geschützte Steckverbindungen.
0020273429_00 VPV I Installations- und Wartungsanleitung
Kabel-
Verlust-
Leitungs-
quer-
leistung
schutz-
schnitt
schalter
bei
Wechsel-
Nennleis-
stromlei-
tung und
tung
Kabel-
länge
10 m
2
10 W
1,5 mm
2
6 W
B16
2,5 mm
2
4 W
4,0 mm
2
18 W
1,5 mm
2
11 W
B16
2,5 mm
2
6 W
4,0 mm
2
16 W
2,5 mm
B16
2
11 W
4,0 mm
2
25 W
2,5 mm
B16 oder
B25
2
15 W
4,0 mm
2
35 W
2,5 mm
B25
2
22 W
4,0 mm
10. Schützen Sie bei der Aussenwandmontage ungenutze
Datenanschlüsse immer mit einer Kappe.
5.6
Anschluss Wechselstrom vorbereiten
Wechselstrom Steckverbinder 220 V - 240 V an-
bringen
1.
Verwenden Sie für die Steckverbindung nur den mit-
gelieferten Wechselstromstecker (Wieland) oder einen
anderen vom Hersteller des Produkts zugelassenen
Steckverbinder.
2.
Wenn der mitgelieferte Wechselstromstecker nicht ge-
öffnet vorliegt, dann beachten Sie die Angaben zum
Öffnen des Wechselstromsteckers (→ Seite 40).
3.
Drehen Sie ggf. die Überwurfmutter auf.
4.
Schieben Sie das Gehäuse über das isolierte Wechsel-
stromkabel.
5.
Beschädigen Sie beim Abisolieren der äußeren Umhül-
lung der Leitung nicht die Isolierung der inneren Adern.
6.

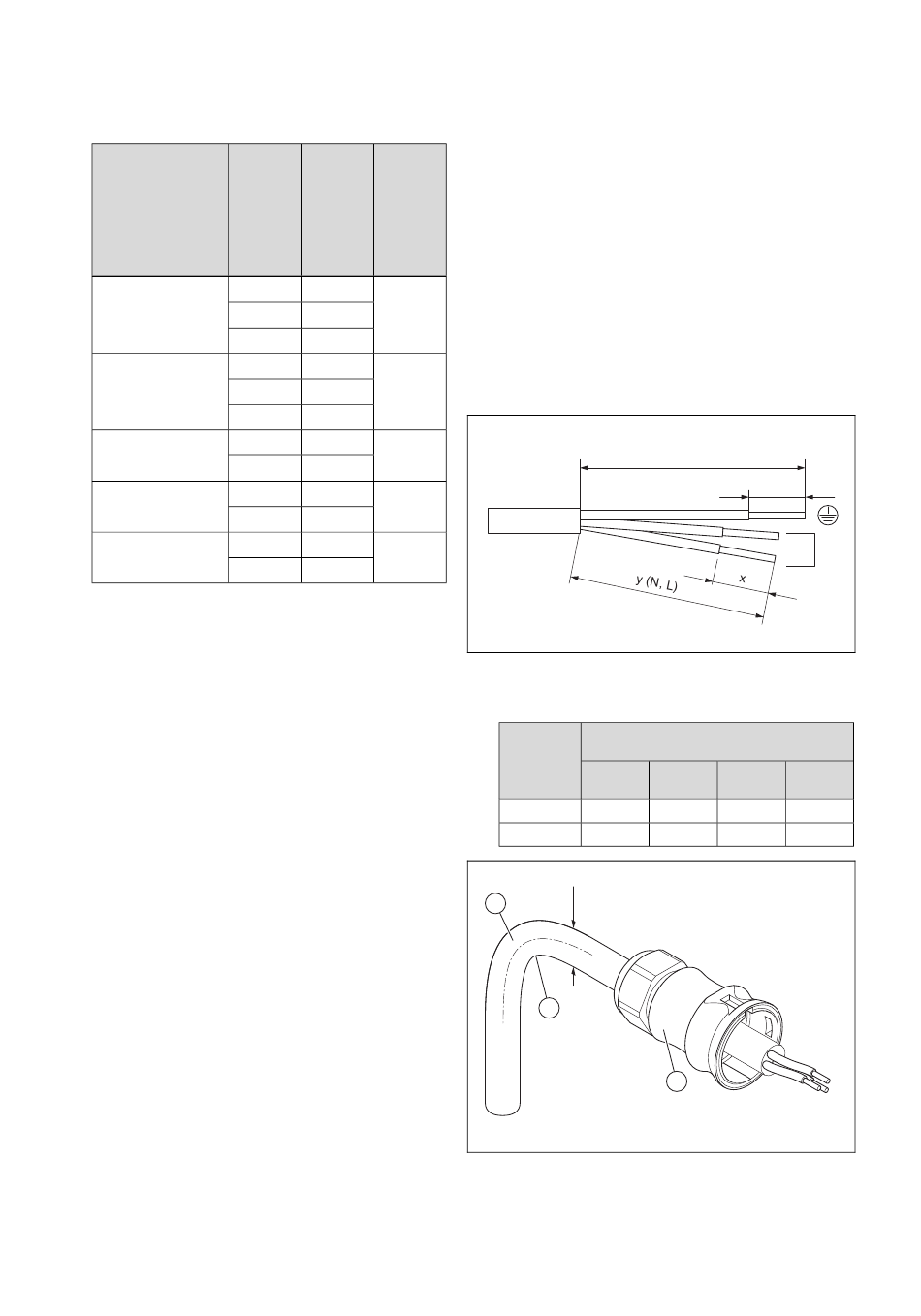

Isolieren Sie die äußere Umhüllung und die inneren
Leiter wie in der Abbildung gezeigt gemäß folgender
Tabelle ab:
Länge der
Abisolie-
rung
10...14
(PE)
y [mm]
30
x [mm]
8
1
D
3
1
Isoliertes Wechsel-
stromkabel
mit Durchmesser D
Installation 5
y (PE)
x
N,L
Zugentlastung ⌀ [mm]
(Leiter)
10...14
13...18
13...18
(N, L)
(PE)
(N, L)
25
55
50
8
8
8
2
2
Steckergehäuse Wech-
selstromstecker
3
Biegeradius
≥ 4 × D
29
