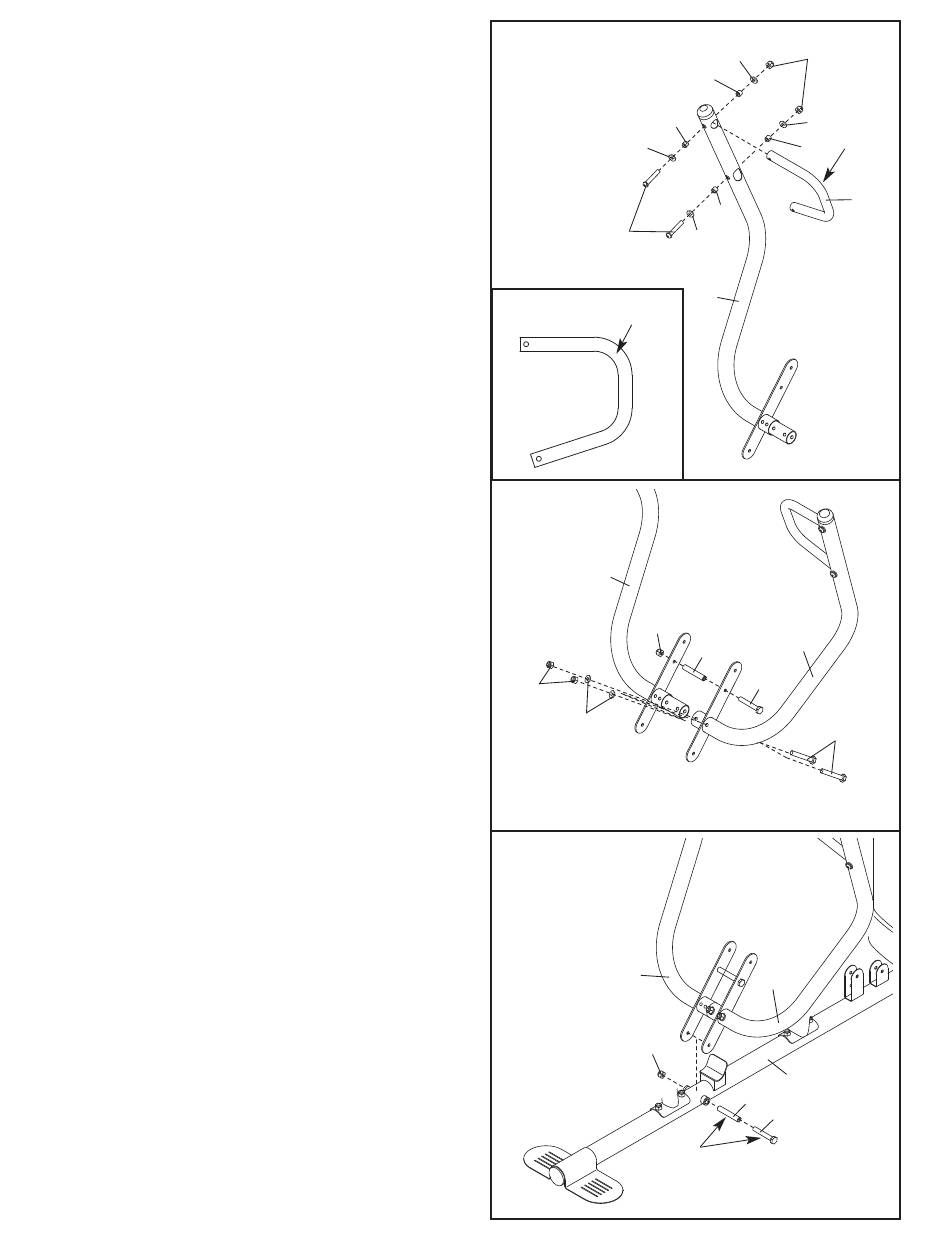

16. Oriënteer een Handvat voor de Drukarm (17) met
de kromming van 90° aan de bovenkant zoals
getoond op de inzet-tekening. Maak het Handvat
van de Drukarm aan de Rechter Drukarm (16)
vast met twee M10 x 65mm Bouten met Ronde
Kop (106), vier M10 Tussenringen (80), vier
11mm Tussenringen (99) en twee M10 Nylon
Klemmoeren (77).
Herhaal deze stap voor de Linker Drukarm
(niet getoond).
17. Maak de Linker Drukarm (15) aan de Rechter
Drukarm (16) vast met een M10 x 110mm Bout
(93), een 89,5mm Tussenring (59) en een M10
Nylon Klemmoer (77).
Maak tot slot de Drukarmen vast met twee M10 x
65mm Bouten (85), twee M10 Tussenringen (80),
en twee M10 Nylon Klemmoeren (77). Draai de
Nylon Klemmoeren nog niet te vast.
18. Smeer vet op een M10 x 110mm Bout (93). Maak
de Linker en Rechter Drukarmen (15, 16) aan de
Basis (1) vast met een Bout, een 89.5mm
Tussenring (59), en een M10 Nylon Klemmoer
(77). Draai de Nylon Klemmoeren niet te vast.
De Drukarmen moet vrij kunnen draaien.
Draai de Nylon Klemmoeren (77) uit stap 17
goed vast.
16
80
106
90° Kromming
17
16
77
80
18
16
77
14
77
80
99
99
80
99
99
80
16
77
15
59
93
15
1
59
93
Vet
90°
Krom-
ming
17
85
