Montage handleiding voor:
DF (Direct Flow) Collectoren

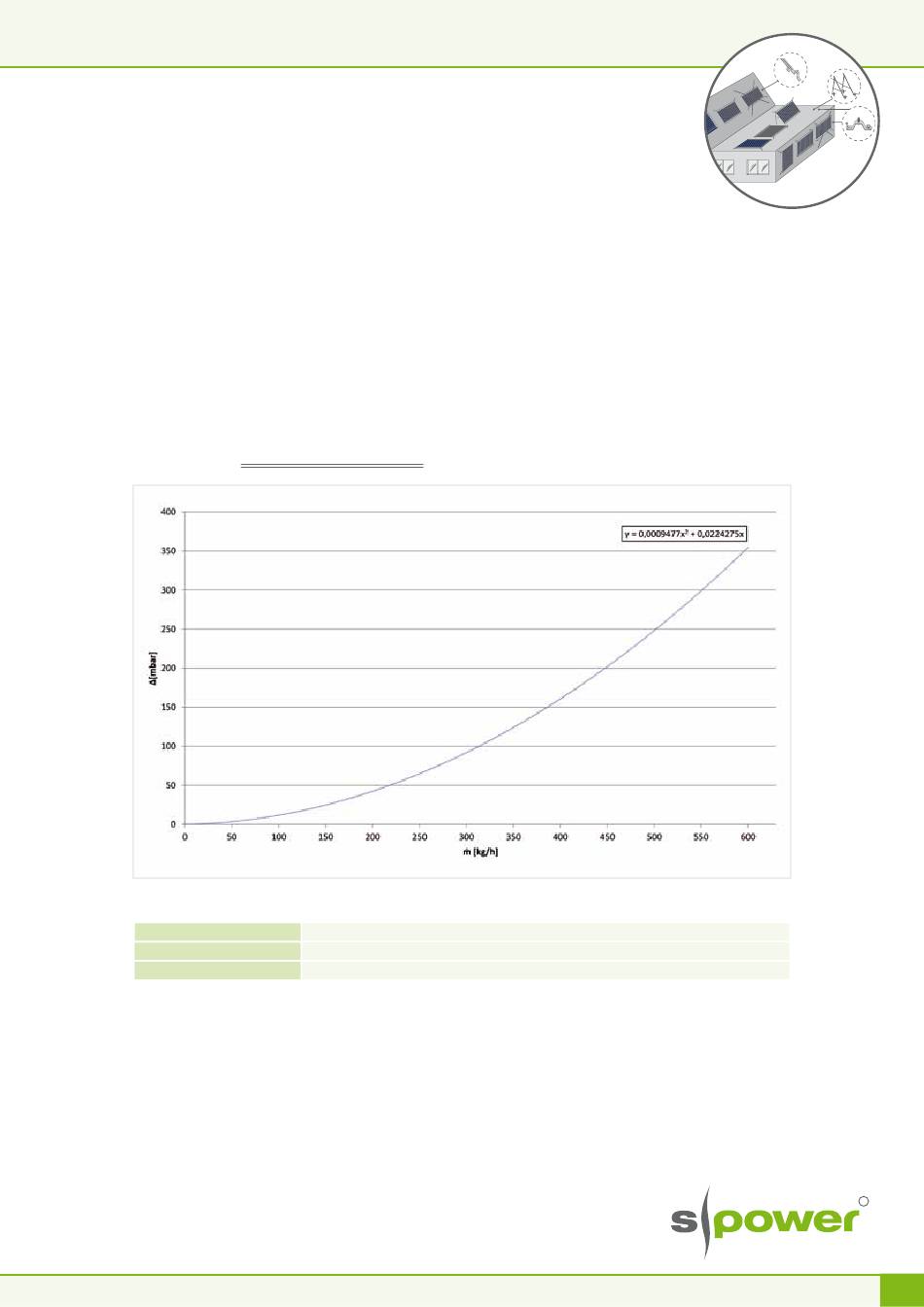

Drukverlies curve DF10
6. De getoonde drukverlies curve verwijst naar een collector met 10 DF vacuümbuizen.
Om het drukverlies van een collectorveld te bepalen moet de drukverlies vermenigvuldigd worden
met het aantal per 10 DF vacuümbuizen.
Voorbeeld: Collectorveld met 60 DF vacuümbuizen in serie:
Solar vloeistof flow 60 DF buizen (zie tabel 4 op pagina 14): x = 4,5 ltr/min = 270 ltr/h
Drukverlies:
7. Expansievat dimensioneren:
Buizenaantal
Voorschakelvat
Expansievat
8. De buffer moet worden gedimensioneerd tussen 50 l en 70 l / m² bruto collectoroppervlakte.
9.
Indien geen S-Power regelaar gebruikt wordt dan goed kijken als het alternatief een vacuümbuizencollector
functie heeft.
10. Zorg voor een volledige en goede isolering van de leidingen.
11. Het collectorveld beschermen tegen blikseminslag volgens gemeentelijke en verzekering
technische voorschriften.
y = 0,0009477*x² + 0,0224275*x
y = 0,0009477 * (270*270) + 0,0224275 * 270
y = 69,08 + 6,05
y = 75,13 mbar/10 DF buizen
y = 75,13 mbar x 6
y = 450,78 mbar/60 DF buizen
20
30
40
5 l
5 l
5 l
18 l
18 l
25 l
50
60
70
80
12 l
12 l
12 l
18 l
35 l
35 l
35 l
50 l
100
120
140
18 l
18 l
18 l
50 l
80 l
80 l
Entwicklungs- & Vertriebs GmbH
