Over deze taak

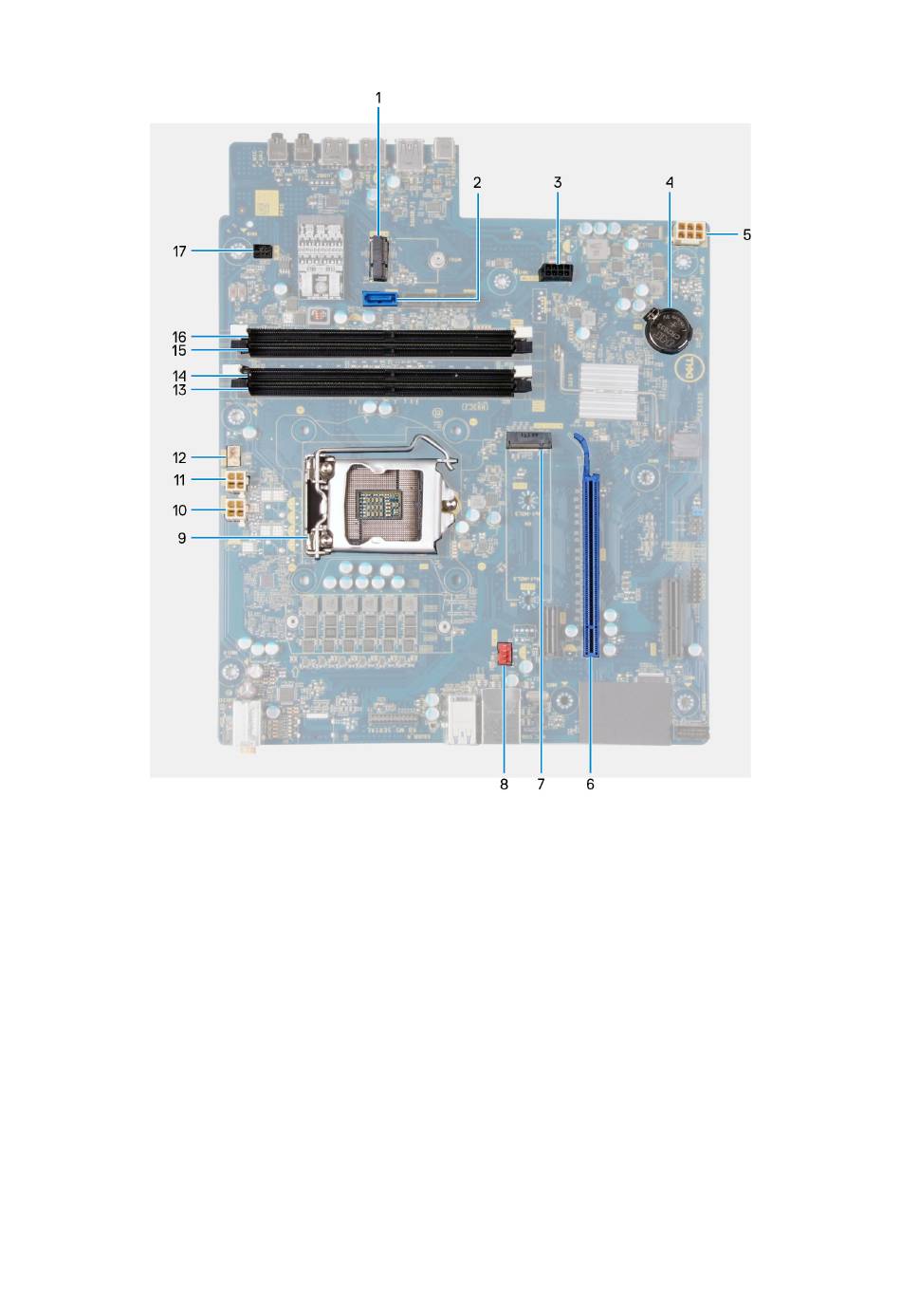

Afbeelding 4. Onderdelen van het moederbord
1. sleuf van de draadloze kaart
2. connector voor gegevenskabel van harde schijf (SATA0)
3. connector voedingskabel harde schijfstation (SATA PWR)
4. knoopbatterij
5. kabelaansluiting van voeding
6. sleuf voor grafische kaart
7. connector Solid State-schijf (m.2 PCIe SSD)
8. connector voor kabel van chassisventilator (FAN SYS)
9. processor
10. netsnoerconnector processor (ATX CPU1)
11. netsnoerconnector processor (ATX CPU)
12. connector voor kabel van processorventilator (FAN CPU)
13. geheugenmodulesleuf (DIMM3)
14. geheugenmodulesleuf (DIMM1)
15. geheugenmodulesleuf (DIMM4)
16. geheugenmodulesleuf (DIMM2)
17. connector voor LED-kabel aan voorzijde (PWR SW)
De volgende afbeeldingen geven de locatie van het moederbord aan en bieden een visuele weergave van de installatieprocedure.
54
Onderdelen verwijderen en plaatsen
