Rookklep SMLD
Montage-instructies

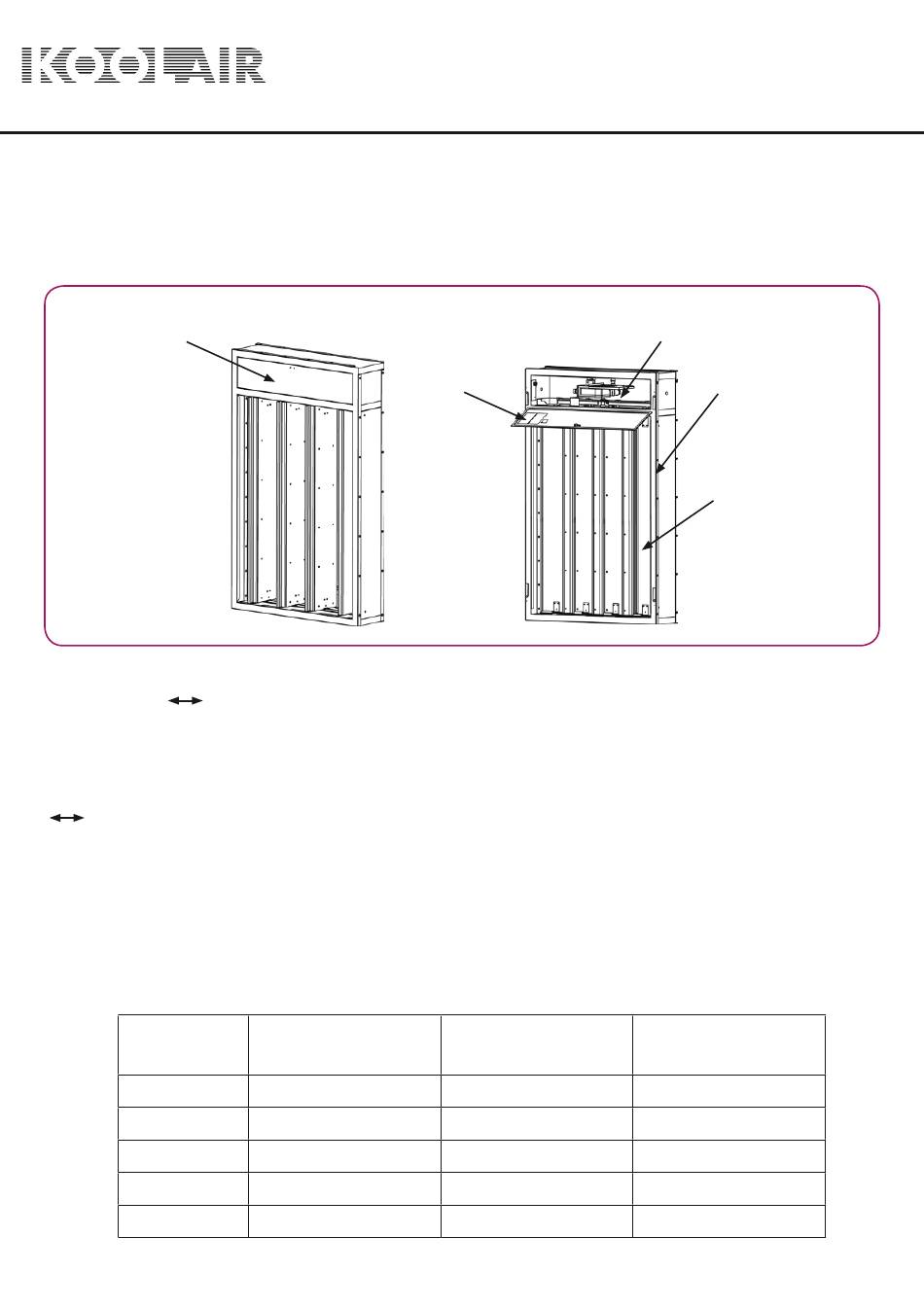

aaNzicht vaN de klep
Drukken om de beschermklep
te openen
vuurweerStaNd volgeNS Norm 13501 - 4
EI 120 (Ved - i
o) S 1500 AA MULTI
verklariNg vaN de productcode
E
= Integriteit
120
= Tijdspanne van vuurweerstand in minuten
i
o = Aan beide zijden kan weerstand worden geboden aan vuur
1500
= Drukniveau in Pascal
I
= Geïsoleerd
Ved
= Verticaal kanaal
S
= Afdichtingsgraad
AA
= Automatisch besturing
Multi
= Meerdere compartimenten
afmetiNgeN eN opeNiNgeN
aantal
lamellen
2
3
4
Afmetingen in mm
4
Label met
produkt-
omschrijving
Nominale
afmetingen
Lengte: Ln
Li: 128 x (lamellen)
360
530
700
Hoogte: Hn
Gedeelte met mechanisme
afmetingen van
luchtdoorgang
256
384
512
Hi = Hn
Frame
Lamellen
afmetingen
buitenkant
Lht = Ln + 64
418
591
764
Hht = Hn + 249
