L A B E L S E N P I C T O G R A M M E N
Zie de volgende pagina's voor
de uitleg bij deze pictogrammen: (49)
27653G01
GEACTIVEERD
SLEPEN
S electeer altijd de positie "SLEPEN/ON DER HOU D"
voordat u gaat slepen .
■
Zet de schakelaar in de stand "SLEPEN/ONDERHOUD" en verwijder de accubedrading om het elektrische systeem uit te schakelen.
■
Wacht na het heraansluiten van de accu ten minste 30 seconden alvorens de stand "GEACTIVEERD" te selecteren.
DE VOLGENDE CODES VEREISEN DAT DE ACHTERWIELEN OPGEKRIKT WORDEN ALVORENS ER TESTS UITGEVOERD KUNNEN WORDEN
Signaal
Storing
Symptomen
1-1
Storing in de regelaar
Voertuig wil niet starten
1-2
Storing in de smoorklep
Elektromagneet klikt, gaat niet aan
1-4
Hoog pedaal inactief
Voertuig wil niet starten
2-4
Storing in elektromagnetische
Voertuig wil niet starten
klos of niet aangesloten
3-1
Storing elektromagnet. aandrijver
Voertuig wil niet starten
3-3
Elektromagneet sluit niet
Voertuig wil niet starten
3-4
Veldwikkeling open
Elektromagneet klikt, gaat niet aan
4-1
Armatuur open
Elektromagneet klikt, gaat niet aan
4-3
Afvalspanning elektromagneet
Voertuig stopt
DE VOLGENDE CODES VEREISEN DAT TIJDENS HET UITVOEREN VAN TESTS HET VOERTUIG ONDER BELADING BEDIEND WORDT
Signaal
Storing
Symptomen
1-3
Storing in snelheidssensor
Voertuig rijdt langzaam
2-1
Lege accu
Prestatie voertuig is verminderd
2-2
Volle accu
Prestatie 'regen' is verminderd
2-3
Temperatuurval
Prestatie voertuig is verminderd
3-2
Gelaste elektromagneet
Voertuig rijdt langzaam
4-2
Motoruitval
Voertuig stopte
In diagnostische modus zetten
◆
Draai contactschakelaar naar 'UIT'
◆
'GEACTIVEERD'.
Draai de rijrichtinghendel vijf (5) keer van de neutrale positie naar Achteruit
diagnostische foutmelding wanneer een storing wordt gedetecteerd. Uit diagnostische modus gaan: Kies de stand "SLEPEN/ONDERHOUD".
Ref Lal 1-2
Bijlage A - 3
WAARSCHUWING
Houd uw gehele
lichaam binnen
het voertuig.
WAARSCHUWING
■
Knoeien met of bijstellen van dit voertuig door anderen dan
personeel van E-Z-GO kan resulteren in ernstige lichamelijke
verwondingen, doet de garantie vervallen en kan permanente
SLEPEN
schade aan het voertuig veroorzaken.
ONDERHOUD
■
Mogelijke elektrische vlam of
batterijexplosie. De schakelaar in de stand
"SLEPEN/ONDERHOUD" zetten alvorens
de accu of elektrische onderdelen te
verwijderen/aansluiten.
Oplossing
Controleer motorbedrading en Ω. Vervang de regelaar
Vervang of stel de pedaaldoos, werkuitrusting af
Geef pedaal vrij/controleer pedaaldoos, verbinding en schakelaar
Controleer klosverbindingen/bedrading, vervang de
elektromagneet indien nodig
Controleer klosbedrading op kortsluiting, vervang de regelaar
Controleer alle magneetbedrading, vervang de elektromagneet indien nodig
Controleer motor en veldverbindingen van de regelaar,
vervang stroomuitrusting of motor indien nodig
Controleer motor en armatuurverbindingen van de regelaar,
vervang stroomuitrusting of motor indien nodig
Controleer magneet/bedrading, vervang indien nodig
Oplossing
Controleer de verbindingen van de snelheidssensor en
magneet/draaimoment, vervang snelheidssensor indien nodig
Laad accu op/vervang slechte accu
Controleer of het accuvoltage lager is dan 48 Volt gelijkstroom
Laat de regelaar afkoelen, controleer aandraaimoment van de hittezinkbout
Controleer noodstroomvoorziening Vervang de elektromagneet
Verwijder de mechanische blokkering
◆
Zet de schakelaar van 'GEACTIVEERD/SLEPEN/ONDERHOUD' in de stand#
◆
Er klinkt een bevestigingssignaal en een
73093G01
Instructie- en onderhoudshandleiding voor eigenaren

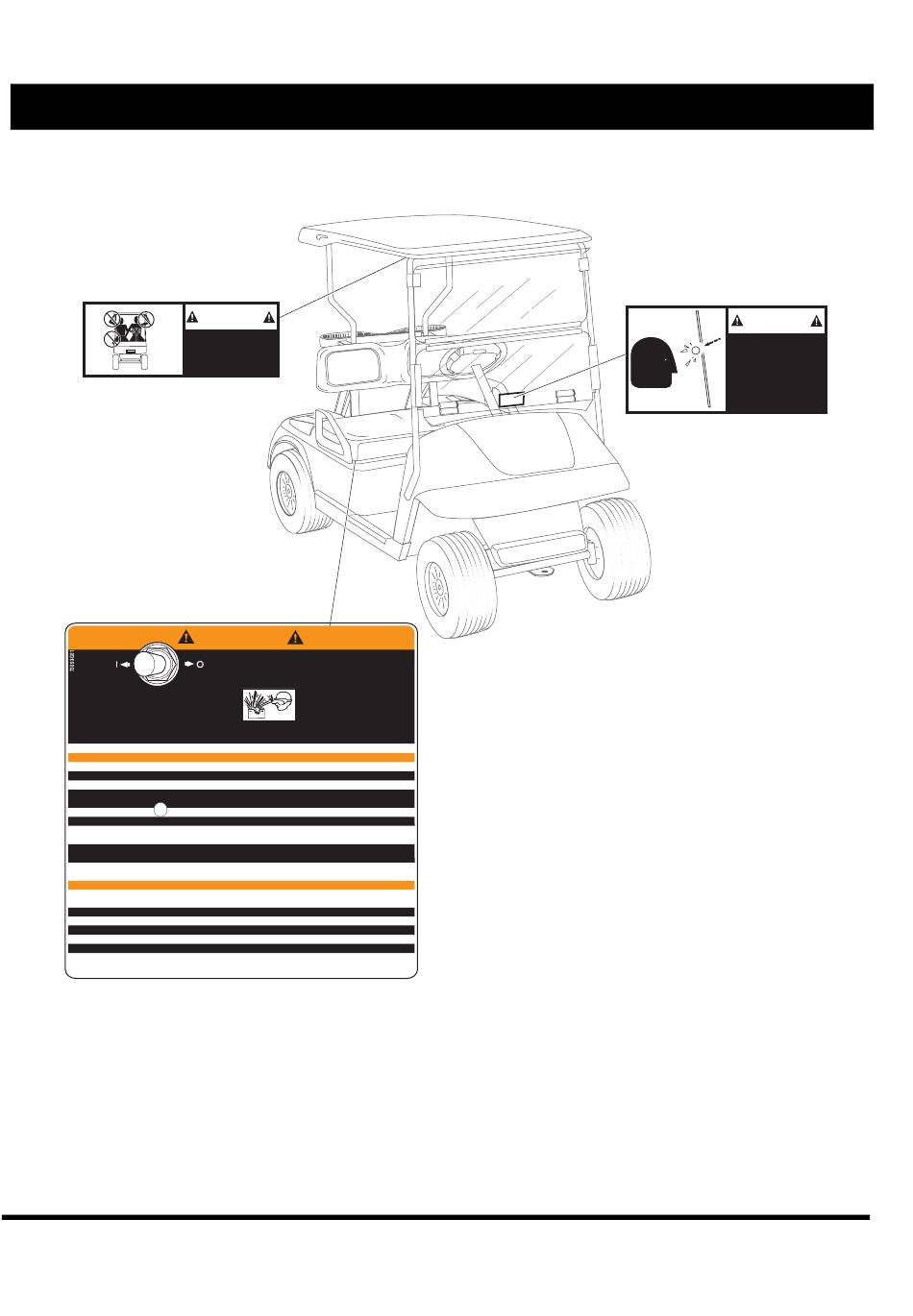

Til de bank op om dit label
te vinden aan de passagierskant
op de behuizing van de besturing.
Zie de volgende pagina's
voor de uitleg bij deze
pictogrammen: (1,43,44,50)
Zie de volgende pagina's voor
de uitleg bij deze pictogrammen: (30)
WAARSCHUWING
De ruiten bieden
geen bescherming
tegen golfballen
of andere
rondvliegende
voorwerpen.
EGWHL14
