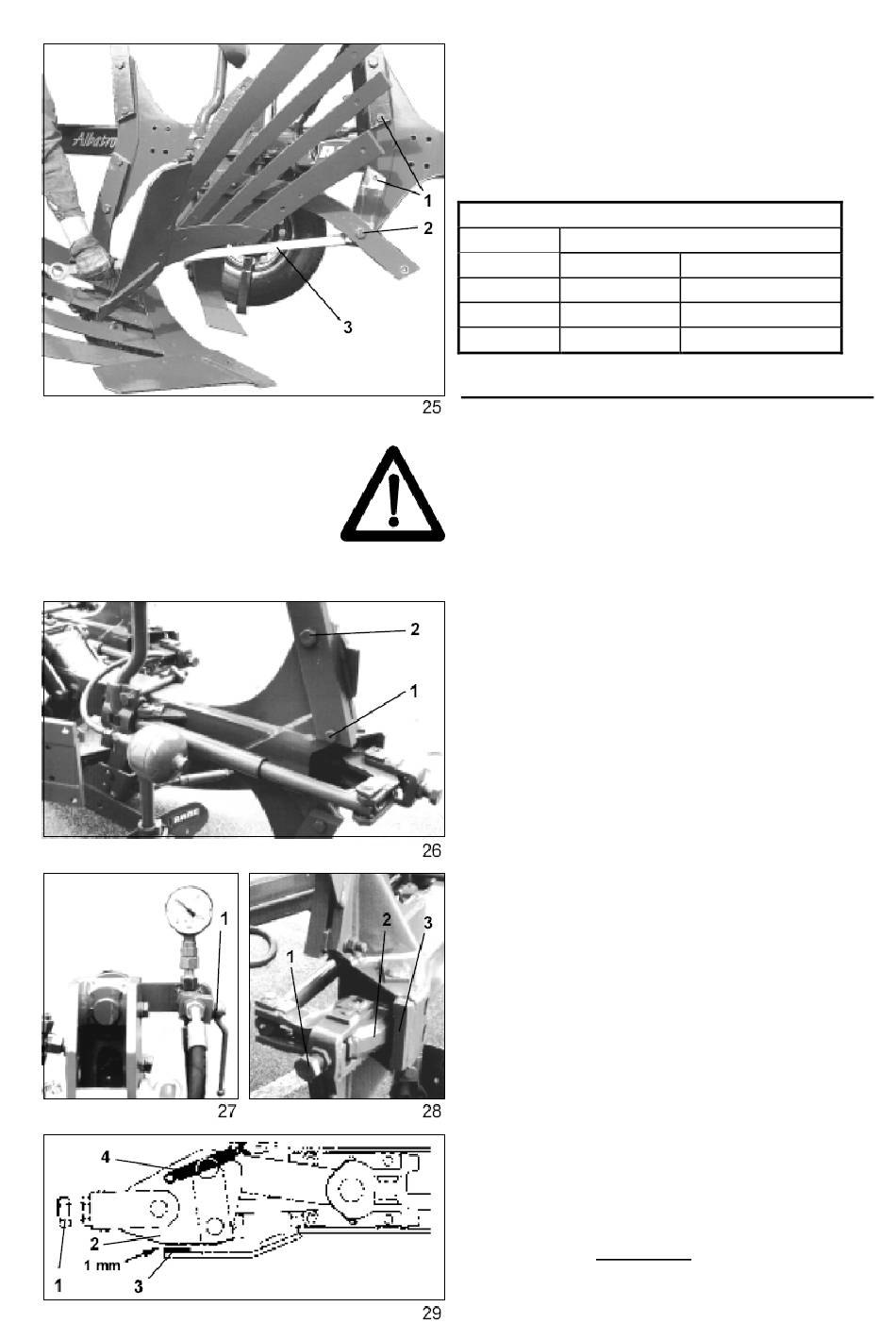

Breekbout beveiliging
Breekbout (afb. 25/1) – ook bij 'HydroAvant'
ingebouwd (afb. 26/1) – kop van de bout altijd
aan de ploegsteel zijde monteren.
Na het vervangen van één van de breekbouten,
ook alle andere breekbouten natrekken.
Kracht / draaimoment ploegbreekbouten - Nm
Breekbout / Draaipuntbout
Ploegsteel
Normaal'
60 X 30
190 / 315
70 X 30
225 / 460
70 X 35
315 / 640
Uitsluitend originele breekbouten gebruiken!
(zie reserve onderdelenlijst)
Bij het terugzwenken van het omhoog geklapte
schaar bestaat verwondingsgevaar!
Alleen van achter het schaar naar voren
bewegen – het betreffende schaar wijst naar
beneden (afb. 25).
Is het omhooggeklapte schaar 'geblokkeerd'
dan bout (afb. 25/2) losdraaien met geschikt
gereedschap (afb. 25/3, bestelnr:4798.00.99),
en handschoenen gebruiken.
Automatische steenbeveiliging 'HydroAvant'
en 'Avant'
De kracht die nodig is om het schaar omhoog te
laten klappen is vanuit te tractorcabine te
regelen (alleen Hydro-avant).
Hydraulische steenbeveiliging 'HydroAvant'
(aansluiten aan een enkelwerkend stuurventiel)
Om de hydrauliekdruk te veranderen – hendel
(afb. 27/1) openen. Minimale druk: 110 bar,
maximale druk: 200 bar.
Na de druk instelling hendel (afb. 27/1) sluiten.
De kracht waarmee het schaar in de bodem
drukt zo instellen dat het schaar 'vast' in de
bodem staat maar door stenen licht uitwijkt.
Tussen hevel (afb. 28/3) en aanslag (afb. 28/3)
ongeveer 3 mm afstand houden, door
stelschroef (afb. 28/1) instellen.
(let op hydrauliek drukloos stellen)
Veerbeveiliging 'Avant'
Bout (afb. 29/1) rechtsom – minder terugvering
Bout (afb. 29/1) linksom – meer terugvering
Belangrijk: tussen hevel (29/2) en aanslag
(29/3) minimaal 2 mm afstand.
Bij zeer zware, stenenvrije bodem kan de
veerbeveiliging geblokkeerd worden - met een
blokkeerstuk (afb. 29/4=optioneel).
Steenbeveiliging'
190 / 315
225 / 460
225 / 460
