118

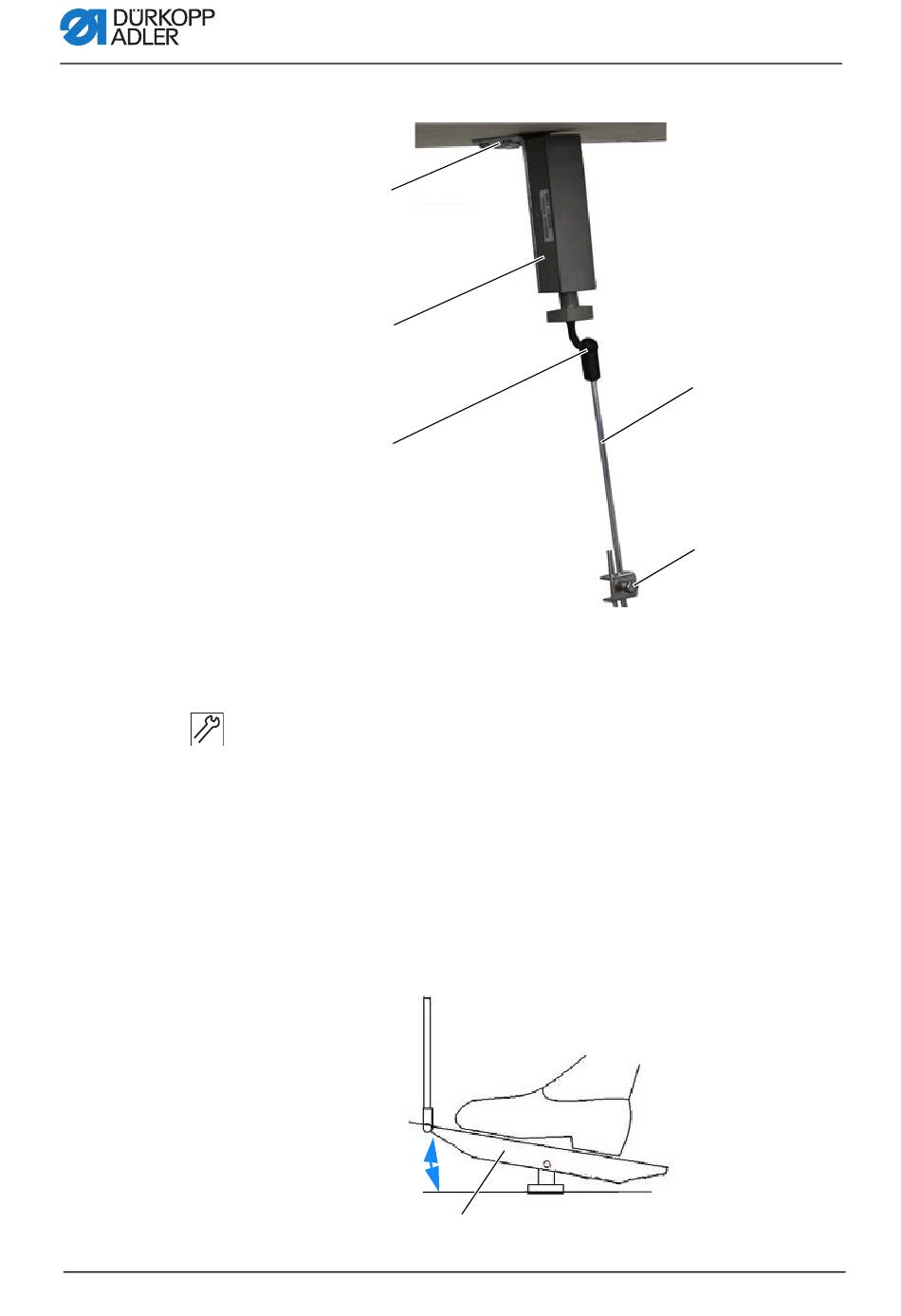

Afb. 80: Pedaal en sensor gewenste waarde monteren (2)
③
④
⑤
(3) - Hoeksteun
(4) - Sensor gewenste waarde
(5) - Kogelgewrichten
3.
De hoeksteun (3) zo vastschroeven op het werktafelblad,
dat de pedaalstang (7) verticaal van de sensor gewenste
waarde (4) tot het pedaal (1) verloopt.
4.
Sensor gewenste waarde (4) aan de hoeksteun (3)
schroeven.
5.
Pedaalstang (7) met de kogelgewrichten (5) inhaken in
de sensor gewenste waarde (4) en het pedaal (1).
6.
Schroef (6) iets losdraaien.
Afb. 81: Pedaal en sensor gewenste waarde monteren (3)
(6) - Schroef
(7) - Pedaalstang
10°
①
Bedieningshandleiding 868-M - 00.0 - 02/2017
Opstelling
⑦
⑥
