Bij een probleem met de verwarming zal de CO-detector tevens overschakelen naar
de spoelfunctie, dit om eventuele schade door condensvorming te voorkomen.
Het alarmrelais valt af wanneer de CO concentratie de instelde waarde overschrijdt,
met als criteria:
1. CO langer dan 1 minuut tussen de setpoint waarde (fabrieksinstelling 30ppm)
en 70 ppm.
2. Onmiddellijk indien de CO waarde boven 70 ppm komt.
Tegelijk met het afvallen van het alarmrelais, schakelt de CO-detector over naar de
spoelfunctie, in dit geval om de sensor te beschermen tegen te hoge concentraties
CO. Het alarmrelais blijft in alarmstatus staan (niet bekrachtigd) tot het moment dat
een nieuwe resetpuls wordt gegeven.
Voor de twee relais wordt bij de CO-detector een 7-polige connector geleverd
waarop men de diverse aansluitingen kan maken. Zie onderstaand voor de
assemblage van de connector:
De aansluitingen voor de twee relais in de 7-polige connector zijn als volgt:
Pin 1: Alarm Relais NO (Normally Open)
Pin 2: Alarm Relais COM
Pin 3: Alarm Relais NC (Normally Closed)
Pin 4: Fault Relais NO (Normally Open)
Pin 5: Fault Relais COM
Pin 6: Fault Relais NC (Normally Closed)
Pin 7: PE (earth wire)

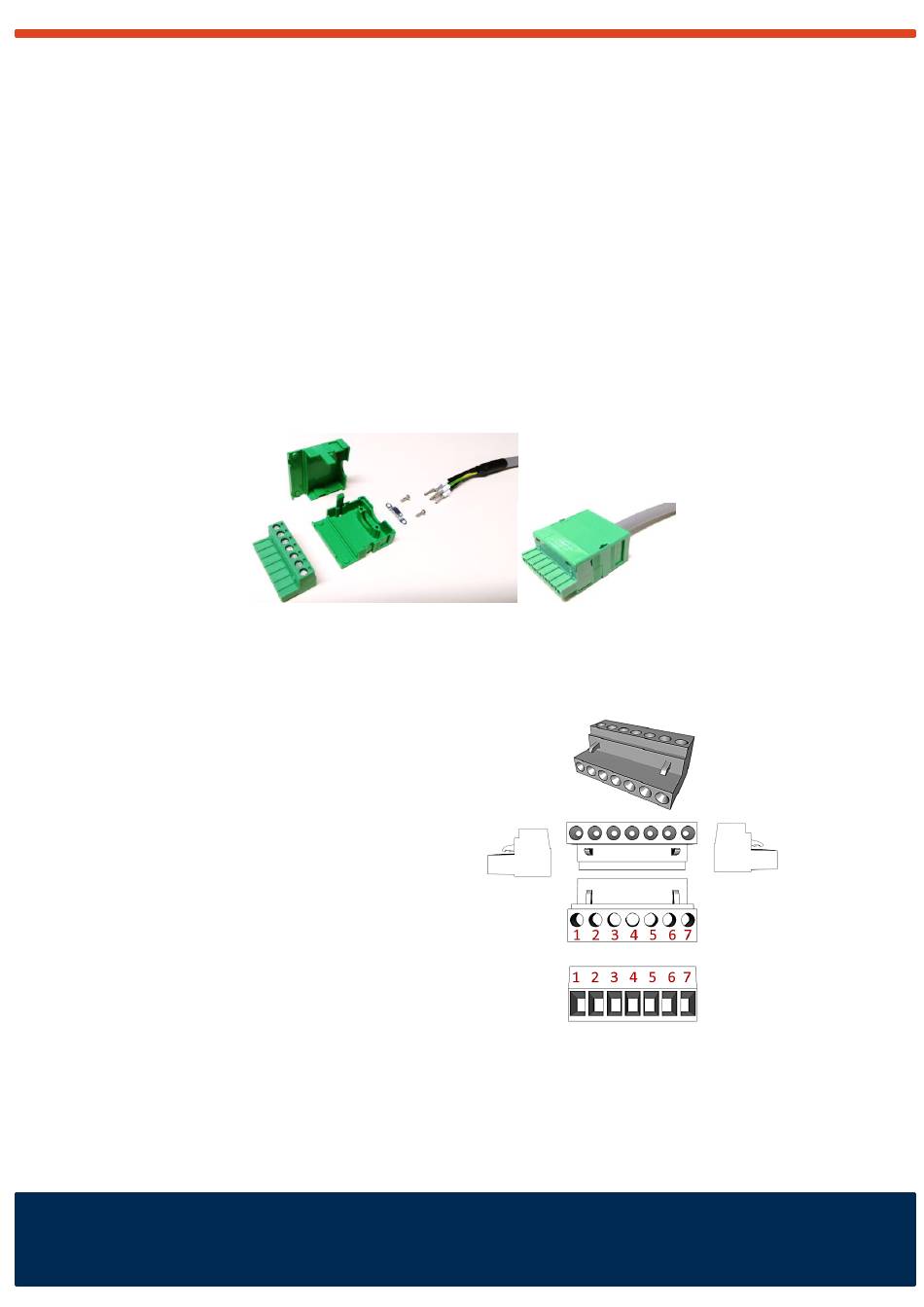

Figuur 9, assemblage 7-polige connector
Figuur 10, aansluitingen 7-polige kabel connector
Pagina. 10
Versie 2019_V3.1
