■ Uitvoer via DIGIMATIC d1
De weergegeven waarde (max. 6 cijfers) kan naar een extern apparaat worden
uitgevoerd door dit product en het apparaat met de optionele aansluitkabel te
verbinden.

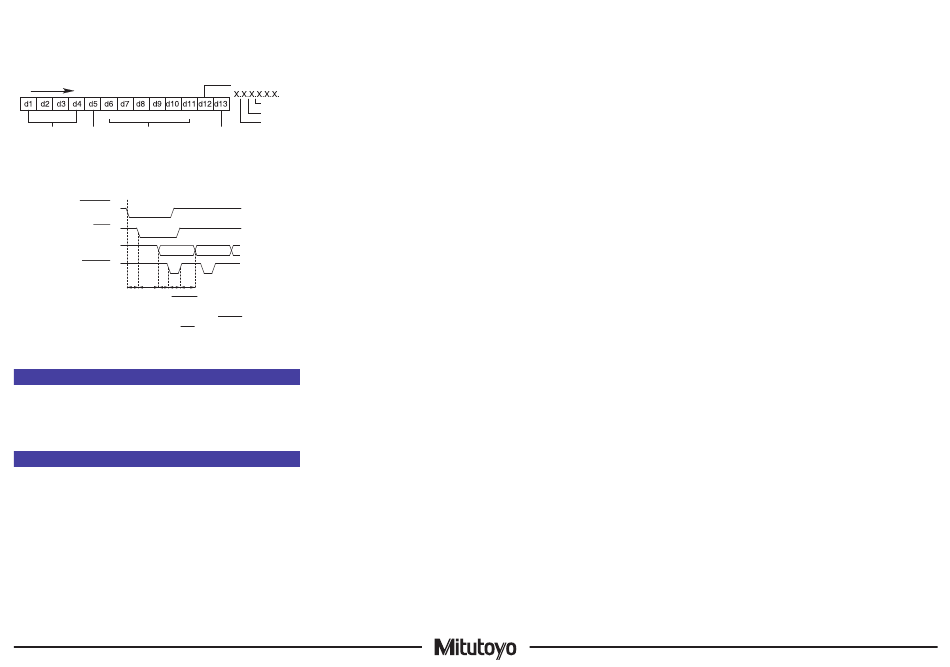

● Formaat uitvoergegevens
(1)
MSD
LSD
(2)
(3)
(4)
(1111)
+: 0 (0000)
+:0 (0000)
–:8 (0001)
-: 8 (0001)
(1) Uitvoervolgorde, (2) Alles "F", (3) Teken, (4) Meetwaarde, (5) Decimaalteken, (6) Eenheid
● Tijdschema
*1
DATAsw
DATA
SW
(READY)
(READY)
REQ
REQ
DATA
DATA
CLOCK
CLOCK
*2
T5
T1 T2 T3 T4
*1: DATAsw is LOW terwijl de toets voor
0 ms ≤ T1 ≤ 200 ms
gegevensuitvoer wordt ingedrukt.
0,11 ms ≤ T2 ≤ 0,14 ms (type: 0,122 ms)
*2: De tijd T5 totdat DATAsw naar LOW schakelt
0,11 ms ≤ T3 ≤ 0,14 ms (type: 0,122 ms)
en REQ is ingevoerd, wordt bepaald door de
0,22 ms ≤ T4 ≤ 0,27 ms (type: 0,244 ms)
prestaties van het gegevensverwerkende
T5 ≤ 80 ms
apparaat.
11. Optionele accessoires
• Aansluitkabel (1 m)
: nr. 06AGL111
• Aansluitkabel (2 m)
: nr. 06AGL121
Zie de algemene Mitutoyo-catalogus voor optionele accessoires anders dan de
bovenstaande.
12. Off-site reparaties (tegen betaling)
Off-site reparatie (tegen betaling) is vereist in geval van de volgende storingen.
Neem contact op met de dealer waar u het product hebt gekocht of met het
verkoopkantoor van Mitutoyo.
• Onjuiste spindelwerking Als de spindel is bekrast, kunnen deze krassen
interfereren terwijl de spindel zich terugtrekt, waardoor een bedieningsdefect
ontstaat.
De bediening kan ook gestoord zijn wanneer de spindel is verroest.
• Inconsistente meetwaarden
Bramen of inkepingen ontstaan door een impact op de meetoppervlakken
kunnen de herhaalbaarheid van de metingen beïnvloeden.
• Telwaardefout/Slechte werking Als de trommel van dit product te ver wordt
ingetrokken, wordt de interne sensor beschadigd. Dit kan telfouten of
bedieningsdefecten veroorzaken.
9
(5)
3 (1100)
4 (0010)
5 (1010)
(6)
mm: 0 (0000)
mm:0 (0000)
in: 1 (1000)
in:1 (1000)
Mitutoyo Corporation 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi,
Kanagawa 213-8533, Japan
Publicatiedatum: 1 januari 2023
Gedrukt in Japan
