4 Beschrijving
4.6 Constructie en werking

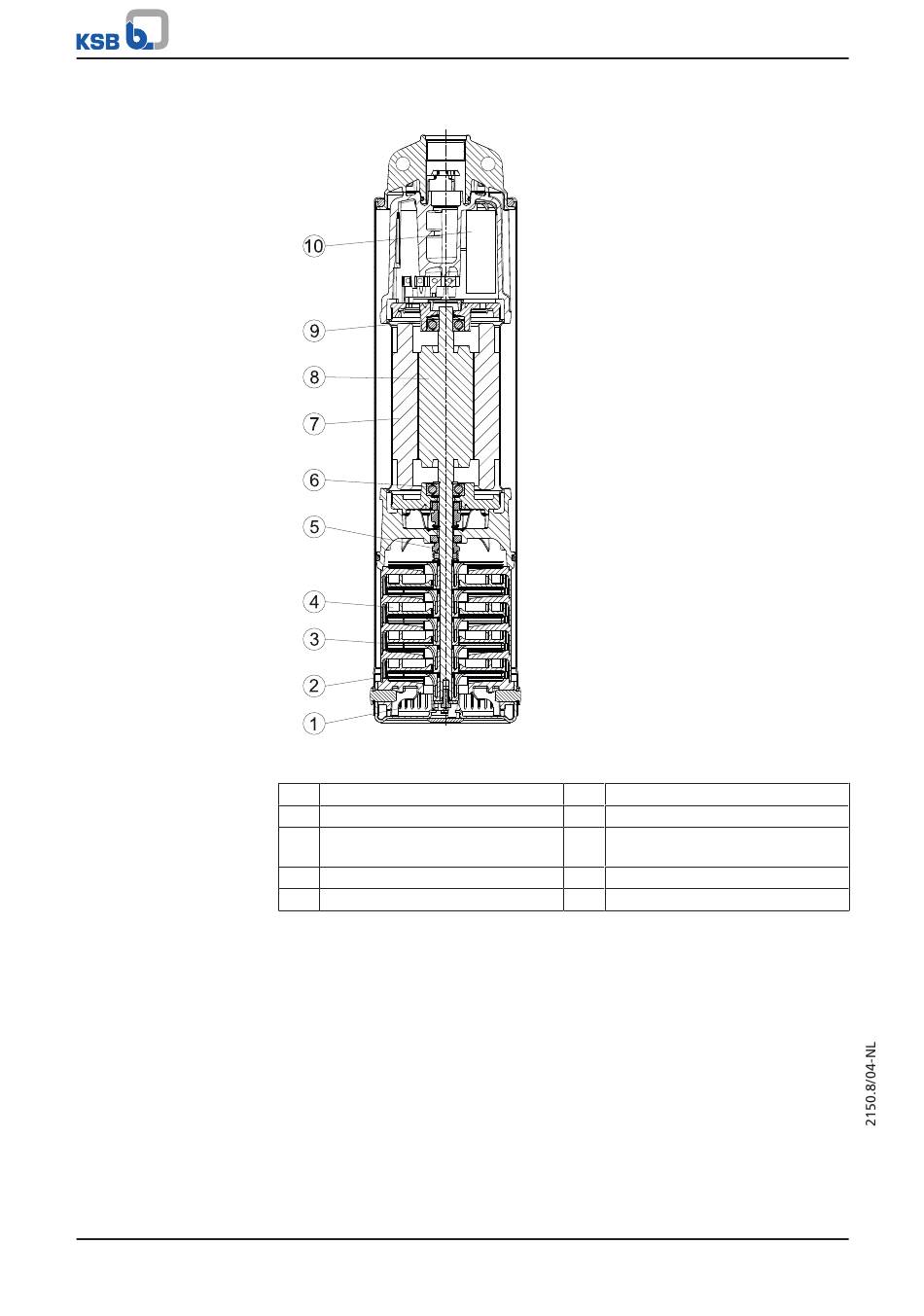

Afb. 2: Doorsnede
1
Aanzuighuis
3
Rotor
5
Dubbelwerkende mechanische
asafdichting
7
Stator
9
Wentellager
Het te verpompen medium stroomt via het aanzuighuis (1) de pomp binnen. Wordt
door de draaiende waaiers in een stroming naar buiten versneld. In de
stromingscontour van de leiwielen (4) en het pomphuis (2) wordt de kinetische
energie van het te verpompen medium omgezet in drukenergie en wordt het te
verpompen medium naar de perszijde gevoerd, waardoorheen het uit de pomp
stroomt. Aan de achterzijde van de waaier wordt de motoras (8) door het lagerdeksel
geleid. De dichtheid bij de asdoorlaat wordt door een dubbelwerkende mechanische
asafdichting (5) gewaarborgd. De as draait in wentellagers (6 en 9).
4.7 Leveringsomvang
▪ Meertraps onderwatermotorpomp met geïntegreerde drukschakelaar
▪ Motoraansluitkabel 15 m (H07 RNF) en stekker
Ixo-Pro
2
Pomphuis
4
Leiwiel
6
Wentellager
8
Motoras
10
Condensator
