Bedieningsinstructies UNIcon CTG-150AVC
Default interfaceparameters
Baudrate = 19200
•
Bits = 8
•
•
Parity = Even
Stop bits = 1
•
Handshake = none
•
Informatie
De adressering vindt afhankelijk van het apparaat plaats via het display, een externe
•
terminal of een pc met bijbehorende software (automatische adressering, zie volgend
hoofdstuk).
De MODBUS register beschrijving en het informatieblad "netwerkopbouw MODBUS"
•
kan via onze supportafdeling V-STE voor regelsystemen - luchttechniek worden
aangevraagd.

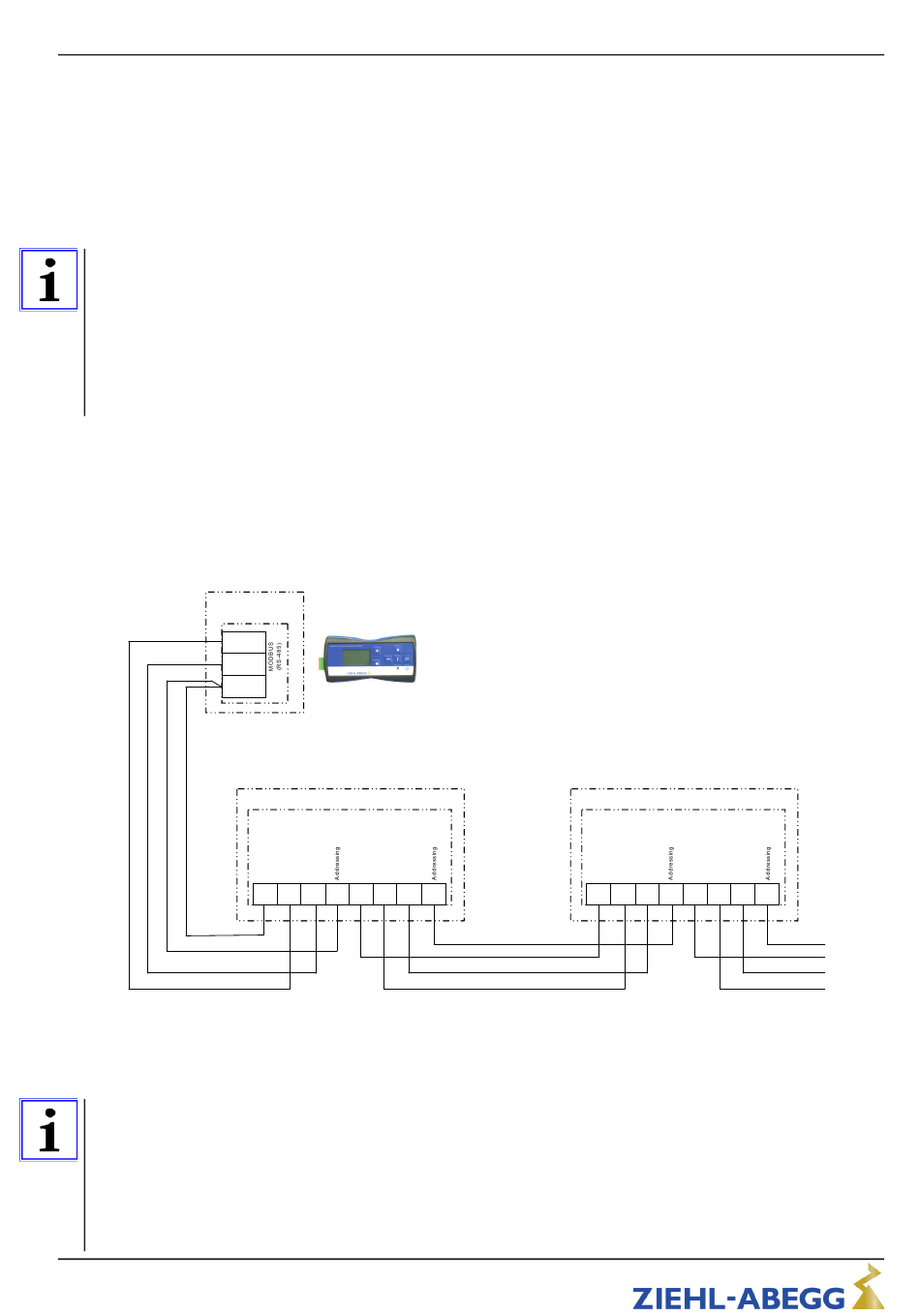

5.7.1 Automatische adressering
Een automatische adressering kan worden gestart wanneer de aansluitingen "ID1" en
"ID2" voor "adressering" bovendien naast de busverbinding met elkaar worden
verbonden. D. w.z. het s niet meer nodig om iedere afzonderlijke deelnemer handmatig
in het netwerk te adresseren.
Aansluiting op terminal aan de klemmen: A (D+), B (D-) en GND.
Verbinding van de deelnemers via de klemmen: A (D+), B (D-), GND en ID1 / ID2
Informatie
•
Behalve de dataverbinding "A (D+)", "B (D-)" van de "ID1 - ID2" en de "GND" verbinding
mogen er geen verdere aders van de dataleiding worden gebruikt.
De aansluitingen voor de automatische adressering "ID1" en "ID2" zijn elektrisch niet
•
direct met elkaar verbonden. Deze mogen niet worden gebrugd, de aansluitvolgorde
is willekeurig.
L-BAL-E287-NL 2015 Index 004
A
(D+)
B
(D-)
GND
A-G-247NW
MODBUS
MODBUS
(RS-485)
(RS-485)
A
B
A
B
GND
ID1
GND
(D+)
(D-)
(D+)
(D-)
ID2
GND
Art.-nr.
11/37
Elektrische installatie
MODBUS
MODBUS
(RS-485)
(RS-485)
A
B
A
B
ID1
GND
ID2
(D+)
(D-)
(D+)
(D-)
v_modbus_autoadr_ctg_cpg_c.vsd
16.05.2018
