Opbouw en functie
TIG-lassen
5.8
TIG-lassen
5.8.1
Aansluiting lastoorts en werkstukleiding
Bereid de lastoorts overeenkomstig het soort laswerk voor (zie bedieningshandleiding
van de toorts).
Pos. Symbool Beschrijving
1
2
3
4
5
6
7
8
•
Steek de lasstroomstekker van de lastoorts in de aansluitbus lasstroom „-" en vergrendel de stekker
door naar rechts te draaien.
•
Haal de gele beschermkap van aansluitnippel G¼" af.
•
Draai de aansluiting van het inert gas van de lastoorts vast op de aansluitnippel G¼".
•
Steek de stekker van de besturingskabel van de lastoorts in de aansluitbus voor de besturingskabel
van de lastoorts (5-polig bij standaardtoorts, 8-polig bij up/down- of traploos verstelbare toorts en 12-
polig bij up-/down-toorts met LED-display) en draai deze vast.
•
Steek de kabelstekker van de werkstukleiding in de aansluitbus, lasstroom "+" en vergrendel de
stekker door deze naar rechts te draaien.
30
0
Lastoorts
Lastoortsslangpakket
Aansluitbus, 8-polig/12-polig (variantafhankelijk)
8-polig: Besturingskabel TIG-Up/Down- of traploos regelbare brander
12-polig: Besturingskabel TIG-Up/Down-lastoorts met LED-display (optie)
Aansluitbus, 5-polig
Besturingsleiding TIG-standaardtoorts
Aansluitnippel G¼"
Inertgasaansluiting TIG-lastoorts
Aansluitbus, lasstroom "-"
Aansluiting lasstroomleiding TIG-lastoorts
Werkstuk
Aansluitbus, lasstroom "+"
Aansluiting werkstukleiding
INSTRUCTIE

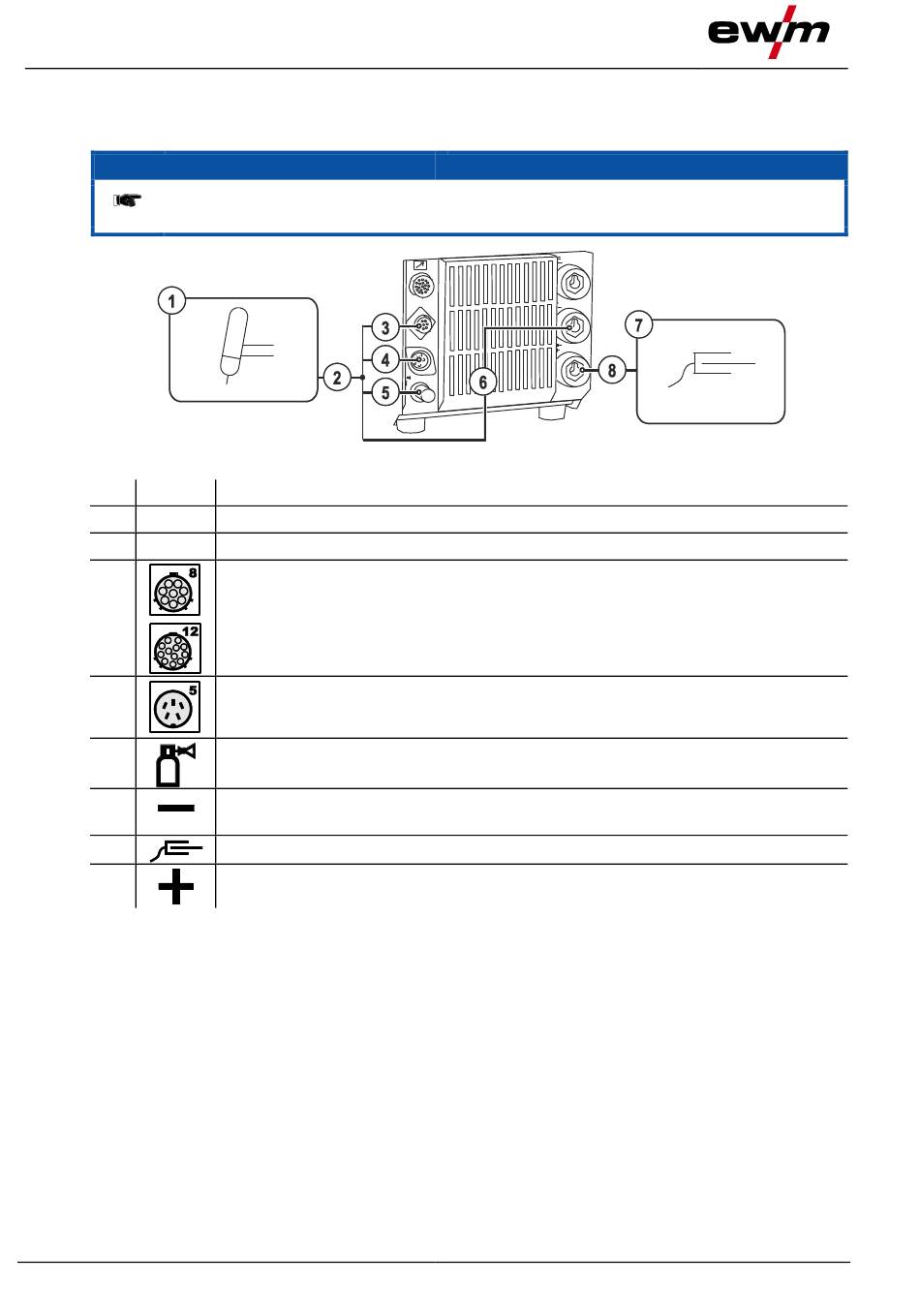

Afbeelding 5-7
099-000099-EW505
29.08.2014
