inch) en de flenskopmoer (5/16 inch) zoals getoond
in
Figuur
12.
3. Stel de claxon zo af dat de opening naar beneden wijst.
4. Sluit de kabelboom aan op de claxon.
5. Als u de kabelboom in
7)
aangesloten hebt op de claxon, monteert u de
voorkap op de vooras met de 2 bouten die u eerder
verwijderd hebt.
8

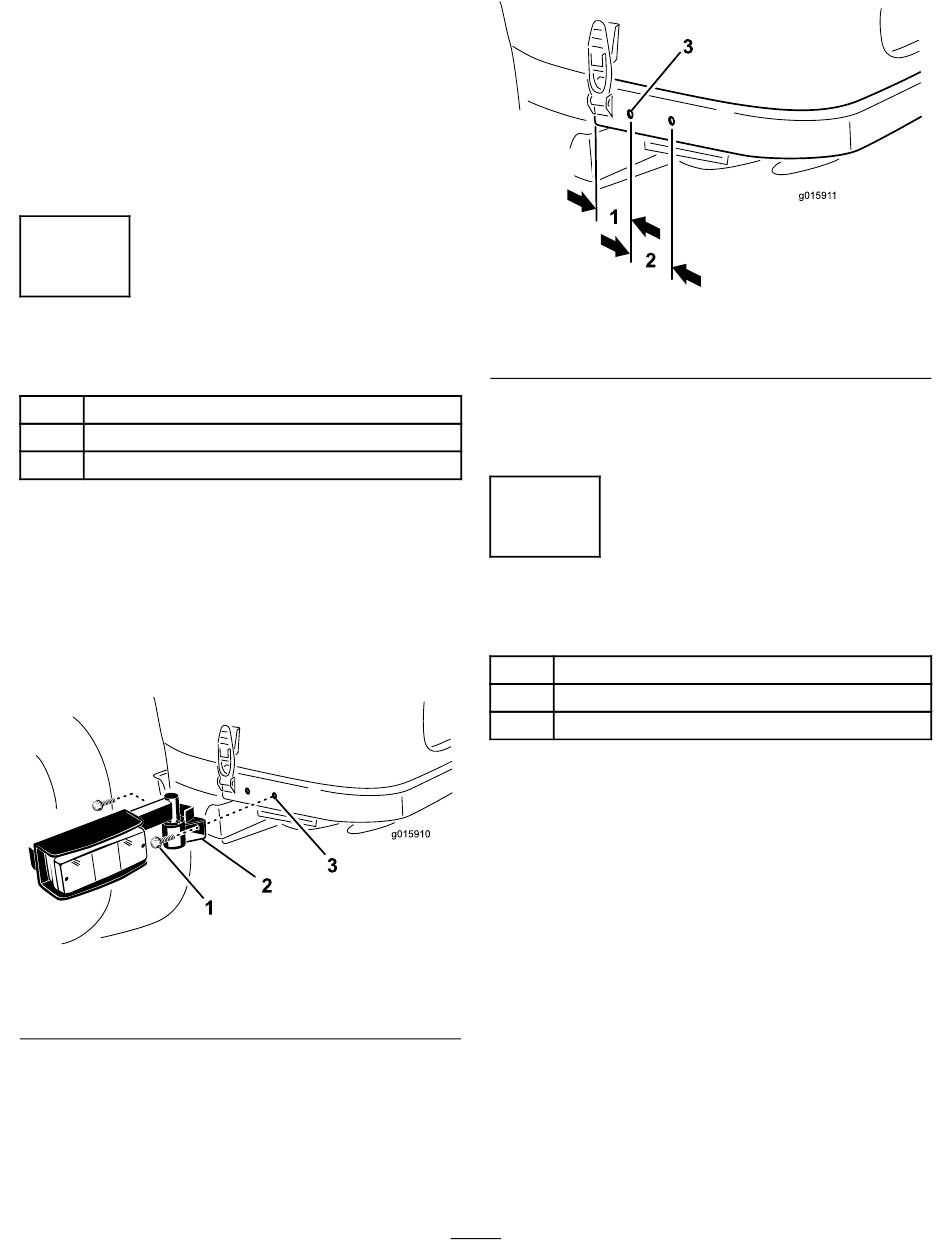

Achterlichten monteren
Benodigde onderdelen voor deze stap:
1
Linker achterlicht
1
Rechter achterlicht
4
Flenskopbout (3/8 x 3/4 inch)
Procedure
1. Gebruik de montagegaten achter de motorkapver-
grendelingen om een licht aan beide kanten van het
achterframe te monteren; gebruik 2 flenskopbouten
(3/8 x 3/4 inch) zoals getoond in
Opmerking: Als er geen montagegaten in het
achterframe zijn, ga dan naar de volgende stap.
1. Flenskopbout
2. Licht
2. Maak gebruik van de afmetingen die worden getoond
in
Figuur 14
en markeer en boor 2 openingen met een
diameter van 9 mm aan elke kant van het achterframe.
Breng de gaten aan in het midden van de hoogte van
het frame.
9 Kabelboom aansluiten (bladz.
Figuur
13.
Figuur 13
3. Montage-opening
1. 57 mm
2. 65 mm
3. Verwijder alle bramen en ruwe randen van de geboorde
openingen. Verf het nu blootliggende metaal om
roestvorming te voorkomen.
9
Kabelboom aansluiten
Benodigde onderdelen voor deze stap:
1
Pakkingring
13
Korte kabelbinder
2
Lange kabelbinder
Procedure
De kabelboom dient u als volgt te leiden, aan te sluiten en
te bevestigen:
1. Leid de kabelboom met de 5 connectors naar boven
langs de stuurkolom en sluit ze aan op de juiste
connectors. Bevestig de kabelboom met kabelbinders
aan de stuurkolom.
2. Breng de rest van de kabelboom door het gat in de
vloerplaat
(Figuur
7
Figuur 14
3. 9 mm
15).
