nl
45
290

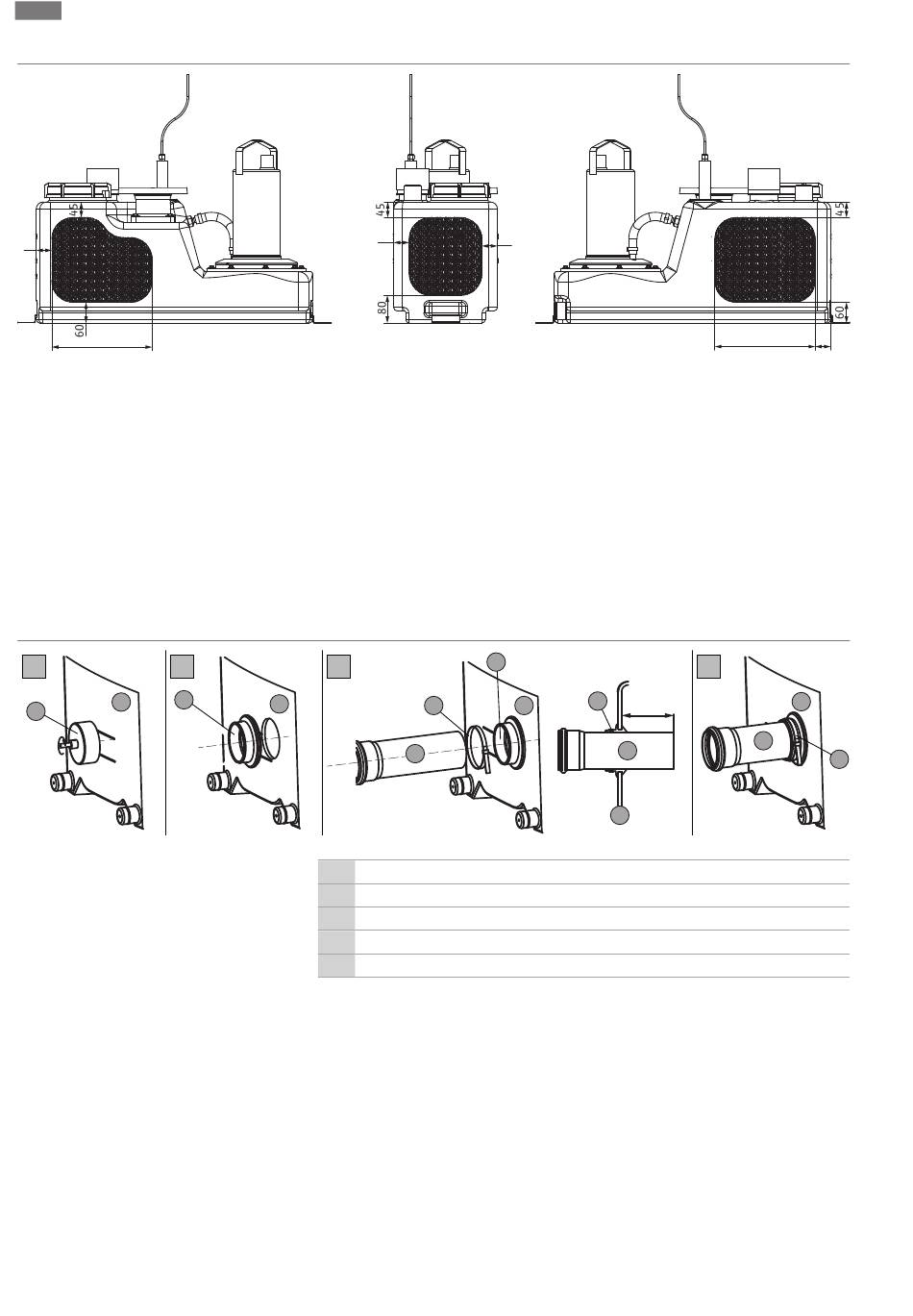

Fig. 4: Vrij te kiezen toevoeraansluitingen
1
2
3
1
2
Fig. 5: Toevoer aansluiten
18
Installatie en elektrische aansluiting
45
Bij het aansluiten van de toevoerleiding moet het volgende in acht worden genomen:
▪ De toevoer mag alleen op de gemarkeerde plekken plaatsvinden. Wanneer de toevoer
buiten de gemarkeerde plekken plaatsvindt, kunnen de volgende problemen optreden:
– Aansluiting aan het verzamelreservoir raakt lek.
– Opstuwing in de aangesloten toevoerleiding.
▪ Vermijd een plotselinge instroom van vloeistof of lucht in het verzamelreservoir. Leg de
toevoerleiding vakkundig aan.
VOORZICHTIG! Een plotselinge instroom van vloeistof of lucht in het verzamelreser-
voir kan storingen in de werking van de opvoerinstallatie veroorzaken!
▪ De minimale aansluitingshoogte bedraagt 180 mm.
LET OP! Als de toevoer lager is dan deze hoogte, ontstaat er opstuwing in de toe-
voerleiding!
▪ Zorg dat de aansluiting en alle verbindingen volledig dicht worden uitgevoerd!
▪ Installeer afsluiters in de toevoerleiding!
3
1
5
4
1
Reservoirwand
2
Gatenzaag voor boormachine
3
Toeloopmanchet
4
Toevoerbuis
5
Buisklem
‡ Toevoerleiding volgens de tekening vakkundig tot aan het verzamelreservoir geïn-
stalleerd.
‡ Montagemateriaal aanwezig:
1x gatenzaag
1x boormachine
1x toeloopmanchet
1x buisklem
1. Markeer het toevoerpunt aan het verzamelreservoir.
2. Boor het gat voor de toevoer in de mantel van het reservoir met de bijgeleverde
gatenzaag.
Bij het boren in het verzamelreservoir dient u op de volgende punten te letten:
- Houd rekening met de maten van de toevoervlakken.
- Max. toerental van de boormachine: 200 tpm.
- Controleer de diameter van het gat: DN 100 = 124 mm. LET OP! Boor het aan-
sluitgat met grote precisie. De lekdichtheid van de aansluiting is afhankelijk van
45
3
3
1
10...20 mm
4
1
290
45
4
1
4
5
WILO SE 2017-06
